[CAD]5*16m空心板梁小桥施工图纸(公路钢筋混凝土及预应力混凝土桥涵设计规范).dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.0 遵循的技术标准及规范 　　1.1 技术标准 　　（1）设计汽车荷载：公路Ⅱ级。 　　（2）桥梁横断面：0.5m（防撞墙） 11.0m（行车道） 0.5m（防撞墙），总宽12.0m。 　　（3）桥面横坡：由桥中心线向两侧各设2.0%横坡。 　　（4）设计地震动峰值加速度：0.10g，抗震设防烈度：7度。 　　（5）通航净空：等外级航道（航道净空12×2.5m）。 　　（6）坐标、高程系统：平面为假定坐标系，高程为1985年国家高程基准。 　　 　　1.2 设计规范 　　（1）部颁《公路工程技术标准》（JTG B01-2003）。 　　（2）部颁《公路桥涵设计通用规范》（JTG D60-2004）。 　　（3）部颁《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）。 　　（4）部颁《公路工程抗震设计规范》（JTJ004-89）。 　　（5）部颁《公路桥涵地基与基础设计规范》（JTJ024-85）。 　　（6）部颁《公路桥涵施工技术规范》（JTJ041-2000）。 　　（7）部颁《公路圬工桥涵设计规范》（JTG D61-2005）。 　　3.0 桥梁设计说明 　　3.1桥位地质概况 　　桥位位于XX县境内，属黄海平原，桥梁跨越河流均为人工开挖，地形平坦，地貌形态单一。根据时代、成因、岩性及物理、力学指标特征，将其分为7个工程地质层，各工程地质层分布特征如下： 　　3.2 桥跨布置 　　本桥平面位于直线上，桥梁中心桩号为K0 150.000（假定桩号），桥梁与河流正交,河流为等外级航道,航道净空为12×2.5m。桥梁上部结构采用5×16m先张法预应力砼空心板梁，铺装为10cm水泥砼；下部结构采用桩柱式墩台，钻孔灌注桩基础。由于地基存在厚度7m的淤泥层，所以在桥头设置长5m的搭板。在两桥台处各设一道GQF-C-80型伸缩缝。

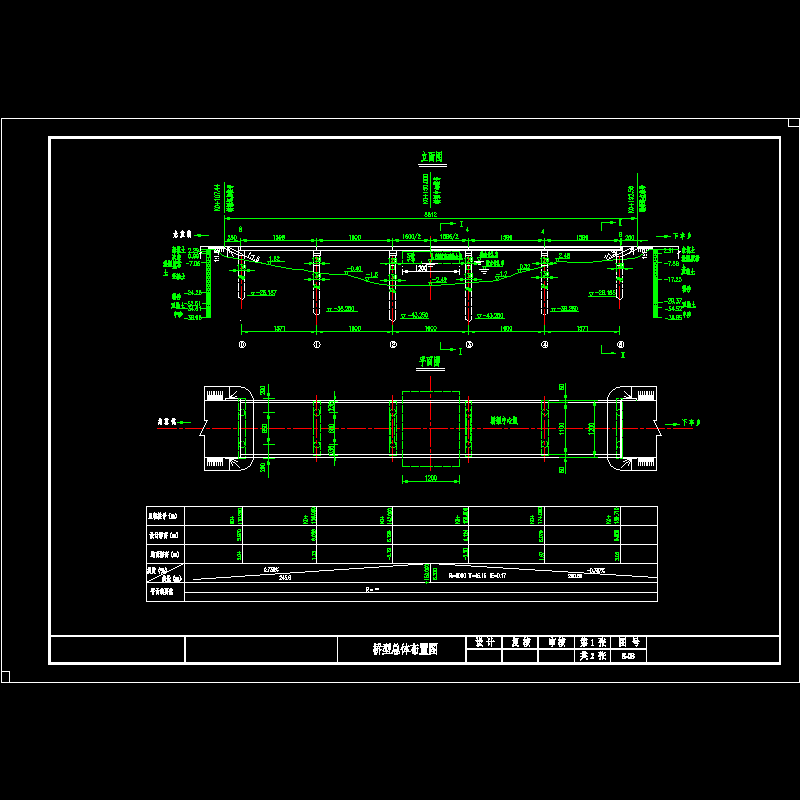

03桥型总体布置图1.dwg

03桥型总体布置图2.dwg

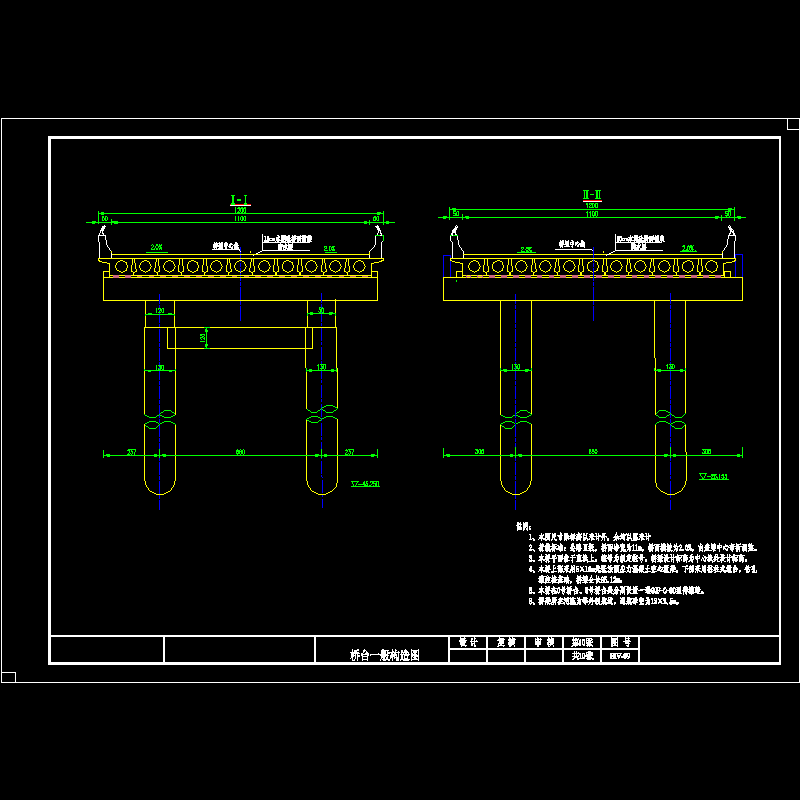

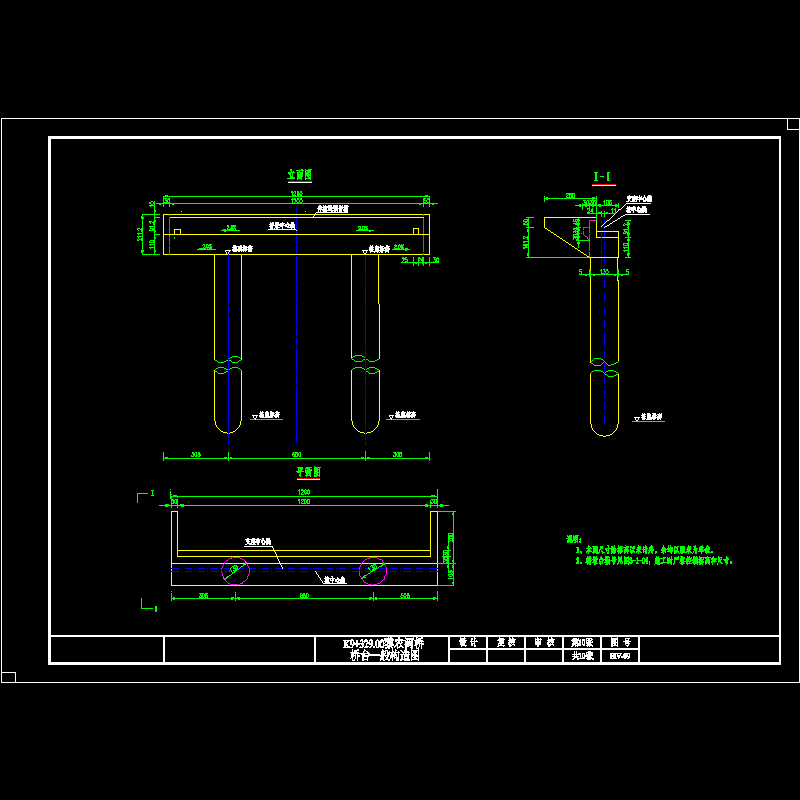

06桥台一般构造物.dwg

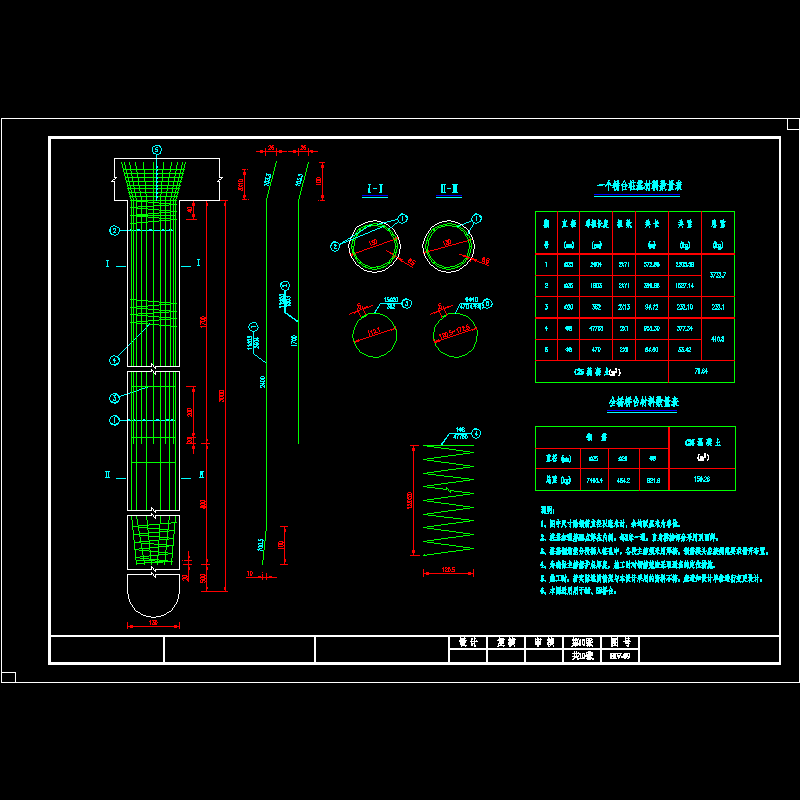

07台桩配筋图.dwg

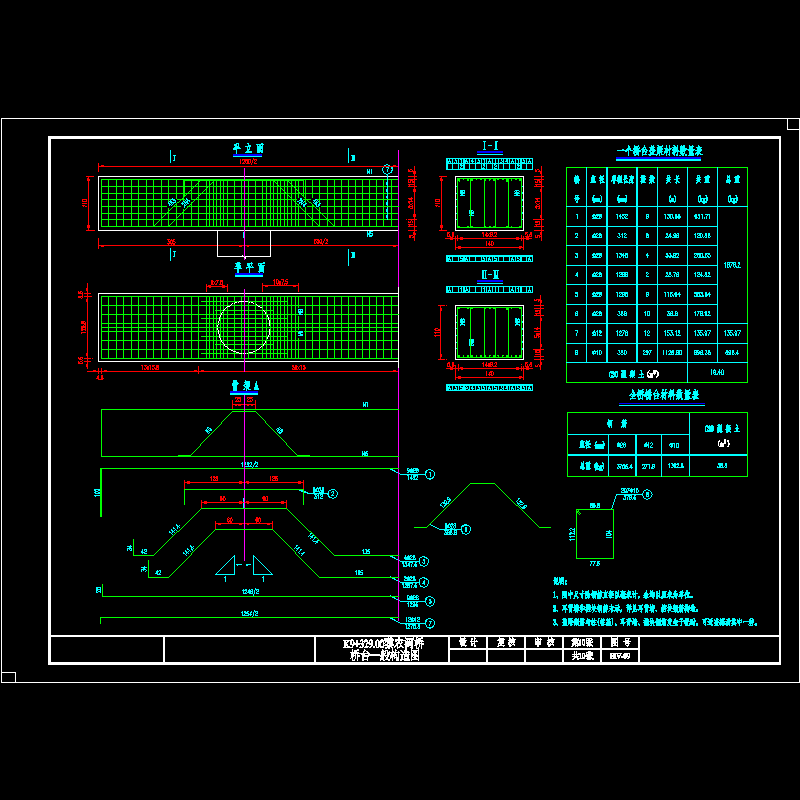

08台帽配筋图.dwg

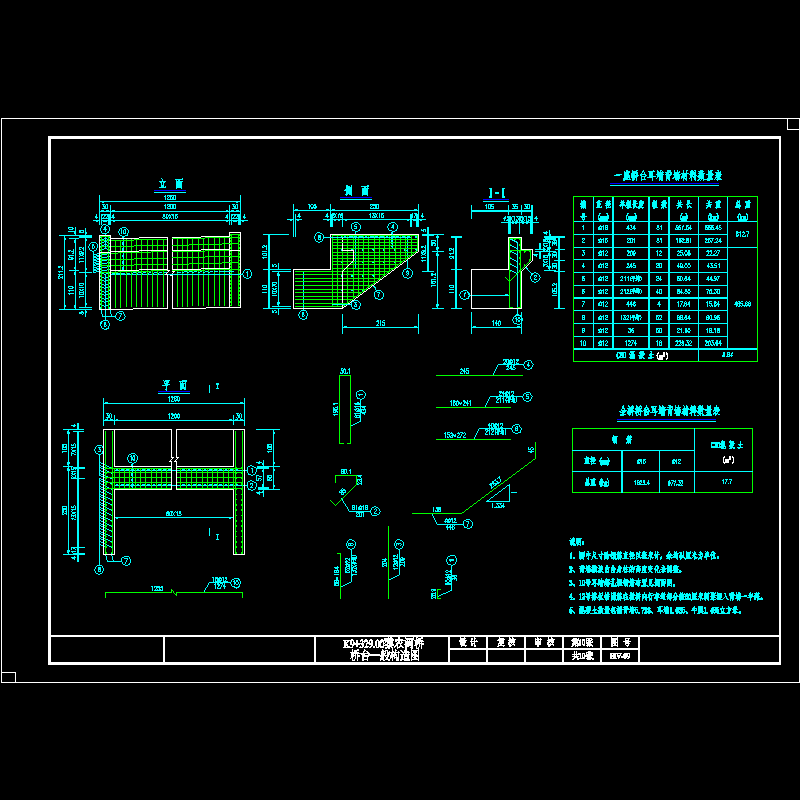

09耳背墙配筋图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
