[CAD图]上下行分离隧道防排水设计（内侧沟）(dwg)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 无仰拱地段隧道洞内管沟大样图
• 有仰拱地段隧道洞内管沟大样图
• 行车方向左侧电缆沟盖板配筋图
• 纵向排水沟盖板配筋图
• 路缘边沟大样图
• 路缘边沟配筋图
• 延米隧道盖板工程数量表
• 延米隧道路缘边沟工程数量表
• 单块盖板钢筋明细表
• 一块路缘边沟（50cm）工程数量表
• 行车方向左侧管沟侧壁大样图
• 行车方向左侧管沟侧壁配筋图
• 延米电缆沟、水沟侧壁钢筋明细表
• 隧道洞身防排水设计图
• 环向盲沟大样图
• 纵横排水管联接图
• 盲沟延米工程数量表
• 打孔波纹管技术指标
• 沉降缝止水带施工示意图
• 沉降缝止水带布置横断面图
• 施工缝止水条布置横断面图
• 止水条大样图
• 带注浆管膨润土膨胀止水条技术指标表
• 沉降缝、施工缝工程数量表

附件详情

限界净宽：10.50m；行车道宽度：2×3.75m；限界净高：5.0m；净高7.09m。曲线进洞长度387.164m。单向纵坡，左洞纵坡为1.04%，右洞纵坡为-1.04%。行驶方向：单向行驶。隧道上下行分离设置，分离式路基设计线间距20.45m，隧道轴线间距31.45m，受平曲线影响，进口段隧道轴线之间的距离由28.36m渐变为20.45m，出口段隧道轴线之间的距离由37.01m渐变为20.45m。左线隧道长590m，右线隧道长585.6m。
隧道侧壁纵向排水盲管采用^116/100HDPE双壁打孔波纹管，隧道横向排水管采用DN50塑料排水管，DN50横向排水管的纵向间距20m，局部地下水丰富地段加密。纵向排水管沿隧道两侧全隧贯通。隧道横向盲沟采用1~3根^50单壁打孔波纹管，其纵向间距原则为20m，干燥无水段落较长时，间距可适当加长；在有水地段间距适当加密。波纹管的根数根据水流大小确定，湿润或滴水地段1~2根，集中小股水流处2~3根，集中大股水一般设3根。盲沟自上而下铺设，盲沟沟身不得侵入二次衬砌，否则应凿槽埋设。纵、横向排水管用塑料三通联接，接头处外裹无纺布，横向排水管应尽量设在环向盲沟处，以便环向盲沟里的水能迅速排入纵向排水沟。隧道路面清洗及消防水与地下水分开排，通过路缘边沟排出洞外。电缆沟积水通过设置^50竖向排水管和塑料三通与横向排水管连接，排入纵向排水沟，竖向排水管纵向间距20m。每围岩类别变化界面均设置沉降缝一道，明洞与暗洞界面设置沉降缝一道，每道沉降缝必须在衬砌全断面设置，施工缝仅在拱墙部位设置。

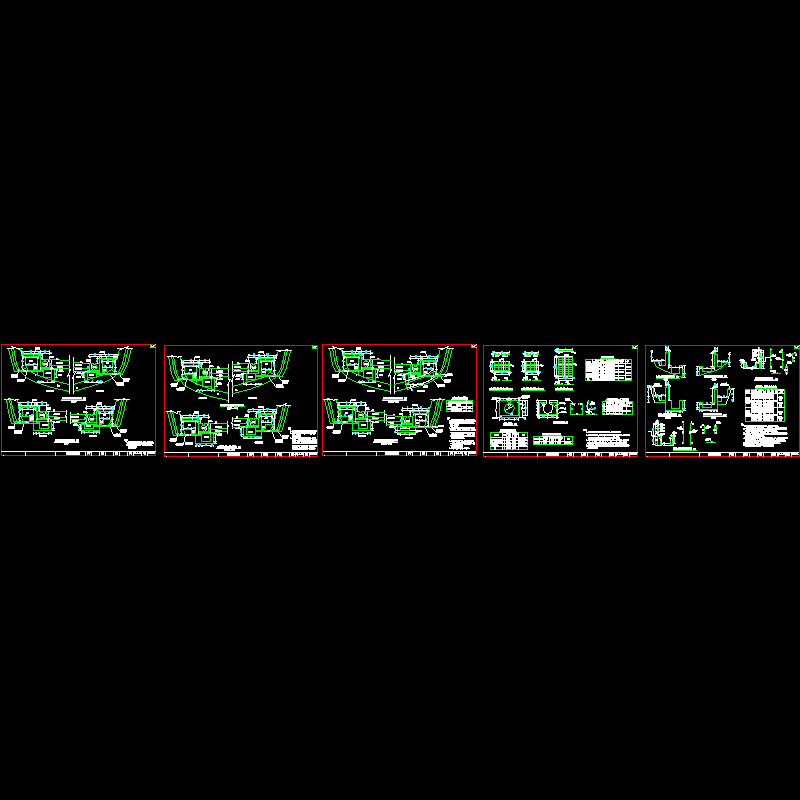

……共计7张CAD

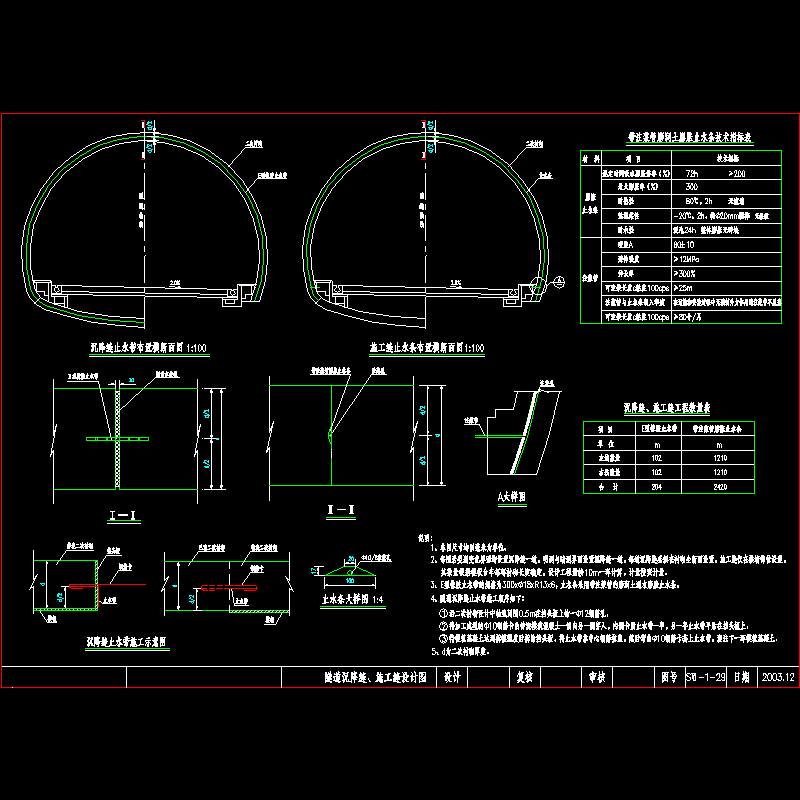

隧道沉降缝、施工缝设计图

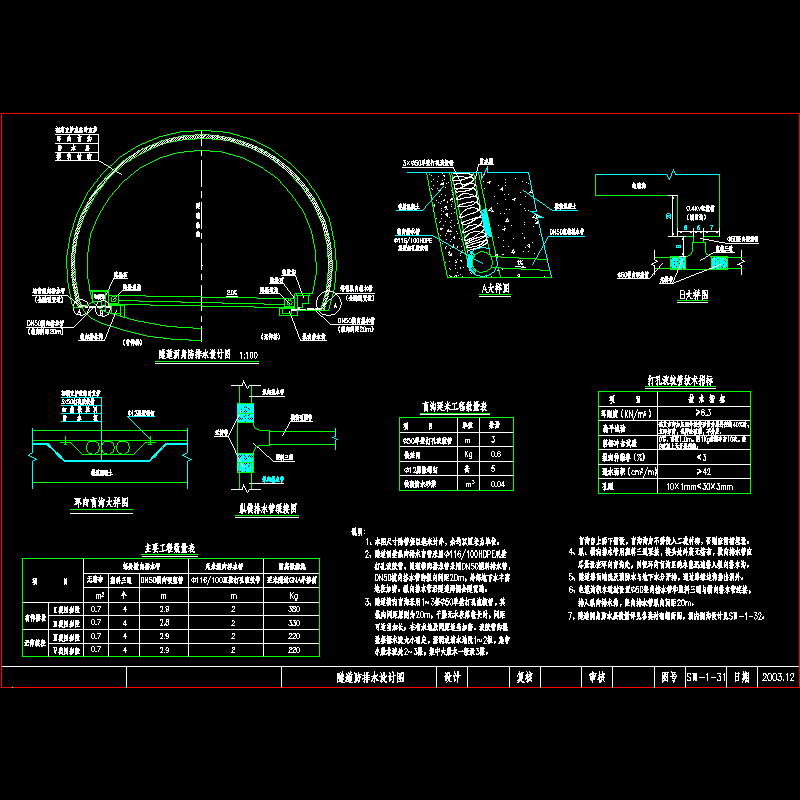

隧道防排水设计图

隧道内侧沟设计图

沉降缝、施工缝设计图.dwg

隧道防排水设计图.dwg

隧道内侧沟设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
