实施性分离式隧道施工组织设计2011(隧道总长度3100米大管棚)

rtjhjknn · 发表于 2020-2-7 22:01:44

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目所在地：重庆
隧道用途：公路隧道
隧道总长度：3100m
隧道埋深类型：浅埋隧道
超前地质预报：超前钻探
超前支护：超前小导管预注浆支护,超前管棚支护
初期支护类型：喷射混凝土,锚杆
隧道施工方法：矿山(钻爆)法,掘进机法
隧道开挖方法：全断面法,台阶法,环形开挖预留核心土法,中隔壁法(CD法),其它特殊方法
计划工期：25月
质量目标：地市级优质
附图及附表：组织机构图,工艺流程图,主要工程数量表,劳动力计划表
编制时间：近代

附件详情

1.编制依据
2.项目概要
3.施工安排与布署
4主要工程施工方案、施工方法
4.1总体施工方案
4.2开挖支护
4.2.1.隧道进出口洞口段施工

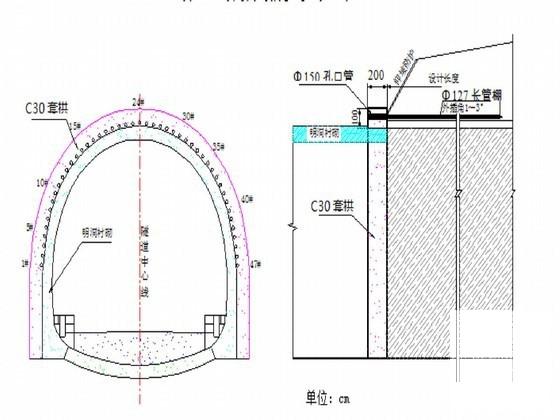

4.2.2大管棚施工

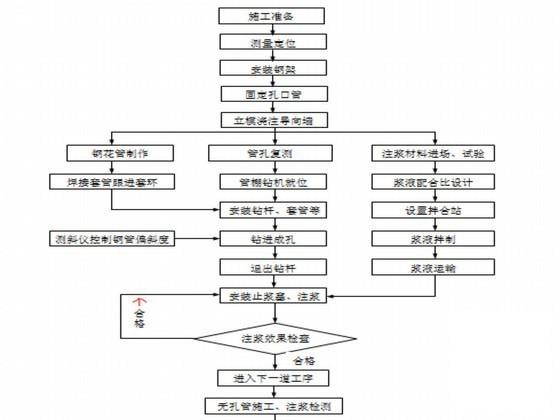

4.2.3隧道开挖支护
4.3.隧道衬砌
4.3.1.防排水施工
4.3.2.仰拱、填充及铺底施工
4.3.3.二次衬砌砼施工
4.3.4.紧急停车带变断面大跨段衬砌施工
4.3.4.水沟、电缆槽施工
4.4出碴运输

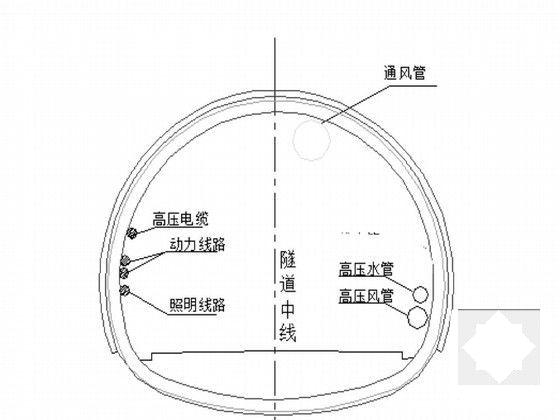

4.5洞内管线布置
4.6通风
4.7.隧道施工测量与监控量测
4.7.1.隧道施工测量
4.7.2.监控量测
4.8、不良地质隧道施工方法
4.8.1软弱破碎围岩(含断层破碎带)地段施工方法
4.8.2突水突泥施工方法
4.8.3隧道瓦斯、有害气体地段施工方法
4.8.4浅埋段施工方案
5隧道施工工艺
5.1光面爆破施工工艺
5.1.1全断面光面爆破施工工艺
5.1.2台阶法开挖光面爆破施工工艺
5.2湿喷砼施工工艺

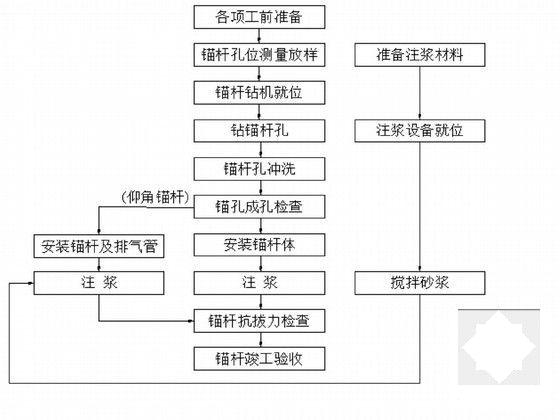

5.4 Ф22砂浆锚杆施工工艺
5.5 Ф25中空锚杆施工工艺
5.6.超前小导管预注浆施工工艺
5.7.格栅钢架制安施工工艺
5.8 工字钢架制安施工工艺
5.9.防水层施工工艺
5.9.1 EVA防水层铺设
5.9.2环向盲管施工
5.9.3纵横向排水管施工
5.9.4中心排水管安装施工方案
5.9.4止水带安设
6.质量目标，质量保证体系及措施
7隧道工程主要施工技术措施
7.1实施光面爆破，严格控制超欠挖措施
7.2保护隧道基底的技术措施
7.3防止围岩失稳和坍塌措施
7.4保证隧道衬砌结构内实外光的措施
7.5确保防水标准的施工技术措施
7.6防止隧道衬砌混凝土开裂的措施
7.7隧道大断面快速施工技术措施
7.8预防隧道塌方的技术措施
7.9隧道的防灾、减灾和救灾措施
7.10突发事故的安全防范措施
7.11大断面软弱围岩地段隧道变形控制的施工技术措施
8.施工环保、水土保持措施
9.安全目标，安全保证体系及措施
10.劳动卫生保障措施
11.劳动力组织计划表
12.主要施工机械设备、试验、质量检测设备配备
13.文明施工、文物保护等其他管理措施
14.施工协调配合措施

附件详情

分离式隧道，两洞净距25米，左线全长3138米（K9+596~K12+734），右线全长3158米（K9+605.31~K12+763.31）。隧道穿越煤层，根据初设图纸设计，瓦斯含量小，属低瓦斯隧道。
……
主要技术标准
1)公路等级：双向四车道高速公路
2)隧道设计速度：80km/h标准
3)隧道建筑限界……
……
主要工程数量：
隧道正洞开挖：Ⅲ级围岩4513m，Ⅳ级围岩999m，Ⅴ级围岩704m。
喷射混凝土：19182 m3；
衬砌砼：
Ф钢筋网：241943kg；
格栅钢架：455榀；
工16钢架：306榀；
工18钢架：828榀；
φ25中空锚杆：17472米/4992根；
φ22砂浆锚杆：265158米/95565根，。
Ⅲ级围岩317472m3，
Ⅳ级围岩87099m3，
Ⅴ级围岩69412m3。
防水板：147377 m2。
……
隧道工期安排25个月，计767天，7月1日进场开始施工准备，8月10日完工。
……
【内容节选】
总体施工方案
隧道施工时采用综合超前地质探测预报系统进行地质探测和预报，采用先进的监控量测技术取得围岩状态参数，实行信息化施工。
隧道正洞与横洞隧道Ⅲ级围岩采用全断面法施工，Ⅳ、Ⅴ级围岩采用短台阶法施工； V级围岩大跨地段采用CD法或CRD法（地质条件困难时）施工。V级围岩及软弱围岩段的施工，坚持“预报超前，治水先行、管超前、严注浆、短进尺、强支护、勤量测、速反馈、控变形”的施工原则。
隧道施工均采用无轨运输方式施工。
隧道内供电采用高压电缆进洞，移动式变压配电室随隧道的延伸布置于避车洞内。螺杆空压机紧跟变压配电室设置于洞内，为隧道施工提供高压风动力。
……
大断面软弱围岩地段隧道变形控制的施工技术措施

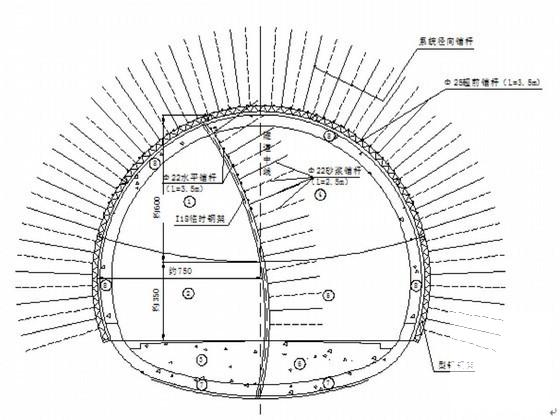

增加围岩的自稳能力：采用CD法、CRD法和大拱脚台阶法小进尺开挖，初期支护和围岩为隧道的主要受力结构，施工中“保护围岩”，确保初期支护质量；初期支护的参数和采用的施工工法、超前支护密切相关，在施工中合理确定工法，适当调整支护参数，从而减少围岩的变形。
……
共计100页（20）
