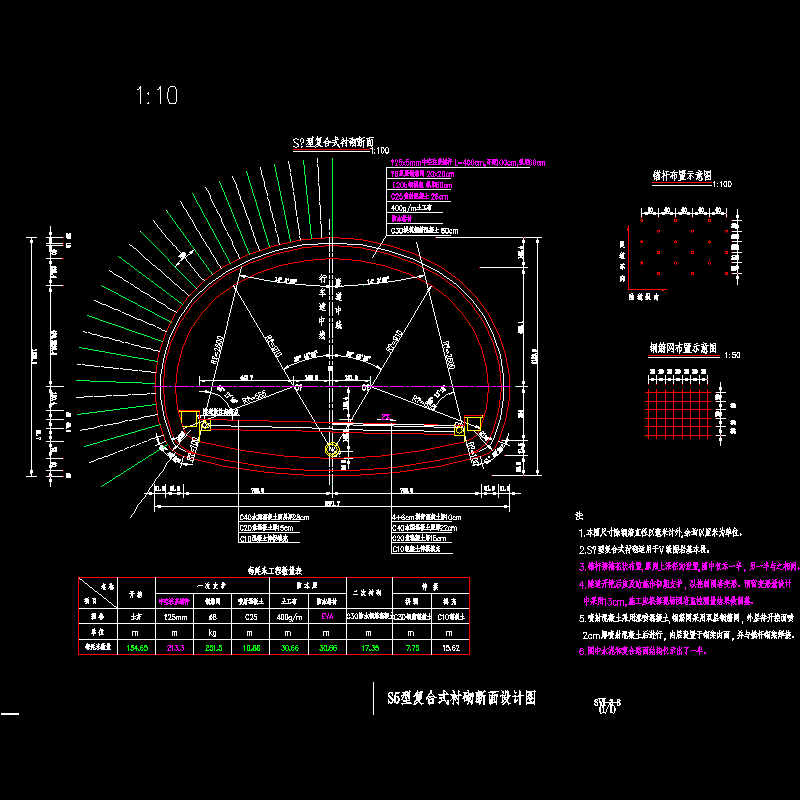

S5a型复合式衬砌断面设计图

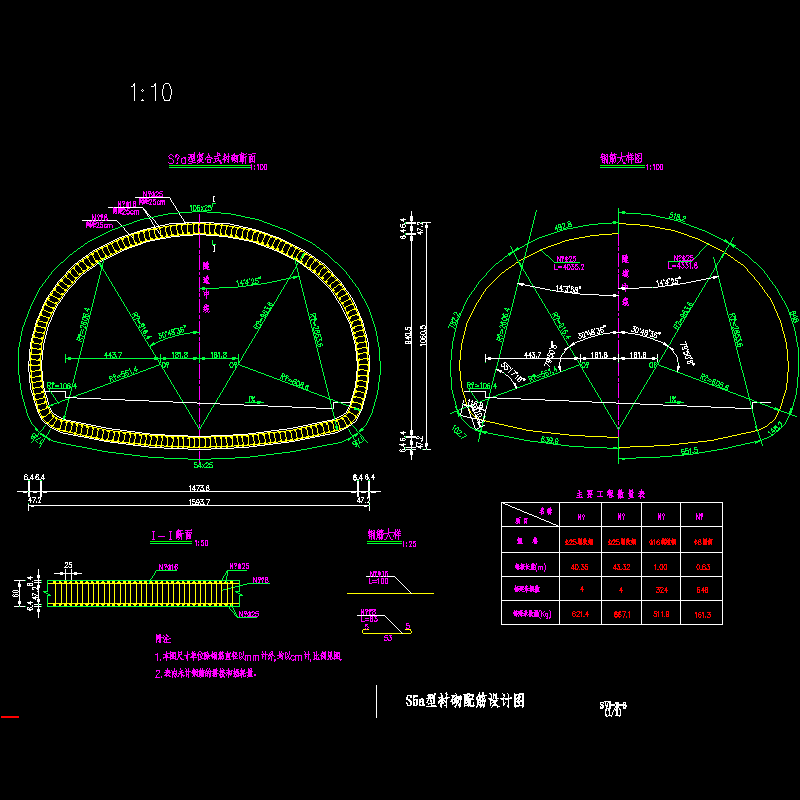

S5a型衬砌配筋设计图

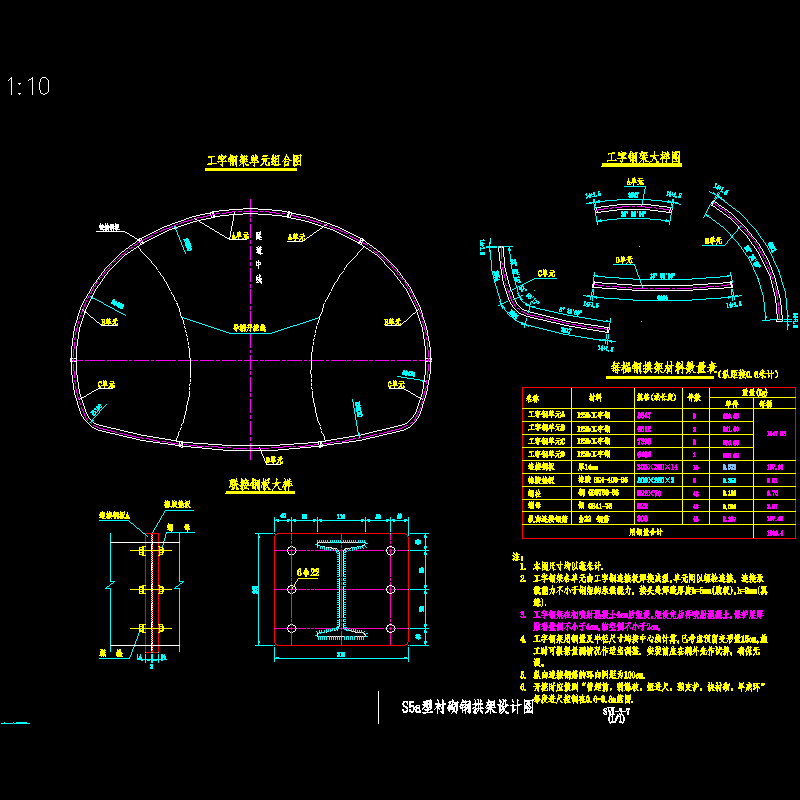

S5a型衬砌钢拱架设计图
S5型复合式衬砌断面设计图

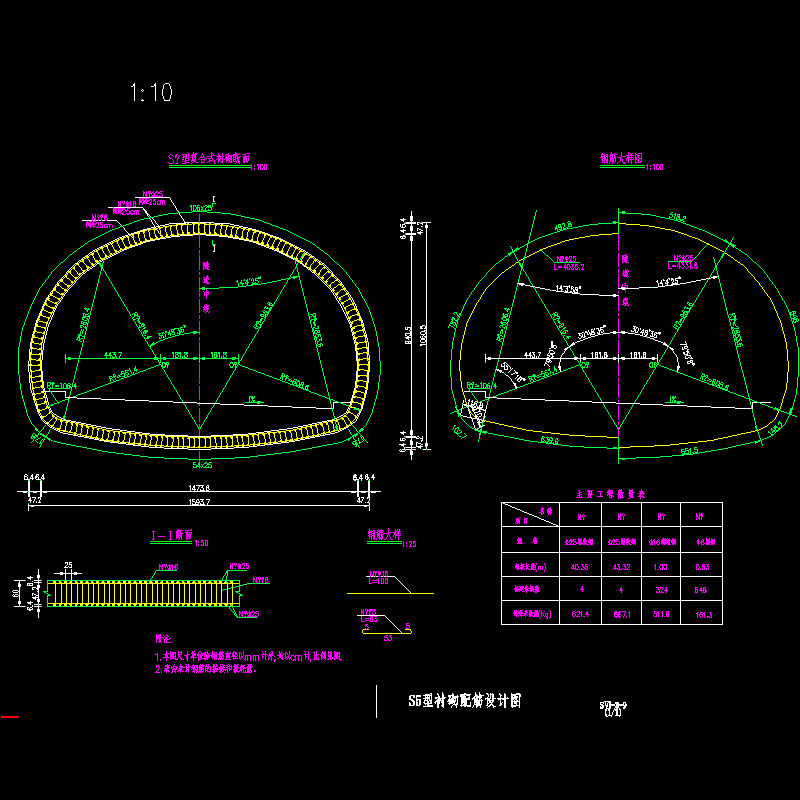

S5型衬砌配筋设计图

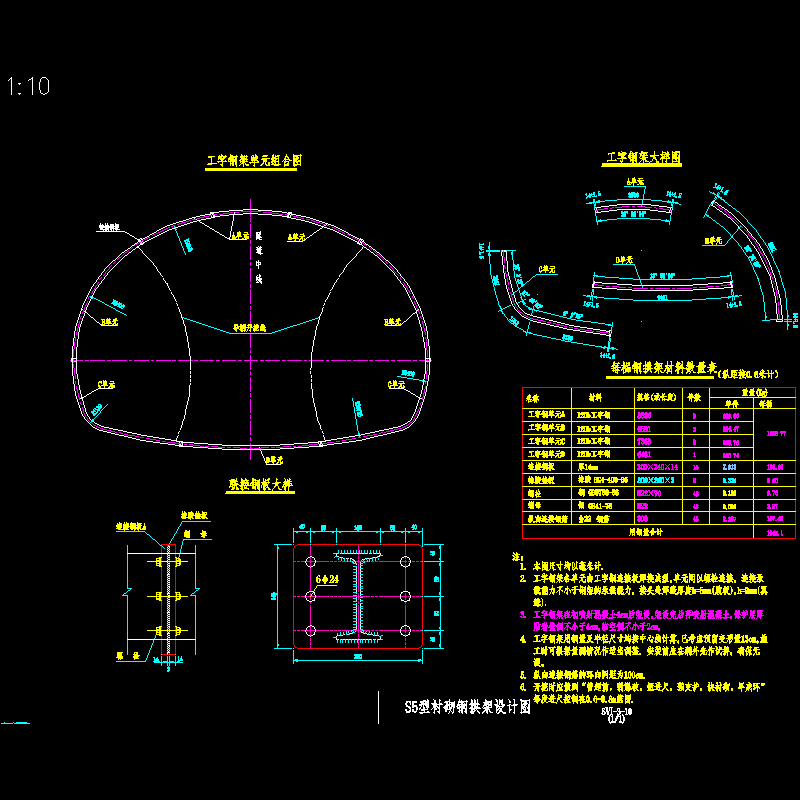

S5型衬砌钢拱架设计图
……
Sa型复合式衬砌适用于Ⅴ级围岩加强段。锚杆按梅花状布置,原则上沿径向设置,图中仅示一半，另一半与之相同。隧道开挖后应及时施作初期支护，以控制围岩变形。预留变形量设计中采用15cm,施工应根据现场围岩监控测量结果做调整。喷射混凝土采用湿喷混凝土,钢筋网采用双层钢筋网，外层待开挖面喷2cm厚喷射混凝土后进行，内层设置于钢架内面，并与锚杆钢架焊接。S5型复合式衬砌适用于Ⅴ级围岩基本段。
……
共计6张CAD，设计于2007年

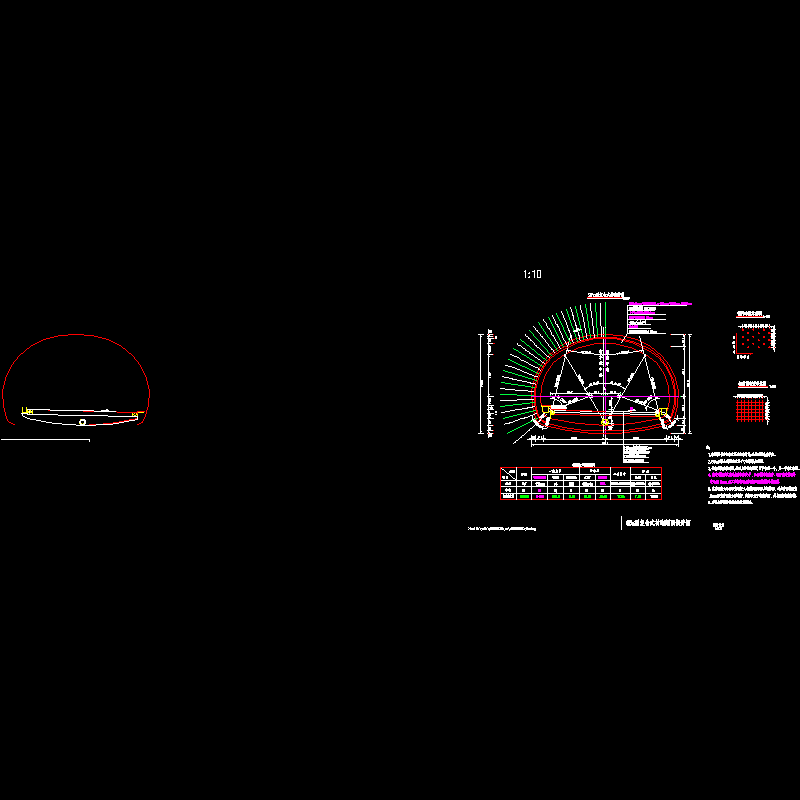

S5a型复合式衬砌断面设计图
S5型衬砌配筋设计图
S5a型衬砌钢拱架设计图
S5a型衬砌配筋设计图
-s5.dwg
s5a.dwg
s5aggj.dwg
s5agj.dwg
s5ggj.dwg
s5gj.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
