隧道工程通风方案及通风布置示意CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

1349

积分

超级版主

Rank: 8Rank: 8

积分
1349
发表于 2020-6-30 20:27:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

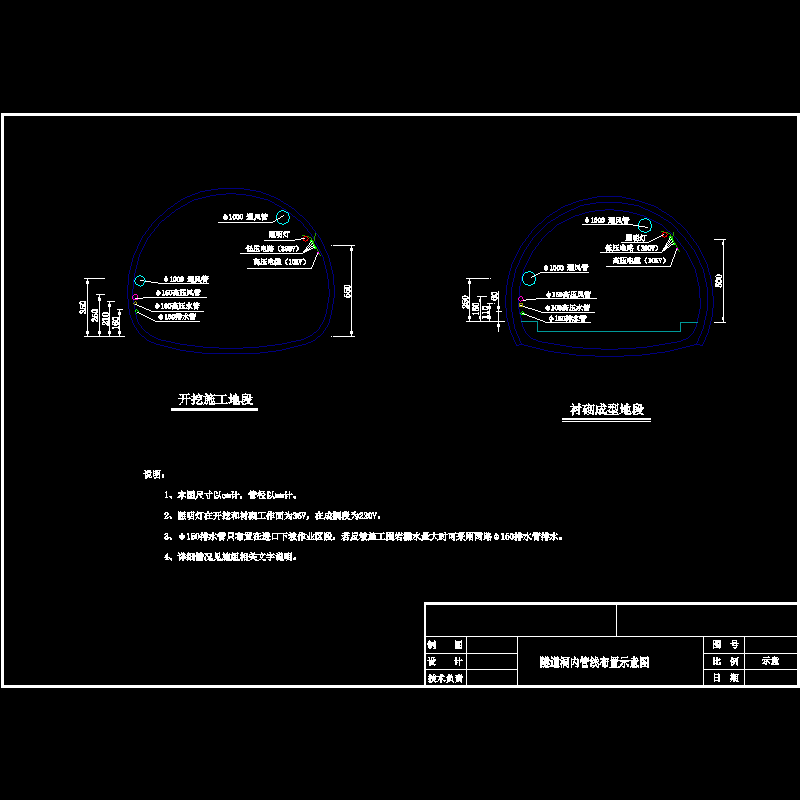

  • 开挖施工地段通风布置
  • 衬砌成型地段通风布置

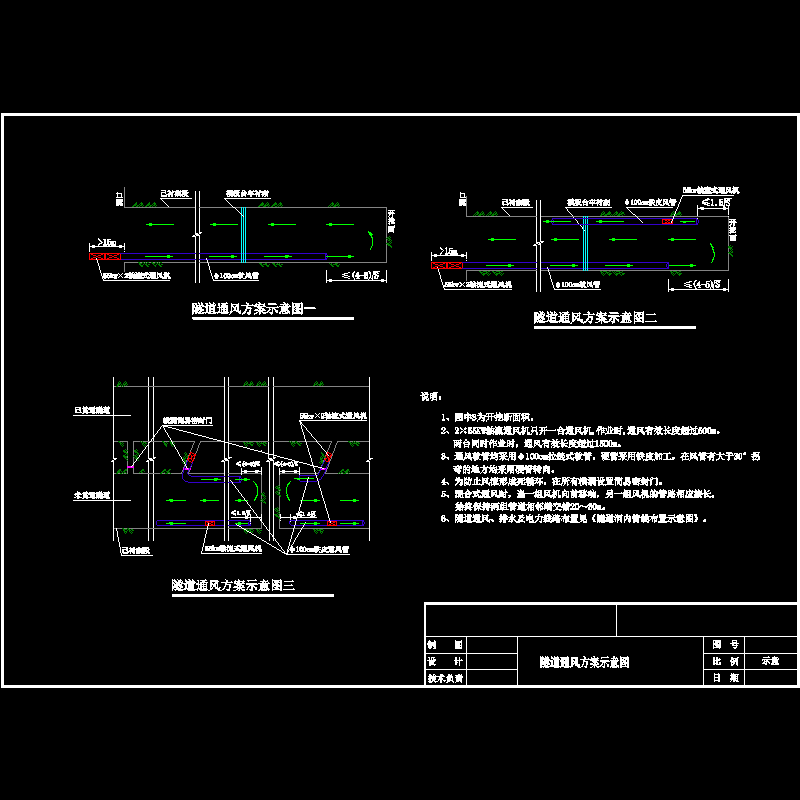

  • 隧道通风方案示意图3张

附件详情

隧道设置为平行的双洞,左右线隧道中线相距45米。左线长2056米,右线长2109米。单洞净宽9.75米,净高5米,路面横坡2%,轮廓为单心圆拱,接圆曲墙。隧道进口为削竹式洞门,出口为端墙式洞门。隧道衬砌结构除洞口浅埋段和洞口偏压段为整体式衬砌结构外,洞内支护衬砌结构均采用以“新奥法”理论为基础和柔性支护体系为主的复合式衬砌结构。
说明:
1、图中S为开挖断面积。
2、2×55KW轴流通风机只开一台通风机,作业时,通风有效长度超过500m。两台同时作业时,通风有效长度超过1500m。
3、通风软管均采用φ100cm拉链式软管。硬管采用铁皮加工,在风管有大于30°拐弯的地方均采用硬管转向。
4、为防止风流形成死循环,在所有横洞设置简易密封门。
5、混合式通风时,当一组风机向前移动,另一组风机的管路相应接长,始终保持两组管道相邻端交错20~30m。
……共计2张,设计于2009年

隧道通风方案示意图三

隧道通风布置图.dwg
隧道通风布置图.dwg
隧道通风示意图.dwg
隧道通风示意图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-30 20:27:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在方案设计专区发帖交流相关知识。

附件2099v11ew1fwcecs1dc1wcd.rar

94.2 KB

下载  售价: 100 积分    赚积分
