隧道信号系统预留预埋管件设计CAD图纸(敷设)(dwg)

[复制链接]

0

主题

0

帖子

1407

积分

超级版主

Rank: 8Rank: 8

积分
1407
发表于 2020-7-1 10:28:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

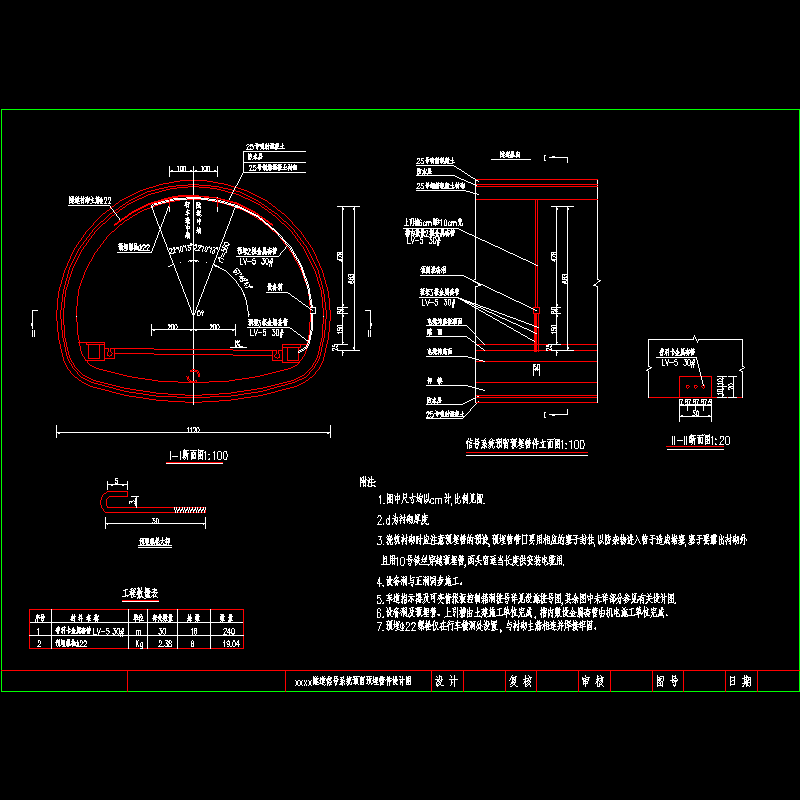

1.图中尺寸均以cm计,比例见图。
2.d为衬砌厚度。
3.浇筑衬砌时应注意预埋管的预设,预埋管管口要用相应的塞子封住,以防杂物进入管子造成堵塞,塞子要露出衬砌外且用10号铁丝穿越预埋管,两头留适当长度供安装电缆用。
4.设备洞与正洞同步施工。
5.车道指示器及可变情报板控制箱洞桩号详见设施桩号图,其余图中未详部分参见有关设计图。
6.设备洞及预埋管、上引槽由土建施工单位完成,槽内敷设金属套管由机电施工单位完成。
7.预埋22螺栓仅在行车横洞处设置,与衬砌主筋相连并焊接牢固。

隧道信号系统预留预埋管件设计CAD图纸(敷设)(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-1 10:28:38上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11ew1fwccws00e1w2e.zip

46.07 KB

下载  售价: 100 积分    赚积分
