桥梁盖梁支架示意CAD图纸(dwg)

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

说明：
1、本图尺寸均以cm计；
2、托架单边用2I56b（原主5#墩平台拆下工字钢）即可；
3、本托架适用于B标引桥1-19#和副主桥1、2#墩盖梁施工，仅在底模设计上和顺桥I25纵梁布设上稍作改动，托架支承结构的横向连接和墩身纵桥向宽度配合。
4、底模板引桥1-19#做2套和副主桥1、2#各做一套，共4套底模。
5、托梁支承架高度用砂筒来调整。
6、本图示支架引桥2-7#高4.8m，8-16#高9m，17-主2#高14m，砂筒高度150cm；
7、B为顺桥向连接件宽度，引桥1-19#B值为150cm，主1-2#B值为190cm。

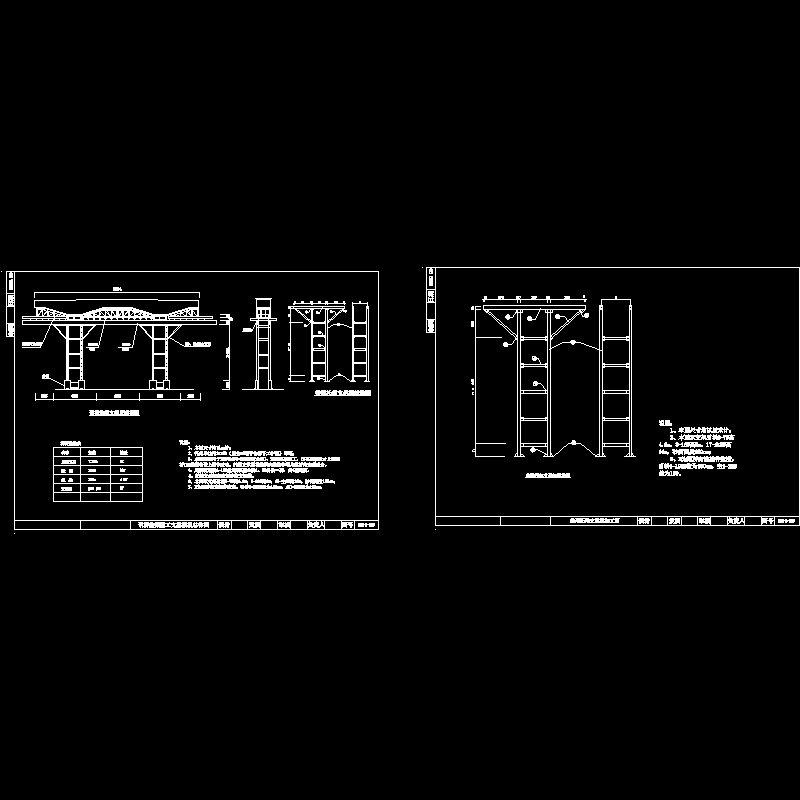

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
