桥梁钢管拱吊装示意CAD图纸(dwg)

haha77882

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

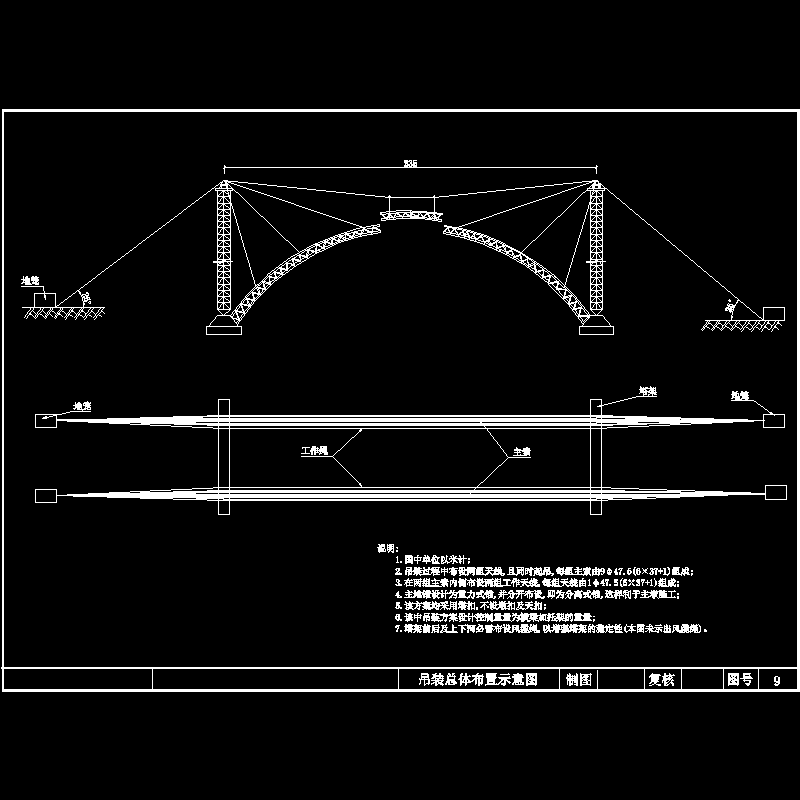

说明:
1.图中单位以米计;
2.吊装过程中布设两组天线,且同时起吊,每组主索由9φ47.5(6×37 1)组成;
3.在两组主索内侧布设两组工作天线,每组天线由1φ47.5(6×37 1)组成;
4.主地锚设计为重力式锚,并分开布设,即为分离式锚,这样利于主墩施工;
5.该方案均采用塔扣,不设墩扣及天扣;
6.该中吊装方案设计控制重量为横梁加托架的重量;
7.塔架前后及上下河必需布设风缆绳,以增强塔架的稳定性(本图未示出风缆绳)。

第 1 张图
