桥梁合拢段施工示意CAD图纸(脚手架)(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

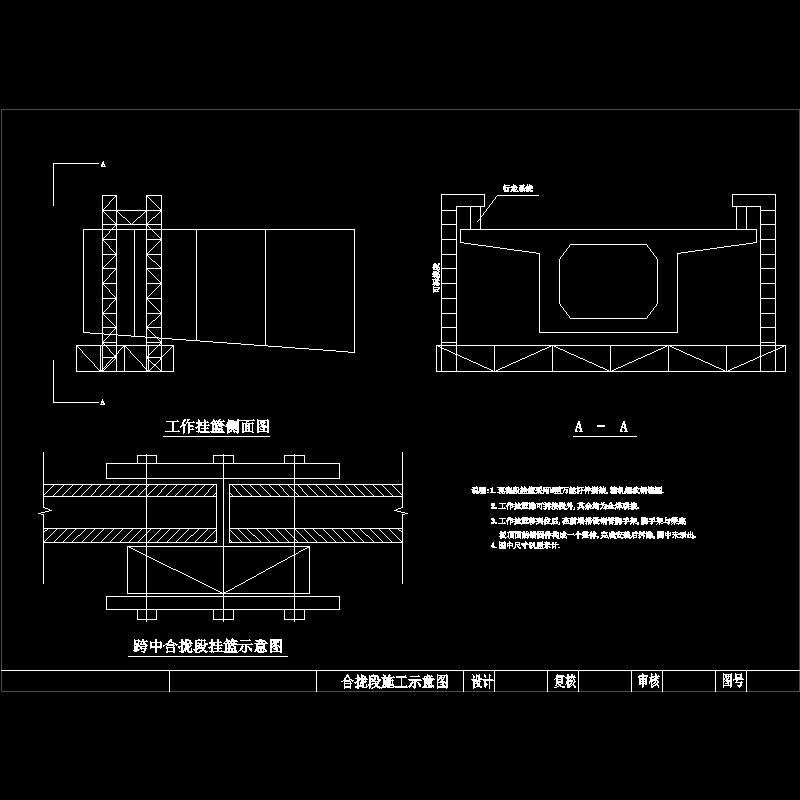

说明:1.现浇段挂篮采用M型万能杆件拼装,精轧螺纹钢锚固.
2.工作挂篮除可拆接段外,其余均为全焊联接.
3.工作挂篮移到位后,在前端搭设钢管脚手架, 脚手架 与梁底板顶面的锚固件构成一个整体,完成安装后拆除,图中未示出.
4.图中尺寸以厘米计.
