一份19层国际酒店建筑施工CAD图纸(框架剪力墙结构)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店
• 商业：无
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：40717.8平方米
• 容积率：0.69平方米
• 建筑密度：10.6%
• 建筑高度：89.700m
• 建筑地上层数：19层
• 建筑地下层数：1层
• 地下室建筑设计面积：4643平方米
• 设计效果图：无

附件详情

建设单位：xx
工程名称：xxx国际酒店
总占地面积：8055平方米, 容积率: 0.69; 建筑密度：10.6%
总建筑设计面积：40717.8平方米
其中：地下建筑设计面积：4643平方米、地上建筑设计面积：36074.8平方米
建筑性质：宾馆
层数：地下：一层，地上：十九层
建筑高度：裙房23.500米，主楼87.500米。构架高度为89.700米
建筑分类和耐火等级：一类一级；设计使用年限：50年
地下室防水等级：二级，采用BAC防水卷材外防水。
屋面防水等级：Ⅱ级，防水层耐久年限应为15年。
结构类型：框架剪力墙结构; 抗震设防烈度7度;
该项目基础形式为：钻孔灌注桩； 地基基础设计安全等级乙级。

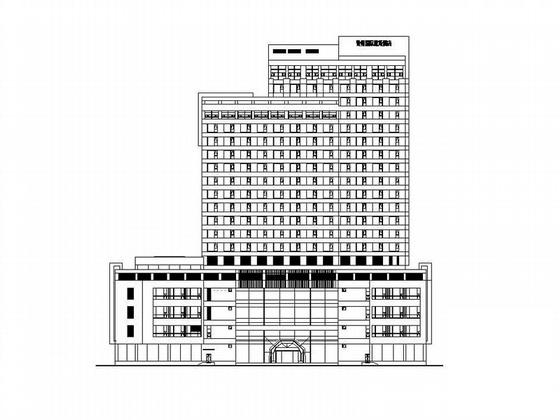

第 1 张图

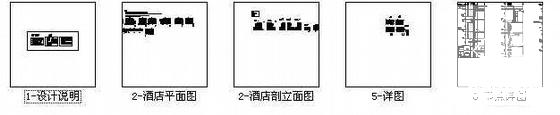

第 2 张图

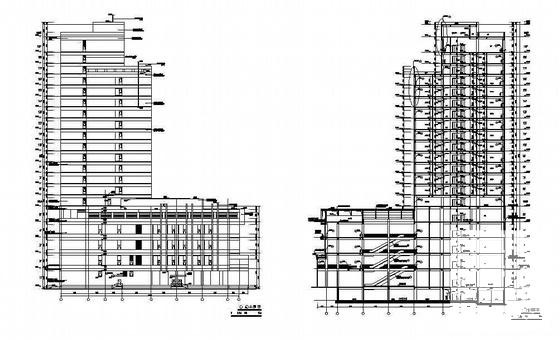

第 3 张图

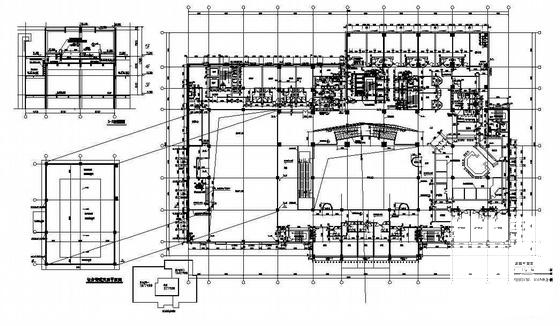

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
