27层框架剪力墙结构国际大酒店幕墙全套CAD大样图

  • 幕墙面板材料:玻璃幕墙

  • 幕墙支承结构:点支承幕墙

  • 玻璃幕墙:半隐框

  • 金属幕墙:单层铝板


附件详情

某国际大酒店幕墙全套图纸
该资料为:某国际大酒店幕墙全套图纸
建设规模:用地东西长174米,南北长72米。
层 数:主楼(B区)和副楼(A区)两部分,主楼地上27层;副楼地上12层。
工程建筑设计结构形式:框架剪力墙结构
地面粗糙度类型:C类
建筑物耐久年限:50年
建筑物耐火等级:一级
建筑幕墙设计使用年限:25年
幕墙标高:106M
抗震设计烈度:七度
该资料包含:
设计总说明、立面总图、各层平面图、屋面层平面图、机房层平面图、水箱间平面图、大样图、构造大样图、节点安装图共98张图纸。






以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

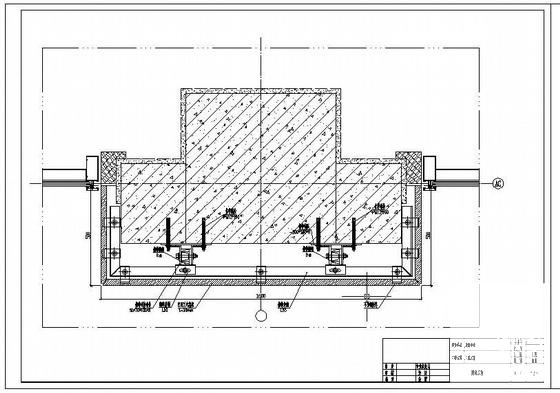

  • 国际大酒店 - 1
    国际大酒店 - 1

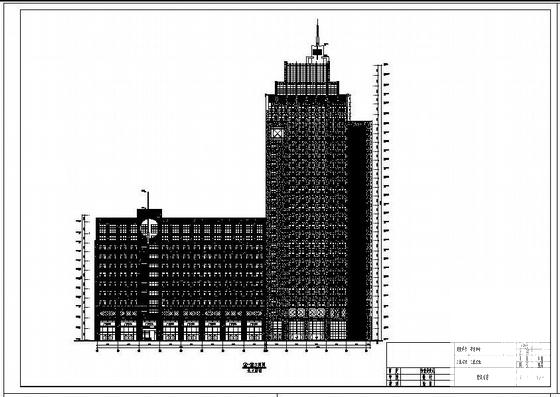

  • 国际大酒店 - 2
    国际大酒店 - 2

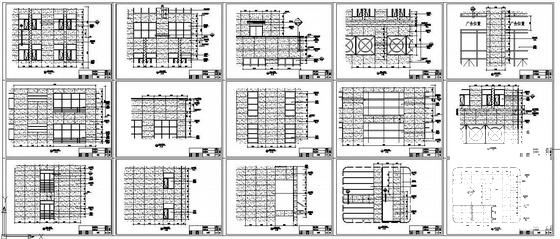

  • 国际大酒店 - 3
    国际大酒店 - 3

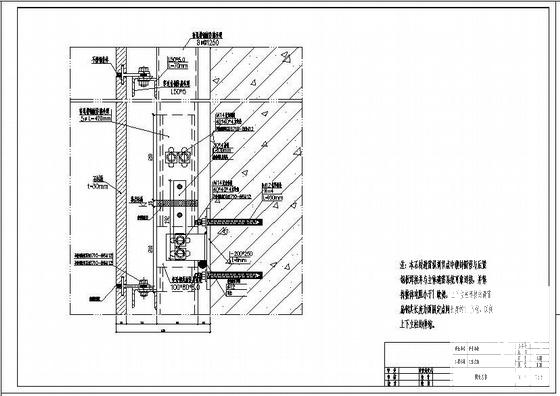

  • 国际大酒店 - 4
    国际大酒店 - 4
以上是部分截图,请下载附件后查看完整高清内容
