一份分离式双洞隧道电缆沟大样节点CAD详图纸设计(dwg)

[复制链接]

0

主题

0

帖子

1173

积分

超级版主

Rank: 8Rank: 8

积分
1173
发表于 2020-7-7 07:18:12 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

(三)主要技术标准
1.道路等级、行车速度与行车道宽度
1)道路等级:高速公路;
2)设计行车速度:80Km/h;
3)行车道宽度:2×3.75米
2. 建筑界限
1)隧道建筑界限:行车道宽度为2×3.75米,净高5米,两侧路缘带宽为0.5米,两侧余宽为0.25米,一般路段路面横坡为2%(弯道内根据实际超高路面横坡确定),单侧设检修道宽0.75米,高于路面0.25米。
2)车行横洞建筑界限:净宽4.5米,净高5.0米。
3)人行横洞建筑界限:净宽2米,净高2.2米。
3.洞内卫生标准
隧道纵向通风时,隧道CO浓度为242ppm;烟尘允许浓度≤0.007m-1。
4.路面设计荷载
标准轴载:BZZ-100。

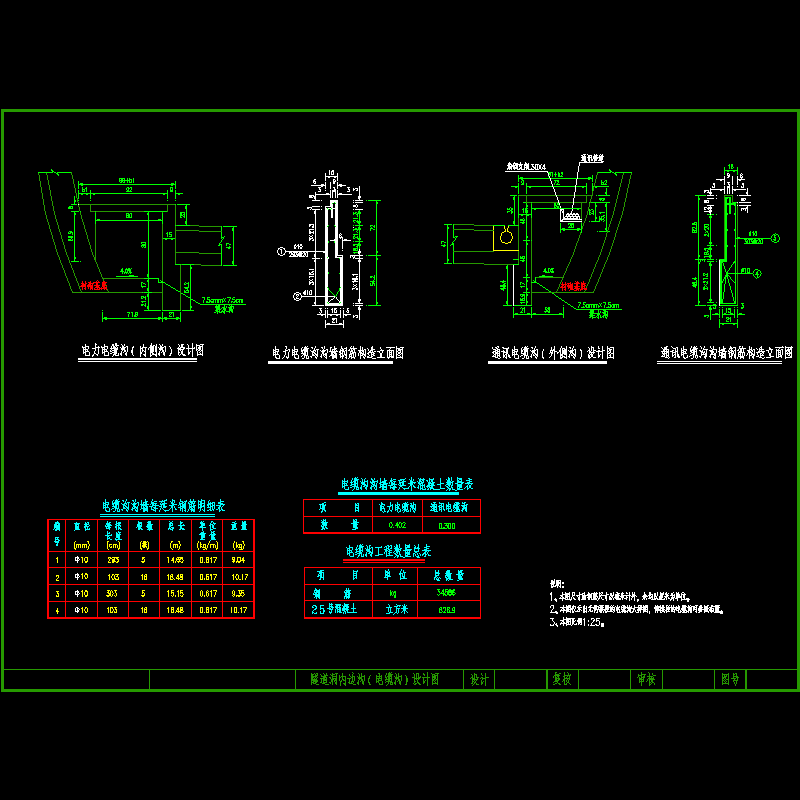

电缆隧道设计 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-7 07:18:12上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11ew1csscfcs2222s2.rar

41.71 KB

下载  售价: 100 积分    赚积分
