一份1×14米预应力混凝土空心板支座布置节点CAD详图纸设计(dwg)(桩基础)

[复制链接]

0

主题

0

帖子

1115

积分

超级版主

Rank: 8Rank: 8

积分
1115
发表于 2020-7-7 22:52:18 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

2.本桥上部采用1×14米预应力混凝土空心板,下部桥台采用双柱式桥台,桩基础。
3.设计荷载公路Ⅱ级,地震动峰值加速度为0.2g。
4.桥面横坡1.5%由桥面铺装厚度100~153mm形成,桥面铺装采用C40W6混凝土。
5.本桥在桥台位置处各设一道GQF-C20伸缩缝,桥台处支座采用GYZ200×49mm板式橡胶支座,共计24块。
6.本桥在桥下及上下游各15米范围内对渠道边坡及渠底进行护砌,护砌采用400mmM7.5浆砌片石 300mm砂砾垫层。

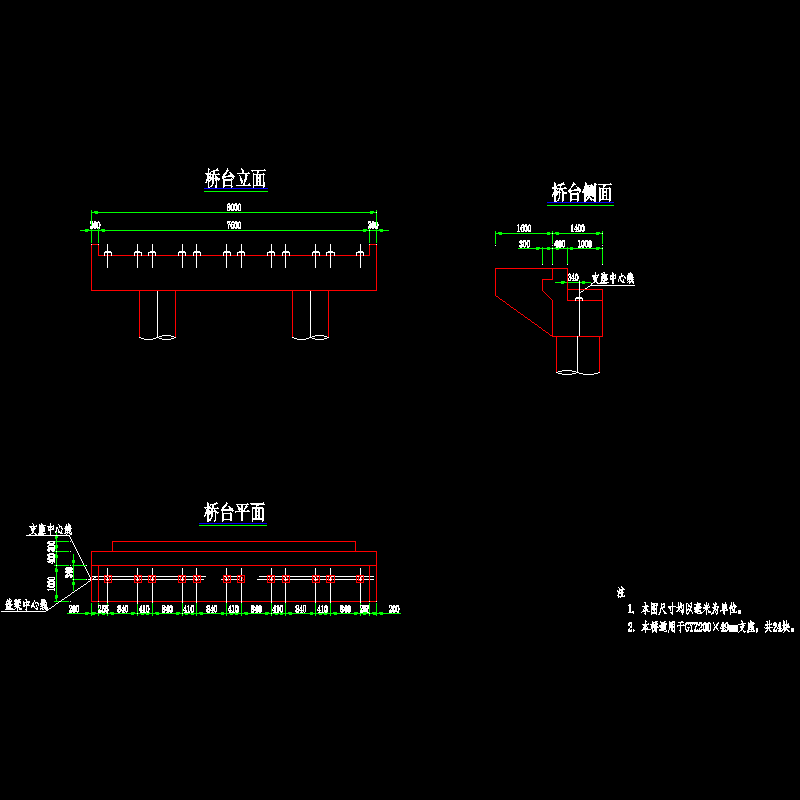

一份1×14米预应力混凝土空心板支座布置节点CAD详图纸设计(dwg)(桩基础)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-7 22:52:18上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在学习分享专区发帖交流相关知识。

附件2099v11ew1css2dfscfcs11.rar

111.08 KB

下载  售价: 100 积分    赚积分
