一份78 180 78m自锚式悬索桥主墩承台钢筋节点CAD详图纸设计(沥青混凝土)(dwg)

[复制链接]

0

主题

0

帖子

935

积分

超级版主

Rank: 8Rank: 8

积分
935
发表于 2020-7-9 07:19:33 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

设计技术标准
1). 主桥桥宽:4m(人行道) 5m(慢车道) 4m(分隔带) 16m(快车道) 4m(分隔带) 5m(慢车道) 4m(人行道)=42m;
2). 设计荷载:城-B级;
人群荷载按《城市桥梁荷载设计标准》执行;
3). 设计纵、横坡:桥面竖曲线R=3000米;
纵坡2.5%;
双向横坡:1.7%;
4). 航道标准:六级航道,设计水位3.80米(黄海高程);
5). 抗震设防:抗震设计按地震基本烈度6度设防,抗震措施按7度设防;
6). 桥面铺装:8cm沥青混凝土;
7). 过桥管线:设计时考虑各种通讯管线过桥(人行道板下);


混凝土墩台 - 1

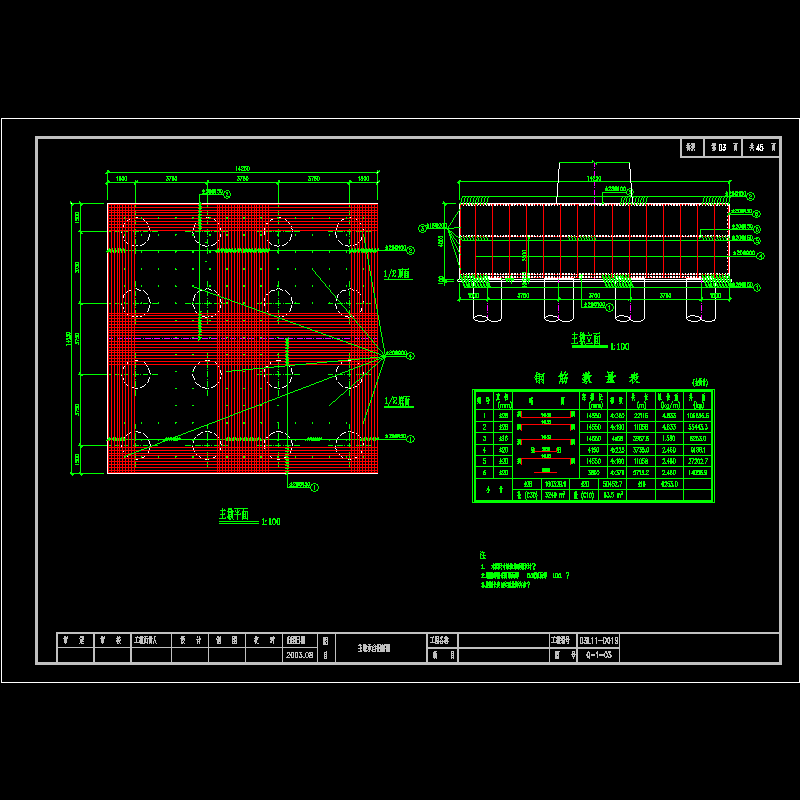

第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-7-9 07:19:33上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在毕业设计专区发帖交流相关知识。
