一份80 80米双孔预应力混凝土部分斜拉桥钢管节点CAD详图纸设计(dwg)

kkhuihui77

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

2.上部结构主桥为80 80米双孔预应力混凝土部分斜拉桥，引桥分别为1X32米和4X32米预应力混凝土等截面箱形连续梁，下部结构为钢筋混凝土U型桥台，板式墩、钻孔灌注桩基础。
3.本桥设计荷载：城A级，汽车-超20，挂车-120验算。
4.本桥沿河路桥下净空不小于3.5m。

钢管.dwg

钢管1.dwg

钢管g.dwg

钢管gh.dwg

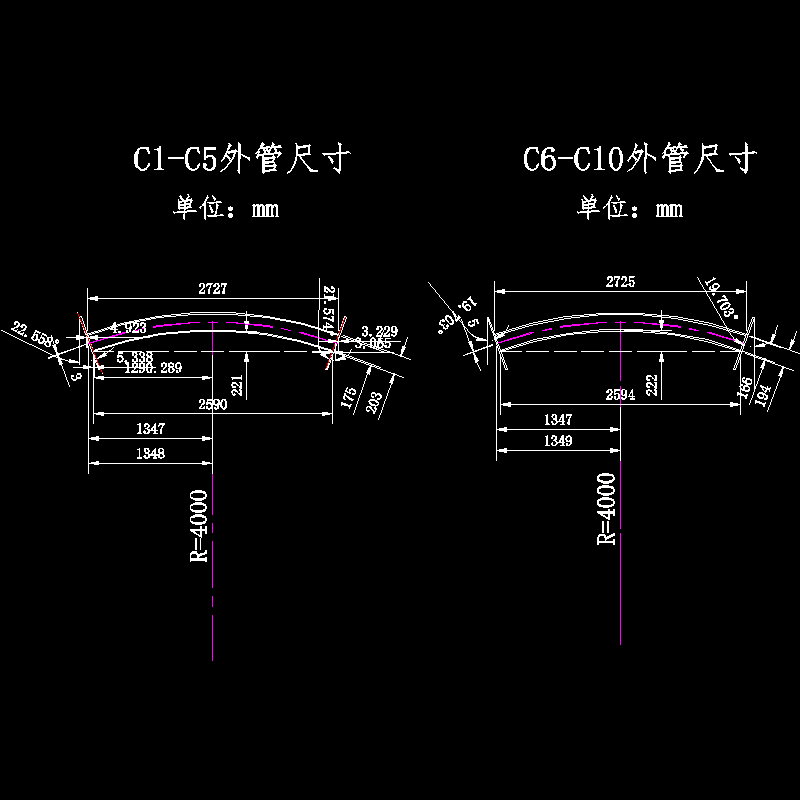

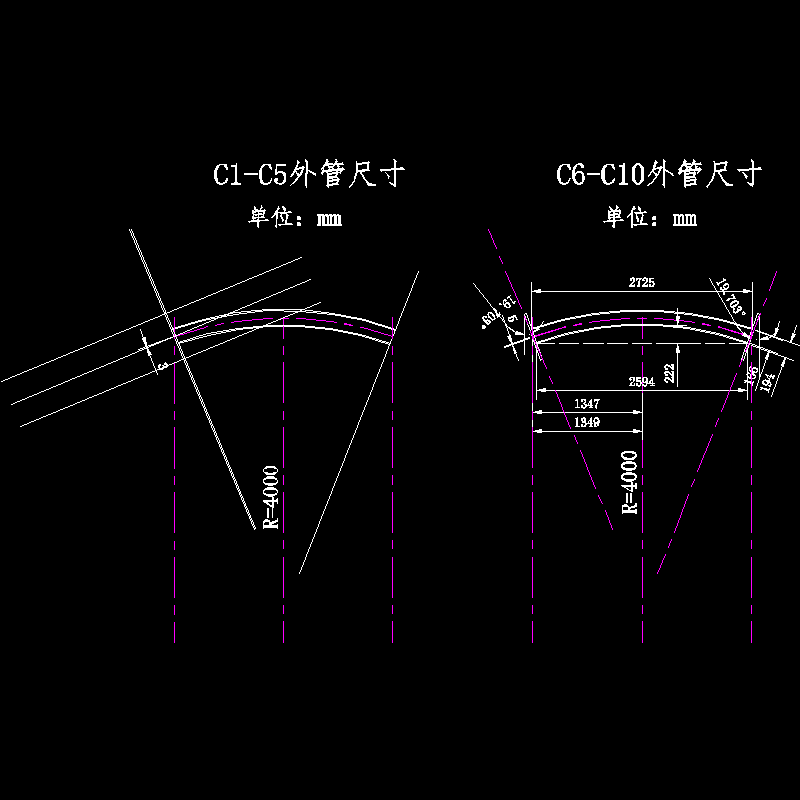

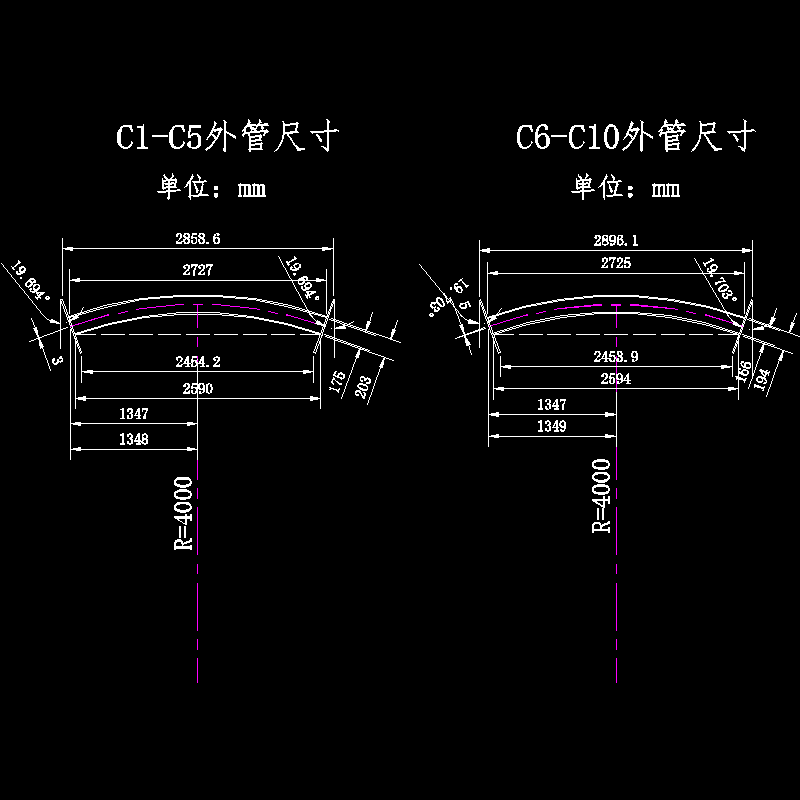

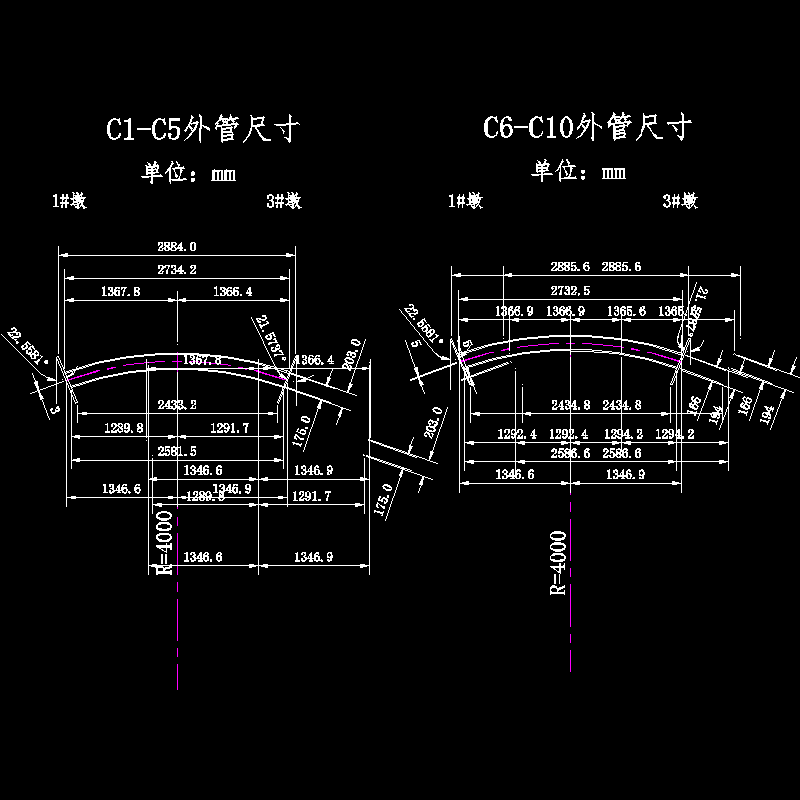

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-7-9 21:33:22上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在方案设计专区发帖交流相关知识。
