一份双孔拱桥桥型布置节点CAD详图纸设计(防撞墙钢筋)(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

3.行车方向拱轴线(垂直于起拱线)方向的立面投影上为圆弧.
4.墩台拱脚线为水平,两侧侧墙高度,请按照表中标高控制施工.
5.桥台拱脚上方设一道伸缩缝,宽度为2至3厘米,缝内填料可用锯末.沥青,按1:1配合制成预制板,施工时将预制板嵌入;也可采用沥青砂或其它适当的材料.
6.拱上填料采用矿渣.碎砖.碎石.砂砾.卵石等.
7.在防撞墙下,两侧1/4跨径处各设一道铸铁泄水管,4道/孔.
8.浇筑帽石混凝土时,应预埋好防撞墙钢筋.

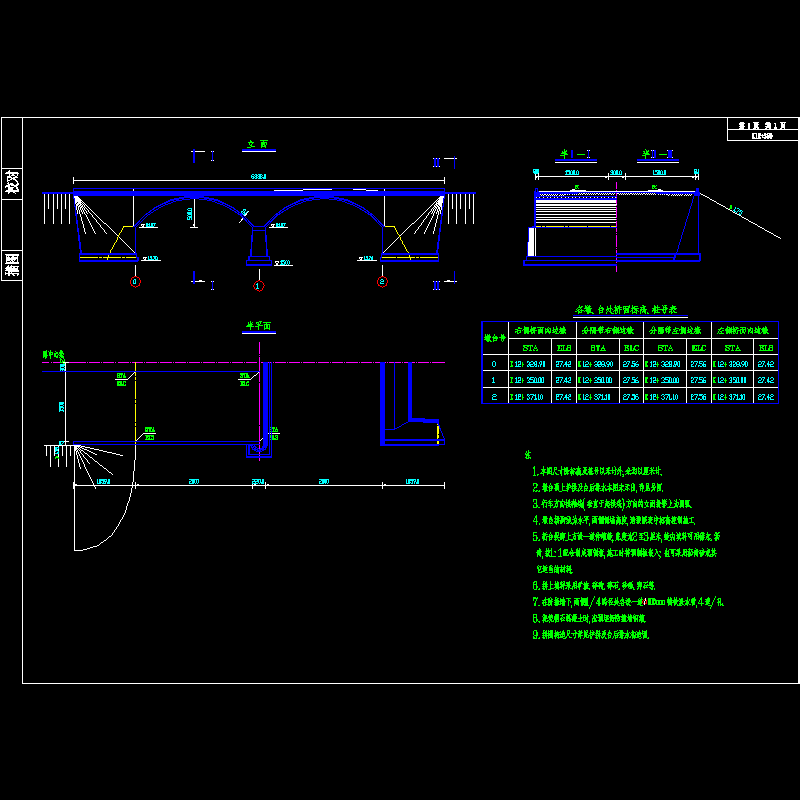

第 1 张图
