一份5层宾馆建筑CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：山东
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：12张
• 设计年代：近代
• 建筑设计面积：8251平方米
• 建筑高度：22.65m
• 建筑地上层数：5层
• 建筑地下层数：1层
• 设计效果图：无

附件详情

该项目为某多层宾馆成套 建筑施工 图；建设地点：莱阳市；设计年份：近代.1；建筑高度：22.65米（地上5层，地下1层）；建筑设计面积：8251平方米；建筑设计结构形式：框架；设计功能：餐厅、包厢、套房等；图纸内容：各层平面图、立面图、 楼梯详图 、大样详图，设计说明等12个CAD文件；图纸设计深度：施工图；设计效果图：无；

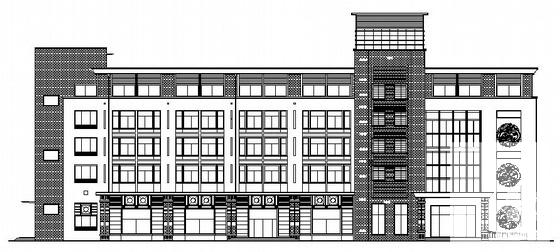

第 1 张图

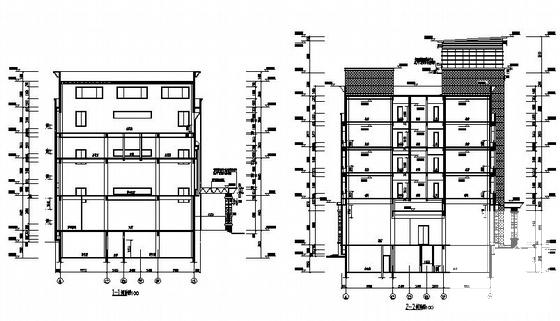

第 2 张图

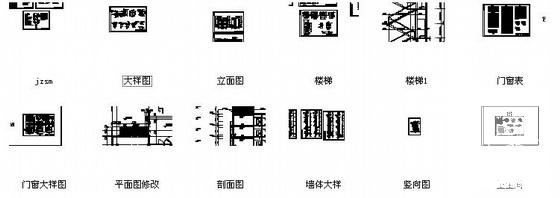

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
