一份30层甲级院宾馆酒店建筑空调通风系统设计CAD施工图纸

[复制链接]

0

主题

0

帖子

738

积分

超级版主

Rank: 8Rank: 8

积分
738
发表于 2020-2-29 21:24:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑地上层数:30层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:64张
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 水系统:单式泵,双管制,同程式,异程式

附件详情

一、项目概要;
项目为一宾馆,地上30层,地下2层...
二、冷热源:
夏季空调采用离心机+螺杆机的型式,冬季采用燃气锅炉提供热水...
三、空调系统:
1.空调水系统为变水量的一次泵系统,水泵要求变频,管路采用双管制,立管系统均采用双管异程式系统。
2.冷冻水水平干管系统:水平干管采用同程式系统...

图纸共64张。

标准层水路平面图

空调冷热源管路系统流程图

排风平面图

正压送风系统图

空调水路平面图

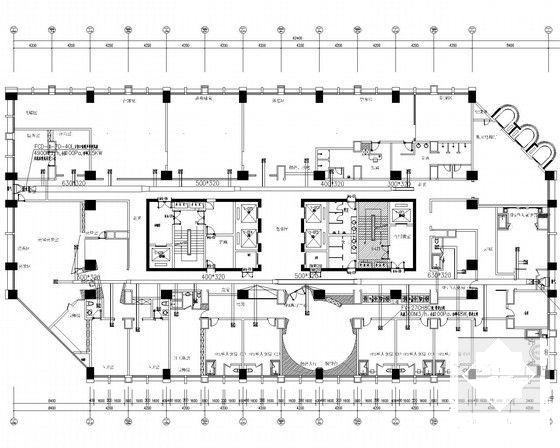

宾馆建筑通风 - 1
第 1 张图

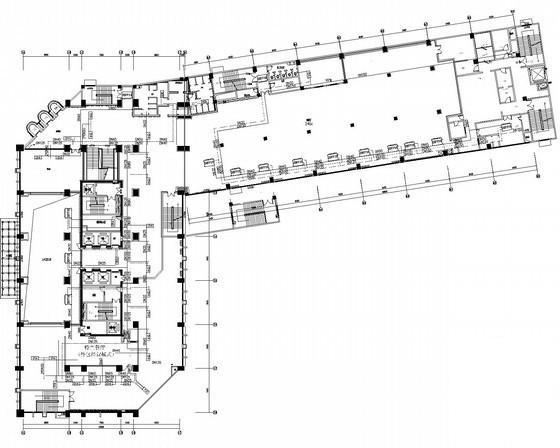

宾馆建筑通风 - 2
第 2 张图

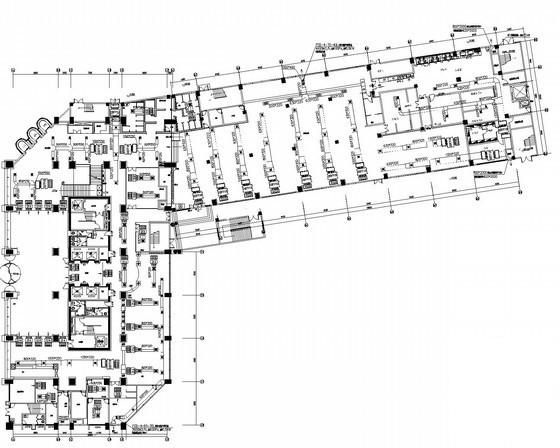

宾馆建筑通风 - 3
第 3 张图

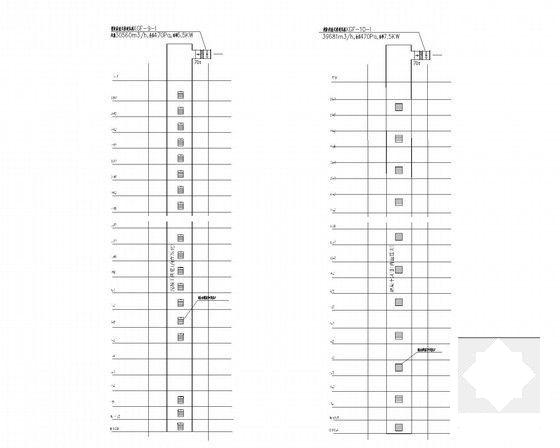

宾馆建筑通风 - 4
第 4 张图

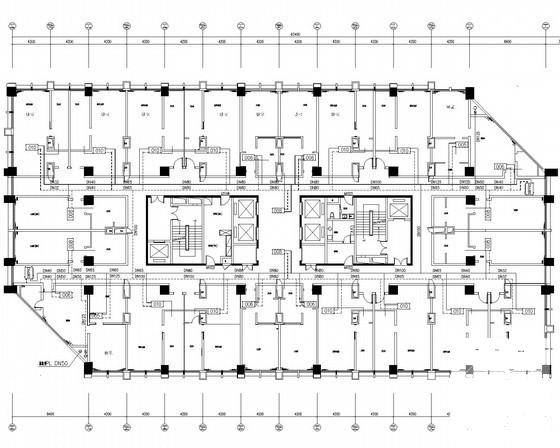

宾馆建筑通风 - 5
第 5 张图

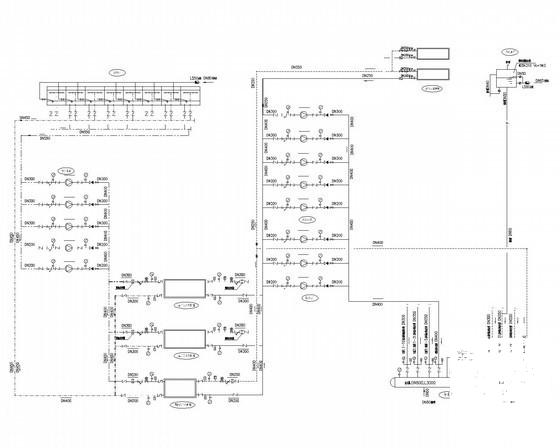

宾馆建筑通风 - 6
第 6 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-29 21:24:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在酒店建筑专区发帖交流相关知识。

附件2099v11edecwe0d02112dcfd1e.rar

9.24 MB

下载  售价: 100 积分    赚积分
