[钢筋混凝土结构]仿古元素的框架结构4层商住楼建筑施工CAD图纸

[复制链接]

0

主题

0

帖子

565

积分

超级版主

Rank: 8Rank: 8

积分
565
发表于 2020-1-22 15:19:19 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:有
  • 建筑高度:多层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:贵州
  • 图纸设计风格:中式风格
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:39张
  • 建筑面积:32331.07平米
  • 用地面积:8529.09平米
  • 建筑高度:28.604m
  • 地上层数:4层
  • 地下层数:3层
  • 效果图:无

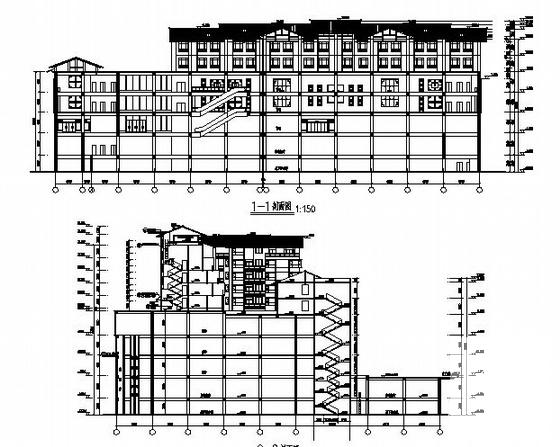

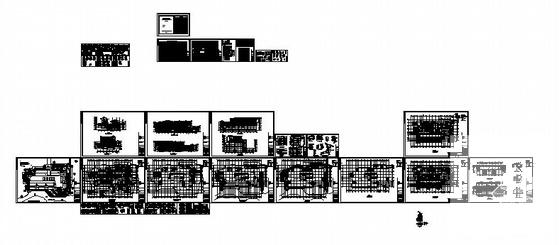

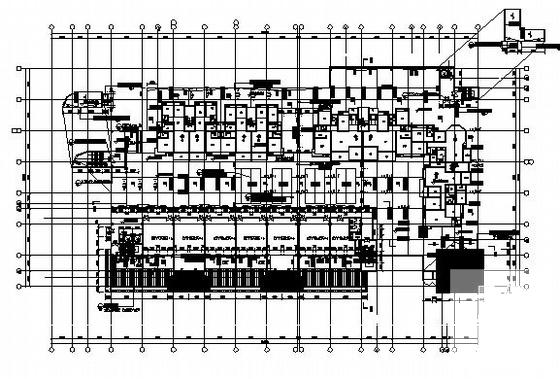

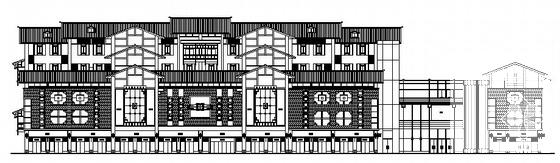

附件详情 该资料为某仿古元素的四层商住楼建筑施工图   工程总用地面积:8529.09m2,总建筑面积:32331.07m2,建筑基底面积:5807m2建筑建筑结构形式为:框架结构、层数为: 地上4层地下三层、高度为: 28.604米、屋顶形式:仿古坡屋顶   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共39张图纸   设计功能包括:地下停车场、商业区、客厅、卧室等。 2 3 4


温馨提示:该资料由网友于2020-1-22 15:19:19上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12ddd0e1c122cf1df.rar

2.28 MB

下载  售价: 100 积分    赚积分
