本图纸详细介绍了悬臂施工中三角形挂篮的构造图设计。
单只挂篮技术指标:
设计载重150t.
设计悬浇箱梁最大节段长度:4.0m.
挂篮自重(不含施工荷载):38t。
本桥主跨上部结构为单箱单室箱梁结构,单幅箱梁宽度为11.25m.主桥箱梁顶面设有双向1%的横破,纵向处于0.79%的凸形竖曲线上。
主要分为:挂篮总装、横梁、纵梁、滑梁等20张图纸。

2

后锚结构图.dwg
后锚结构图.dwg
反压梁.dwg
反压梁.dwg
底盘结构.dwg
底盘结构.dwg

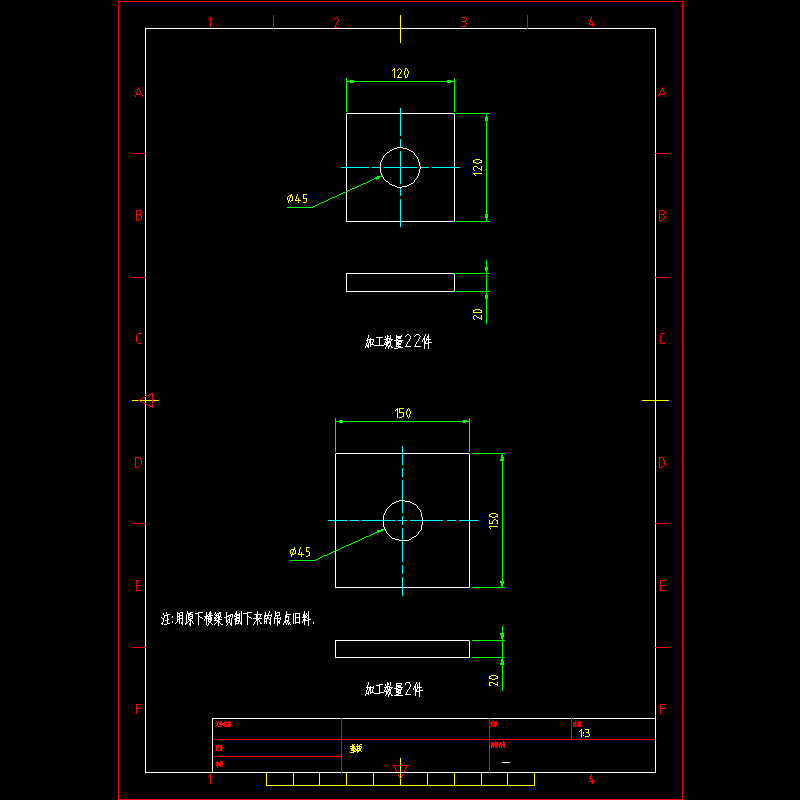

垫板.dwg
垫板.dwg
底盘结构工钢.dwg
底盘结构工钢.dwg

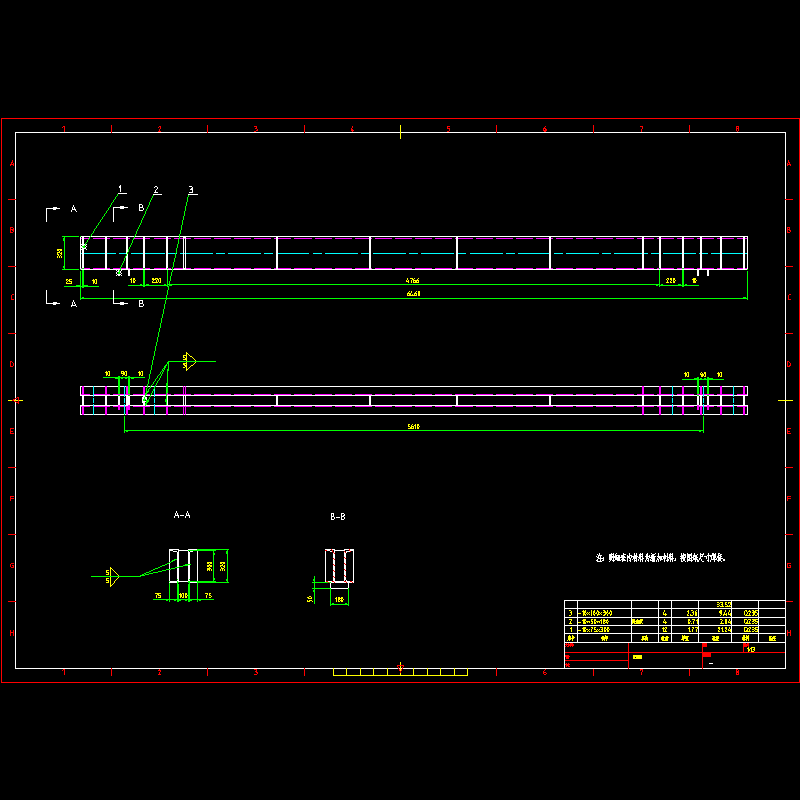

底纵梁.dwg
底纵梁.dwg
底纵梁工钢.dwg
底纵梁工钢.dwg

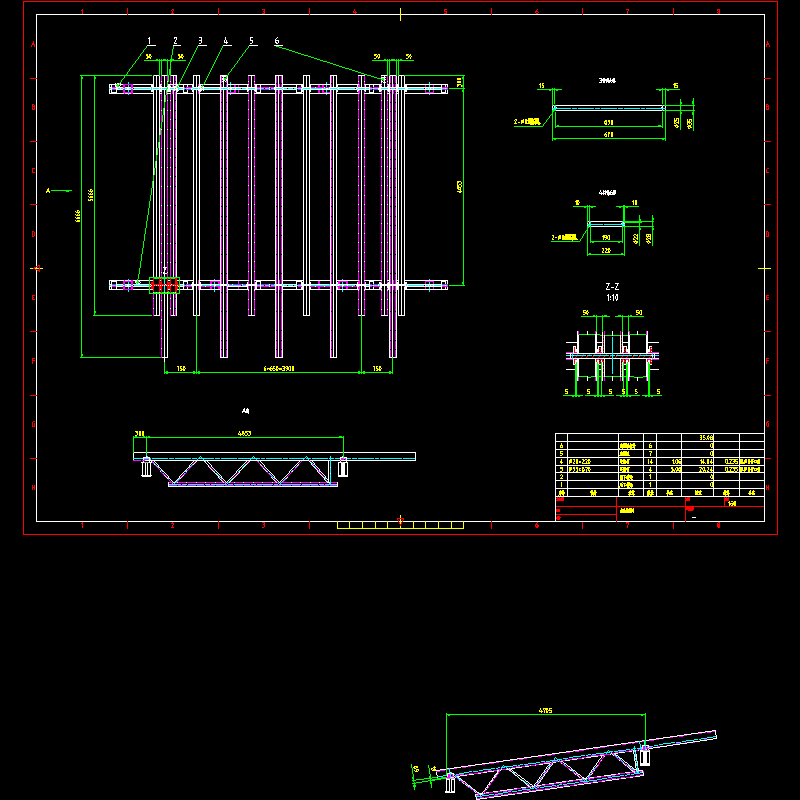

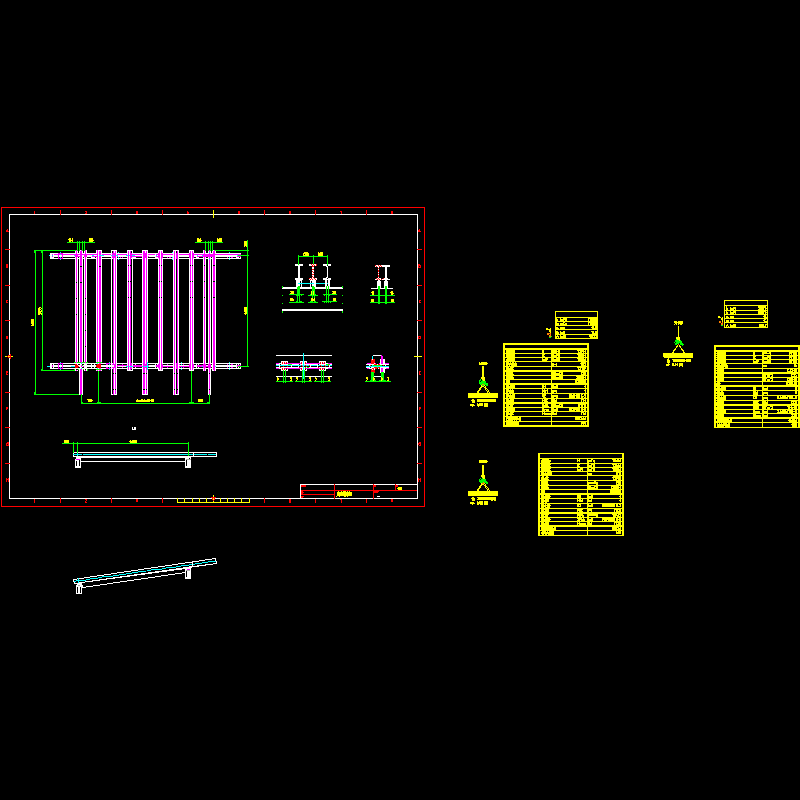

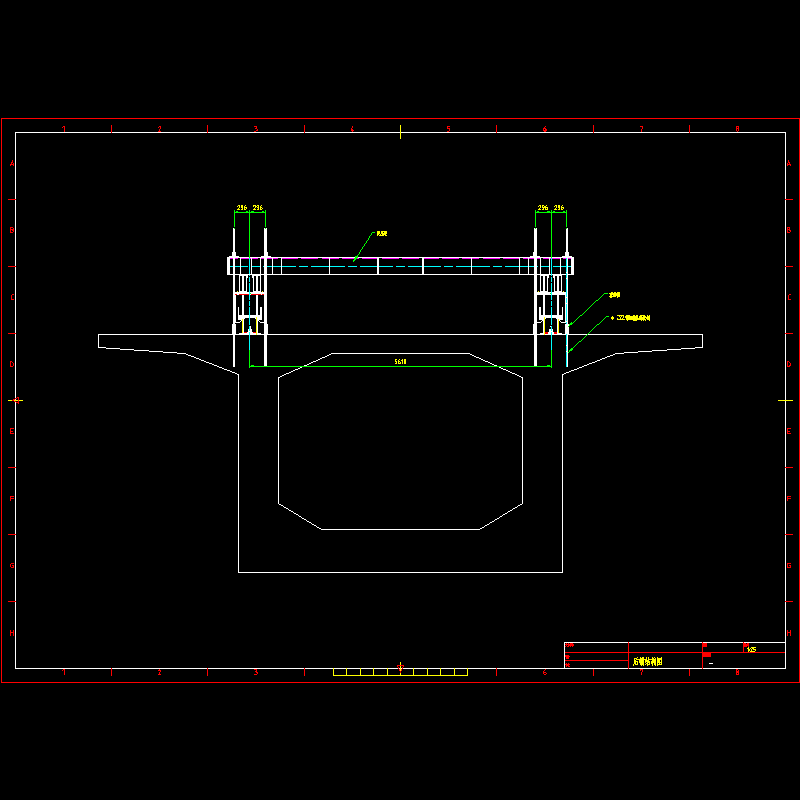

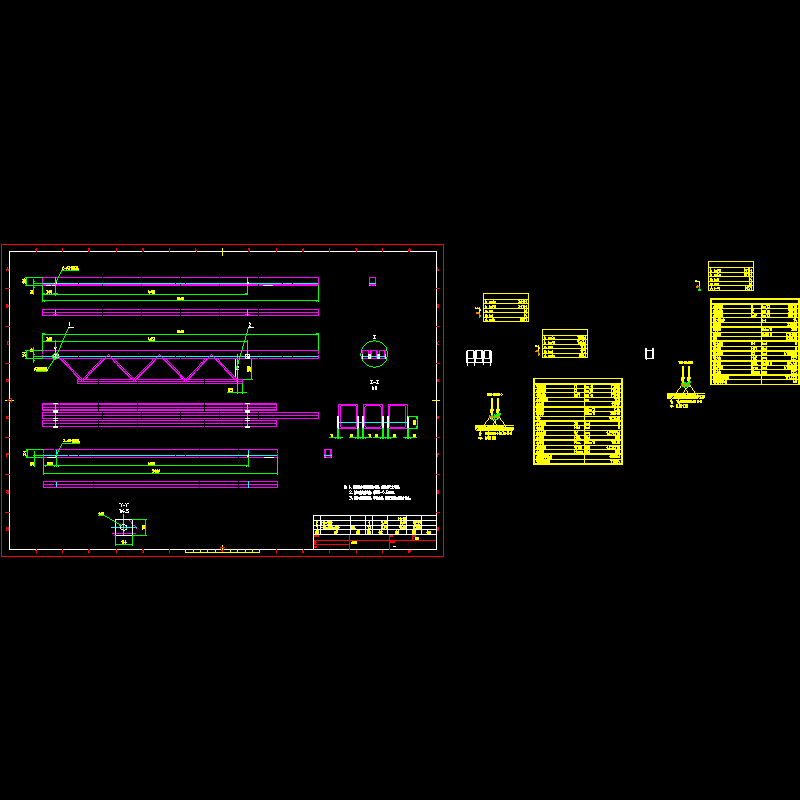

挂篮总装.dwg
