一套水电站坝下游交通桥箱梁悬浇挂篮设计CAD图纸(连续刚构)(dwg)

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

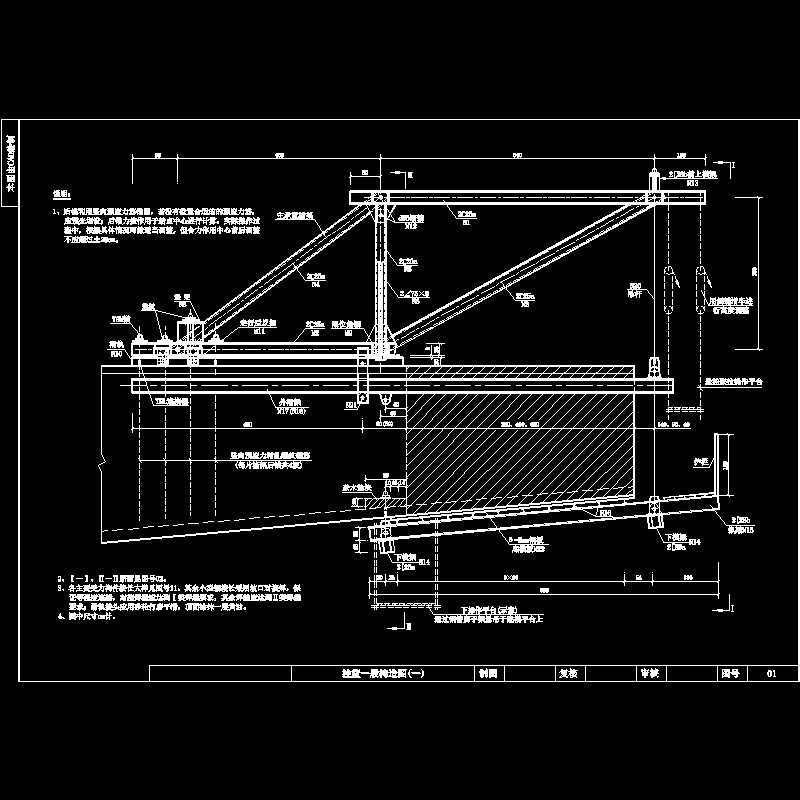

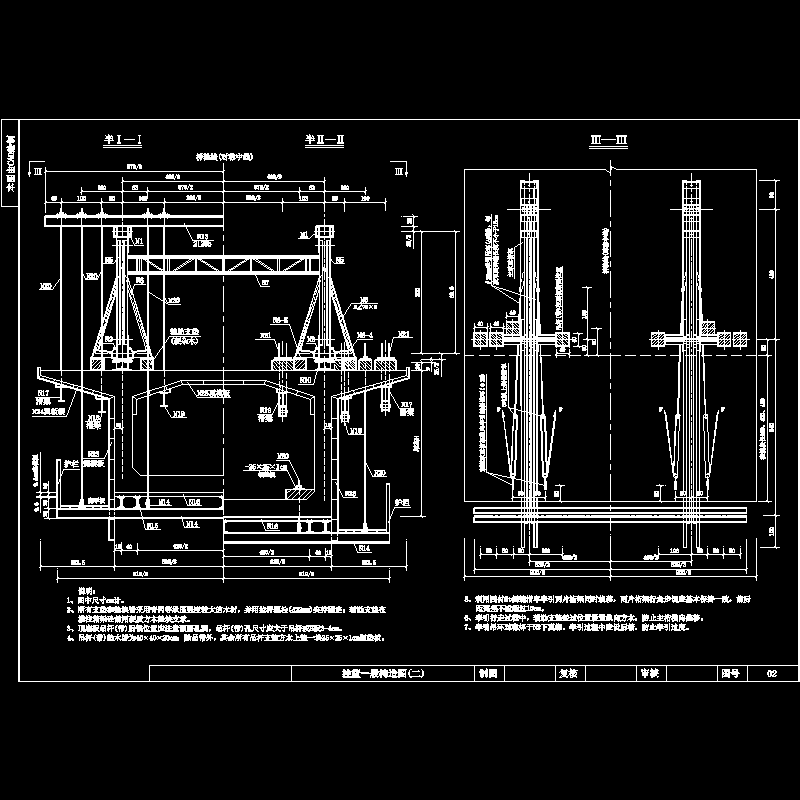

本挂篮是为**坝下游交通桥工程箱梁施工而设计。该桥为主跨为45 80 45m预应力砼连续刚构桥，箱梁为单箱单室断面。单“T”分9对箱梁块段，分段长度分别为3.5m、4m、4.5m三种，梁段最大浇筑净重量85.8t。挂篮由菱形主承重桁架、上吊杆横梁、底模平台、顶模悬吊分配梁及纵移系统等构成。每个挂篮重量27.70t(含模板)，约为最大浇筑段净重量(85.8t)的0.32倍。

挂蓝01.dwg

挂蓝02.dwg

挂蓝03.dwg

挂蓝04.dwg

挂蓝05.dwg

挂蓝06.dwg

挂蓝07.dwg

挂蓝08.dwg

挂蓝09.dwg

挂蓝10.dwg

挂蓝11.dwg

挂蓝12.dwg

挂蓝13.dwg

挂蓝14.dwg

挂蓝15.dwg

挂蓝16.dwg

挂蓝17.dwg

挂蓝18.dwg

挂蓝19.dwg

挂蓝20.dwg

挂蓝21.dwg

挂蓝22.dwg

挂蓝23.dwg

挂蓝24.dwg

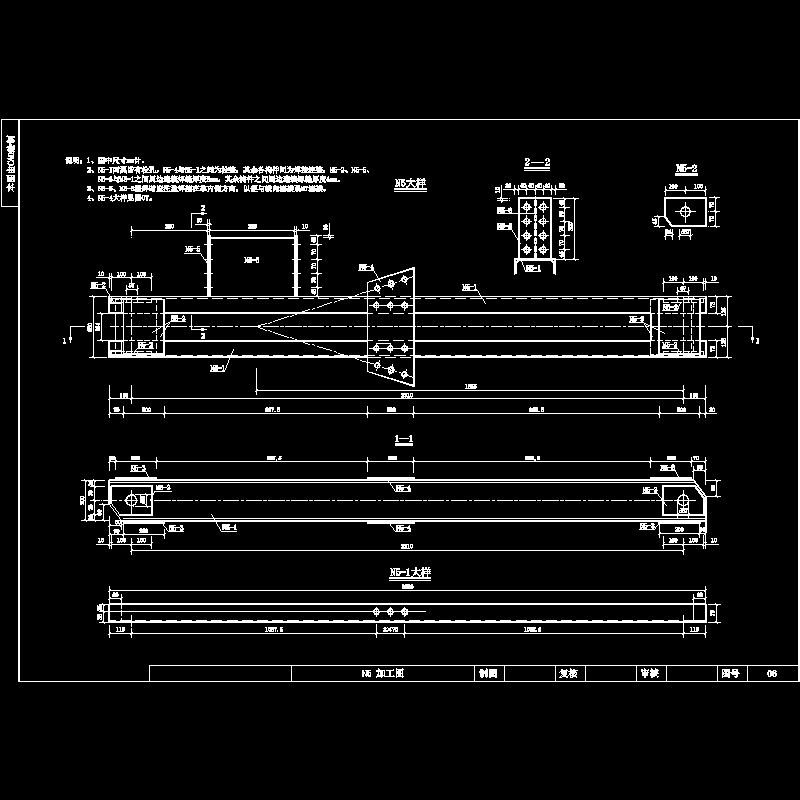

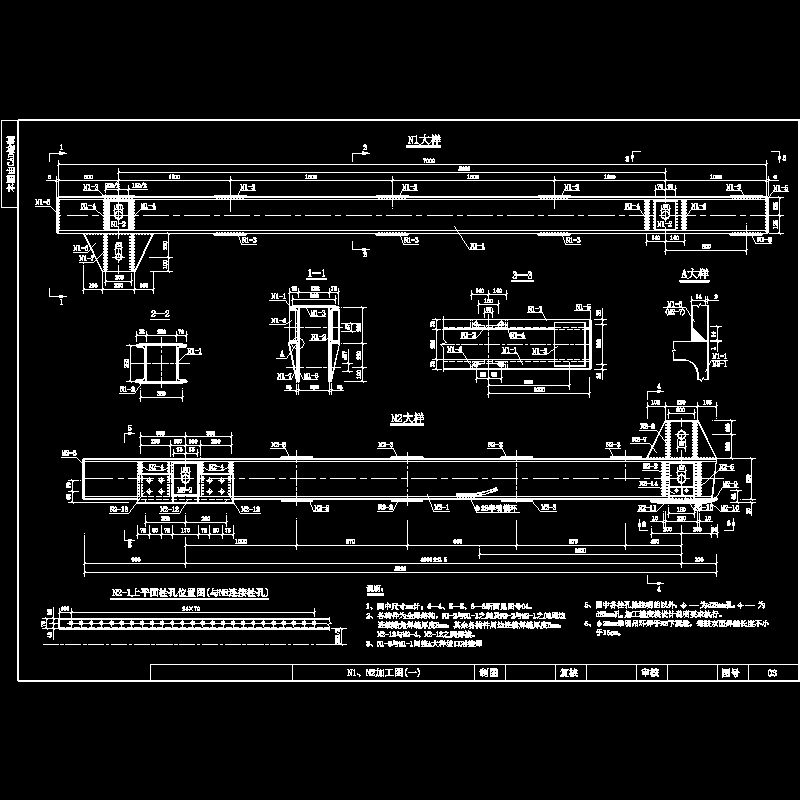

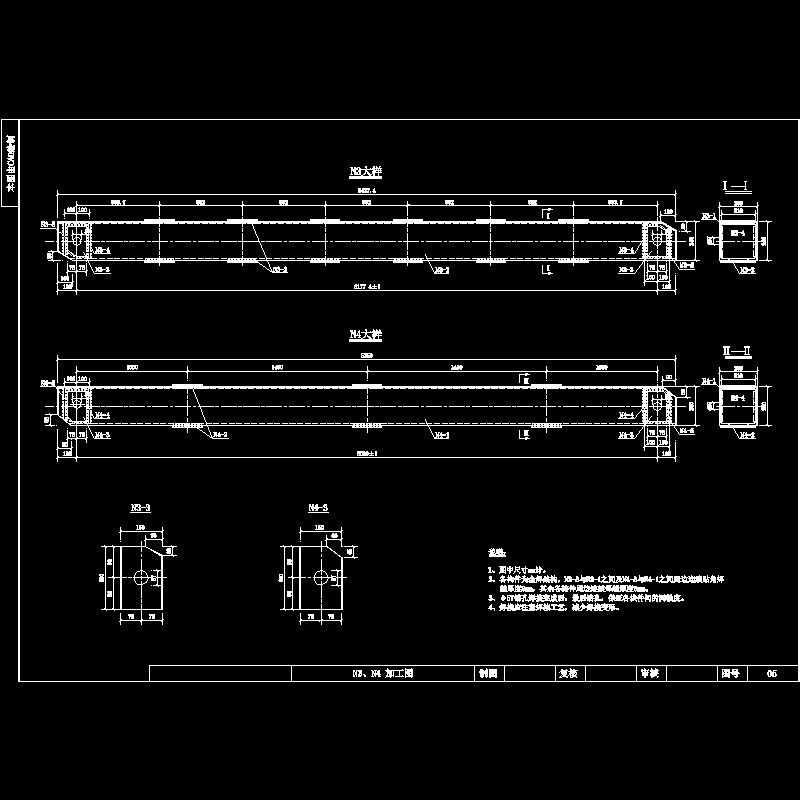

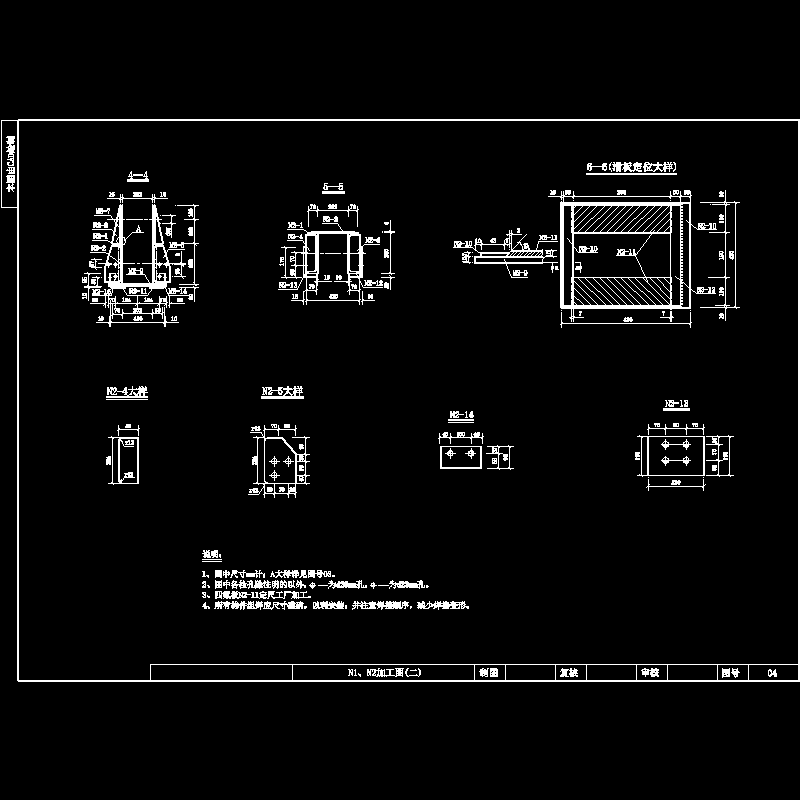

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
