[卫生间详图]一份6层混合结构住宅楼建筑设计CAD施工图纸(3套同类设计风格)

[复制链接]

0

主题

0

帖子

757

积分

超级版主

Rank: 8Rank: 8

积分
757
发表于 2020-1-22 15:41:31 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:多层建筑
  • 建筑结构形式:混合结构
  • 图纸设计深度:施工图
  • 项目地址:江苏
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑面积:2255.23平米
  • 用地面积:353.53平米
  • 建筑高度:16.7m
  • 地上层数:6层
  • 效果图:无

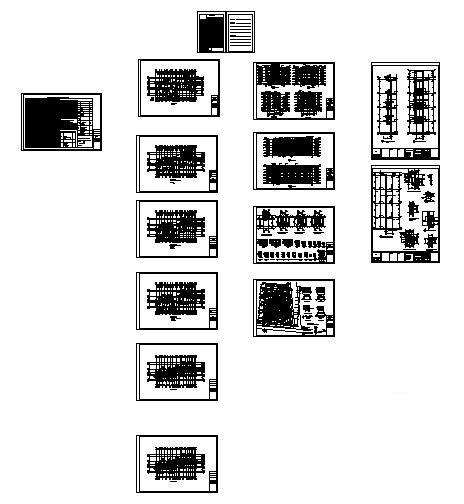

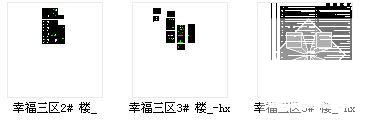

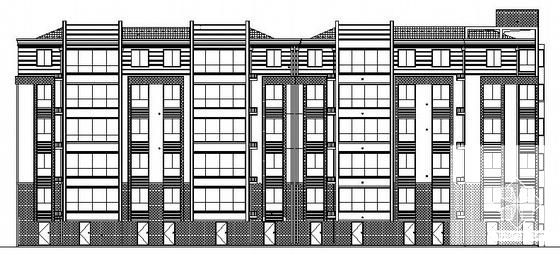

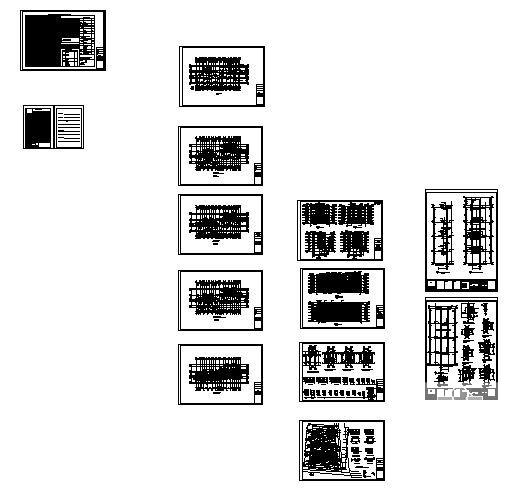

附件详情 2号楼该资料包含图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、门窗大样,门窗表,檐口作法,构造装饰做法一览表等,共14张图纸   使用功能:居住建筑   建筑总高度:16.7m   建筑面积:2255.23m2,(车库 353.53m2 ,住宅 1901.7m2 )   建筑基底面积:353.53m2   建筑工程等级: 三级   设计使用年限: 该项目结构体系-混合结构,以主体结构确定的建筑耐久年限为 50 年。    图纸设计深度: 施工图    建筑层数: 6      3号楼该资料包含图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、门窗大样,门窗表,檐口作法,构造装饰做法一览表等,共14张图纸   使用功能:居住建筑   建筑总高度:17.5m   建筑面积:3004.4m2,(车库 466.9m2 ,住宅 2537.5m2 )   建筑基底面积:466.9m2   建筑工程等级: 三级   设计使用年限: 该项目结构体系-混合结构,以主体结构确定的建筑耐久年限为 50 年。    图纸设计深度: 施工图    建筑层数: 6      5号楼该资料包含图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、门窗大样,门窗表,檐口作法,构造装饰做法一览表等,共14张图纸   使用功能:居住建筑   建筑总高度:17.5m   建筑面积:2899m2,(车库 444m2 ,住宅 2455m2 )   建筑基底面积:444m2   建筑工程等级: 三级   设计使用年限: 该项目结构体系-混合结构,以主体结构确定的建筑耐久年限为 50 年。    图纸设计深度: 施工图    建筑层数: 6 2 3 4


温馨提示:该资料由网友于2020-1-22 15:41:31上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12ddccf2cwse0d0ed.rar

2.69 MB

下载  售价: 100 积分    赚积分
