一份软土地区浅基坑支护CAD施工图纸(水泥土搅拌桩)(dwg)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目基坑普遍开挖深度为3.85米， 基坑工程 采用二级完全放坡形式进行开挖，设双轴水泥土搅拌桩重力坝止水帷幕。单桩断面φ700@500mm，双头搭接300mm。基坑采用轻型井点降水。
4张。

基坑支护剖面图

01基坑围护设计施工总说明.dwg

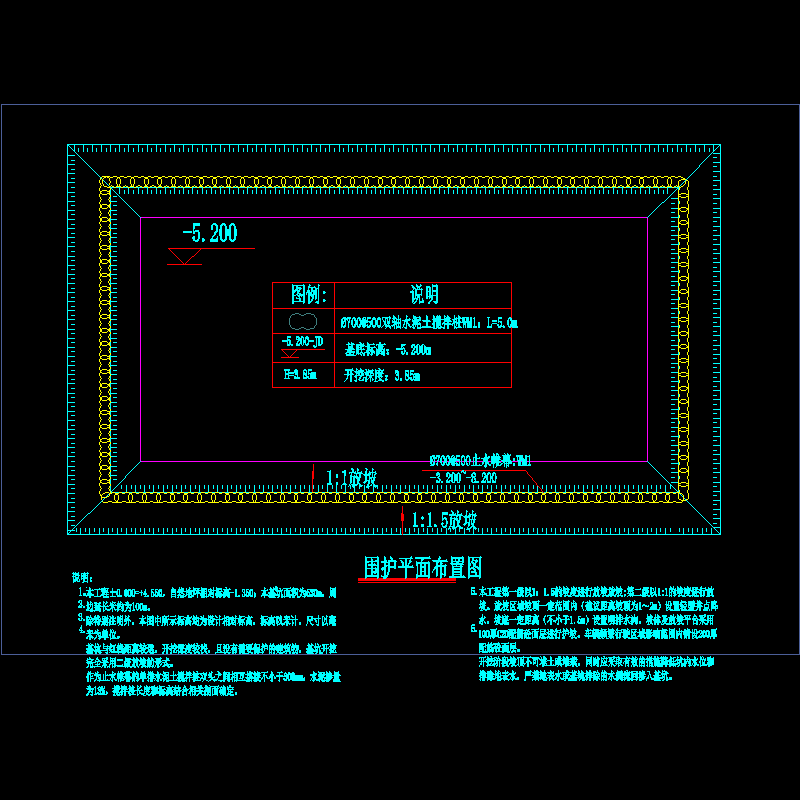

02围护平面布置图.dwg

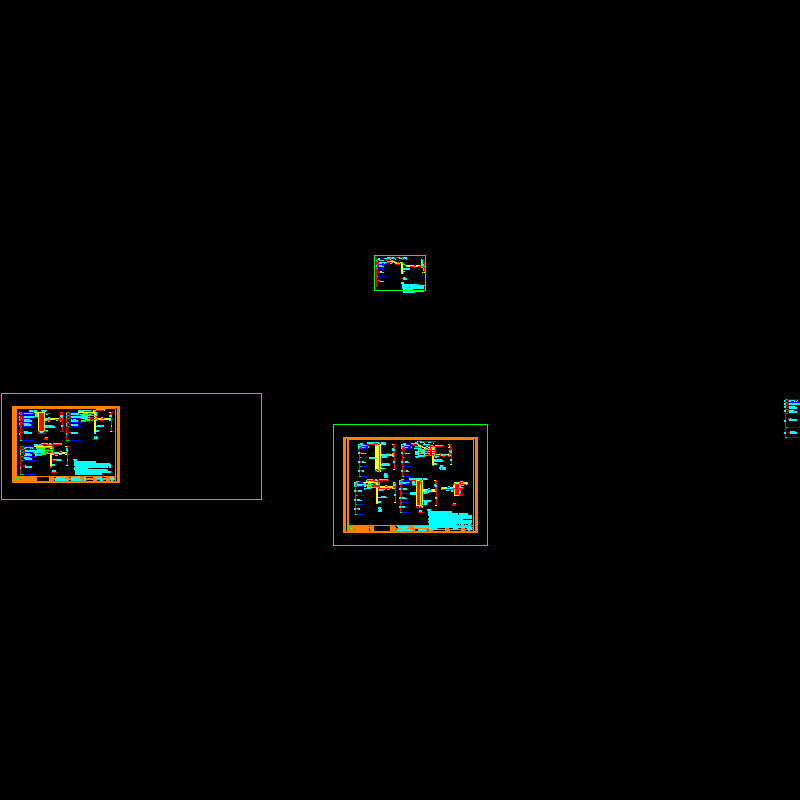

03围护结构剖面图.dwg

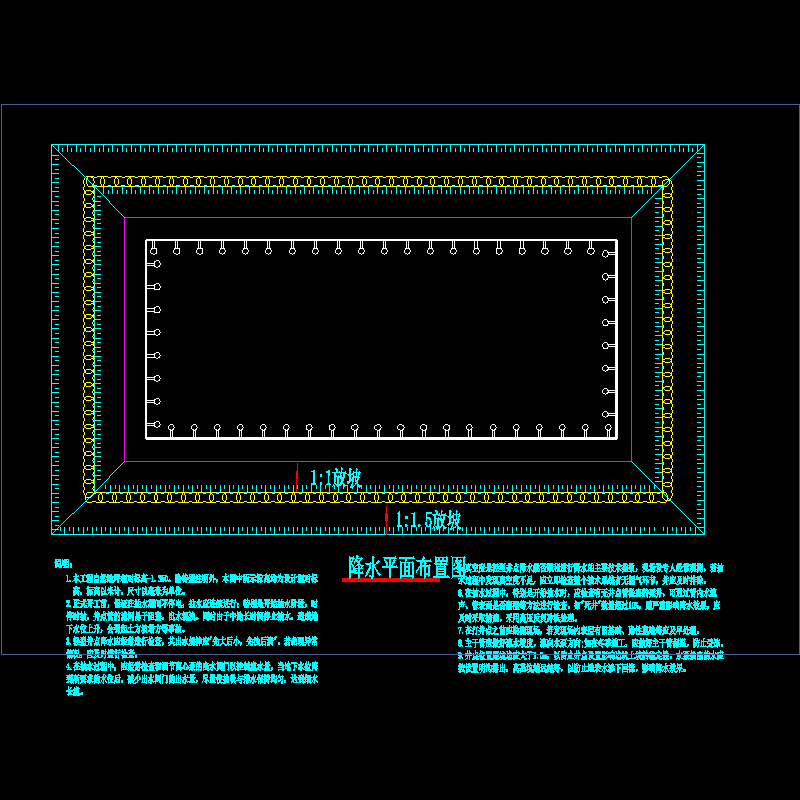

降水平面布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
