一、概述：

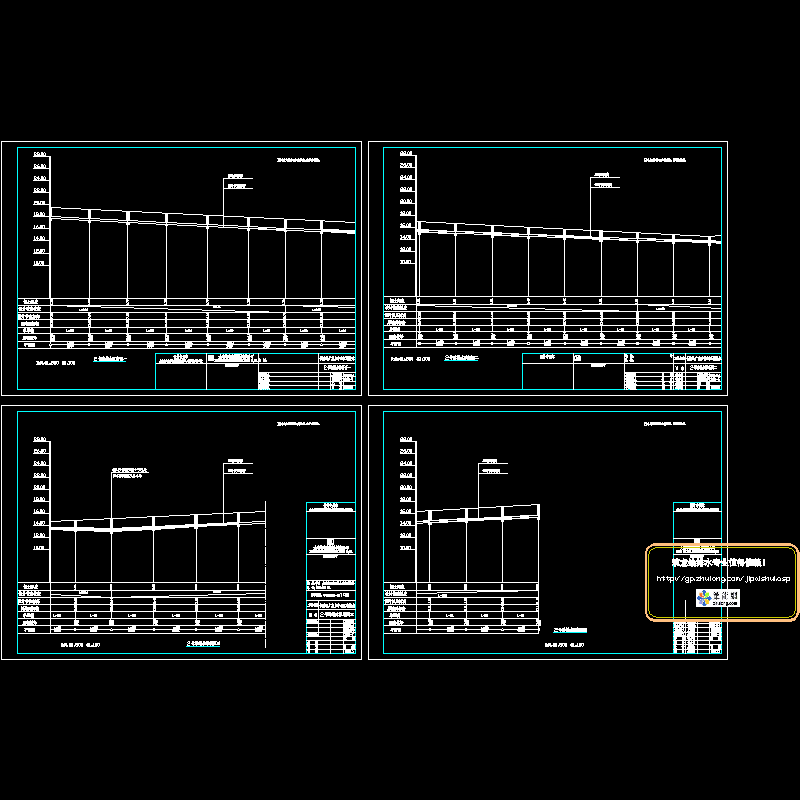

xx乡由于没有排水管线，严重影响了居民的生活环境，为了提高居民的生活质量，乡领导决定新建排水管线。排水体制采用雨、污分流制。雨水通过雨水沟收集后直接排放海湾中。污水由污水管线沿程收集后，送到新建污水处理厂，处理达标后方可排水海中，也可回用于绿化用水。通过与乡领导沟通，以及现场实际情况，经过计算后，确定设计方案。由于甲方提供的资料中没有规划道路标高，所以此设计中的原地面标高只是一个参考标高。
二、设计依据：
1、依据甲方工程设计委托书。
2、《室外排水设计规范》GBJ14-87（97版）。

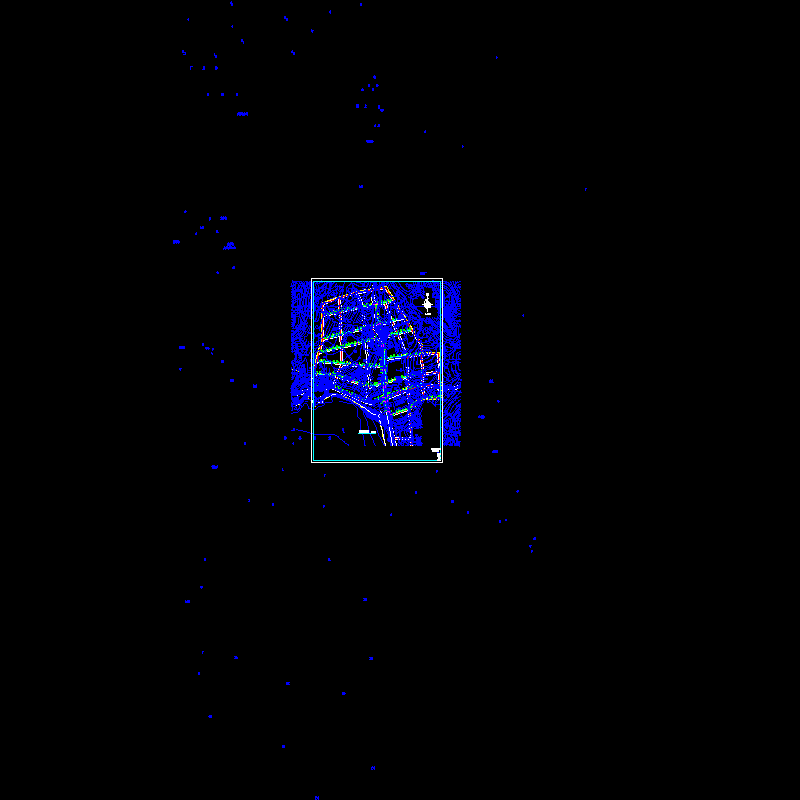

3、1：500平面图。
三、施工要求：
1、BM点为已知国家高程点。
2、排水管基础参照DPS-4图施工.（120 砼基础）
3、基础应坐落在原状土上。如遇回填土或软土层，则另行处理。

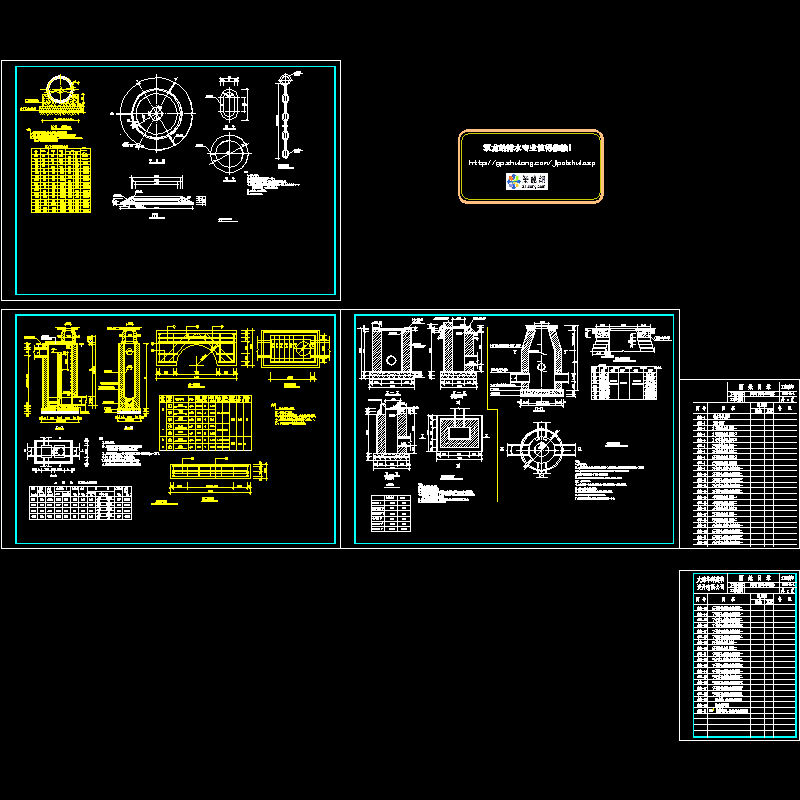

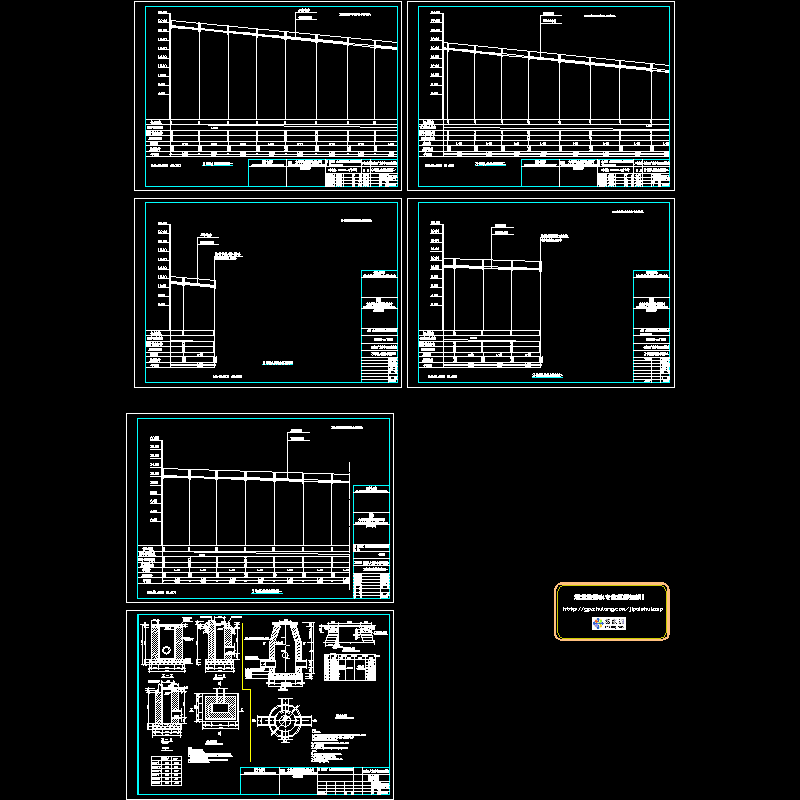

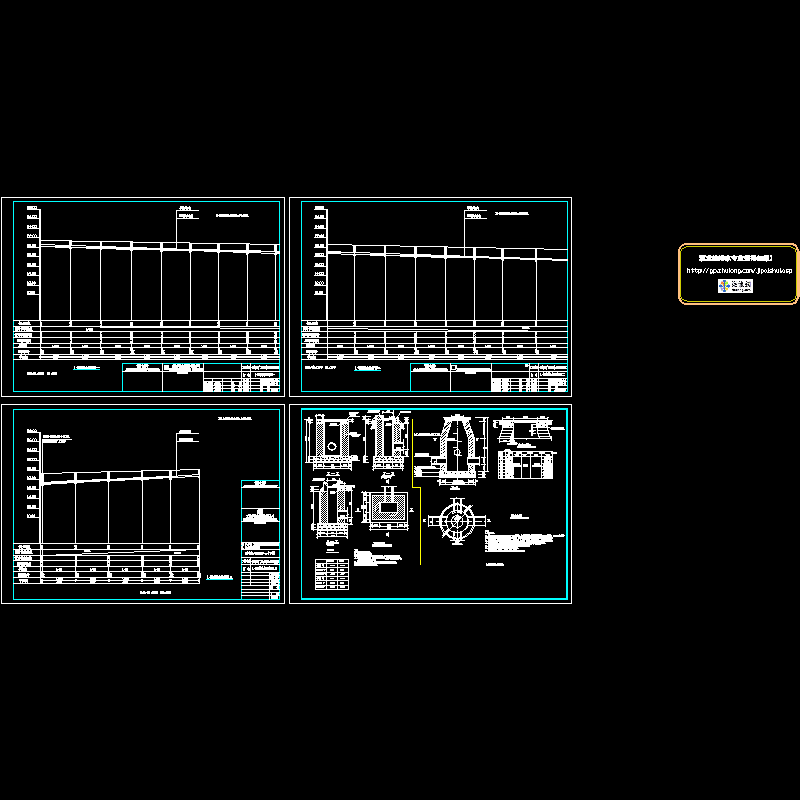

4、砖砌圆形φ1000检查井施工参照DPS-9图。
5、管道接口采用柔性胶圈接口，外封1:2水泥砂浆。
6、检查井井盖、井座施工参照DPS-25、26。检查井、雨水井井盖均加防盗链。
7、当沟槽土方用机械开挖时，保留20厘米土应用人工清槽至设计标高，不得超挖，如若超挖应进行地基处理。所有管沟回填参照路面恢复结构图。
8、当有地下水时应进行施工降水以保证干槽施工，当降水不力地基被扰动应进行地基处理。
9、施工前先校核各进出口标高。如果和设计标高有出入，请及时与设计单位联系，以做修改。
10、排水管道与其他管线（煤气、上水、电缆、电信、有线电视等）交叉，按照施工规范需做防护加固处理，经设计单位同意另出图后方可施工。
11、若现场实际情况与设计有出入，请施工单位及时与设计单位联系，待出设计变更单后，方可施工。
12、未尽事宜，需建设、施工、监理、设计等单位现场确定。

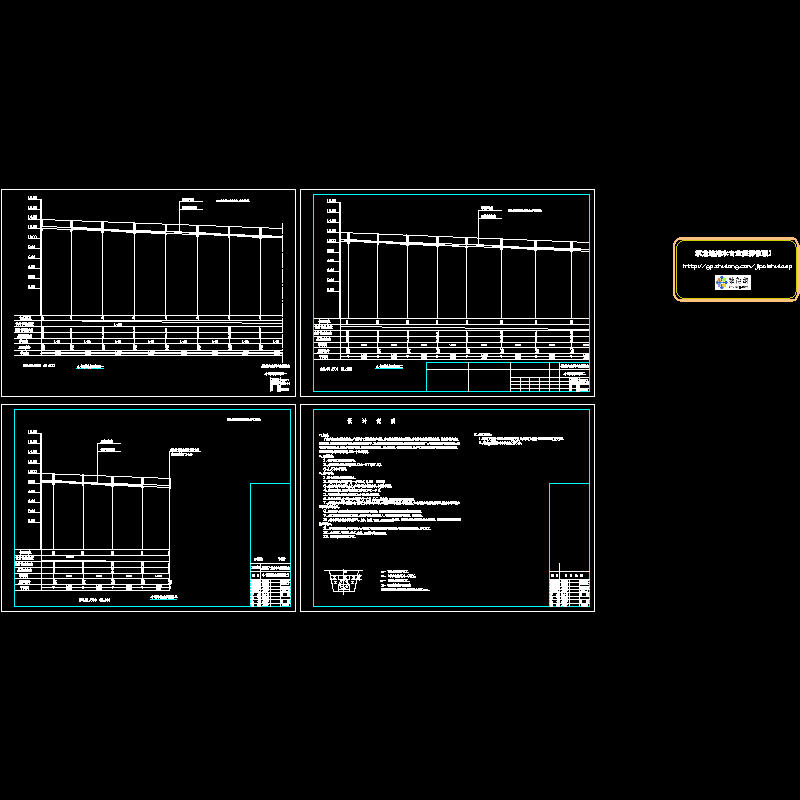

13、管道回填土要求见下图。
