一份两层底部框架结构维修平台结构CAD施工图纸（屋面夹心彩钢板）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构,钢结构
• 钢筋混凝土结构：框架
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：9张
• 设计年代：近代

附件详情

该项目下部采用混凝土框架结构，维修平台屋盖采用轻型钢架结构，屋面采用夹心彩钢板。设计基准期为 50年，抗震设防烈度为7度。
该资料包含：钢 结构设计说明 ，基础题，梁板柱图，钢结构大样图等共计9张图。
分享投稿时间：近几年。

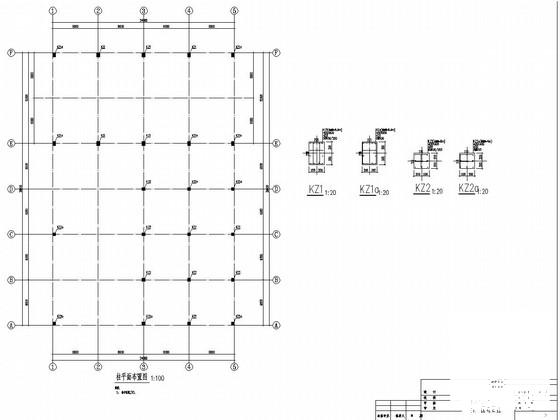

柱布置图

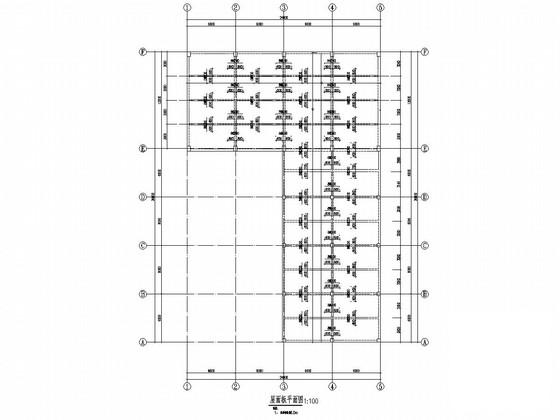

梁配筋图
