两层钢结构维修店结构CAD施工图纸(建筑CAD施工图纸)

  • 建筑类别:商业
  • 厂房建筑高度类型:多层厂房
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:18张

附件详情

该项目是福特4S店项目,两层钢结构,抗震设防烈度为8度,结构图纸:钢 结构设计说明 ,柱脚布置图,结构布置图,刚架详图,檩条布置图,节点详图等共计12张图;建筑图纸:设计说明、门窗表、用料说明,平立剖面图等共计6张图。

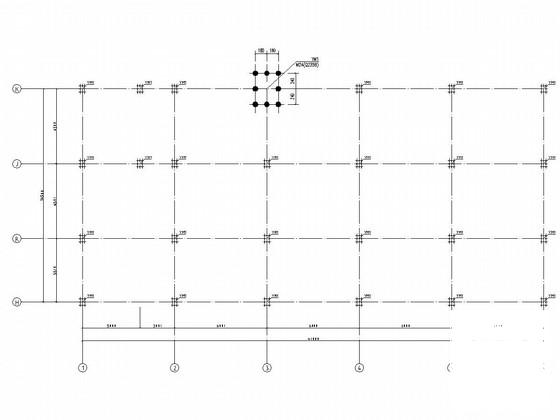

柱脚布置图

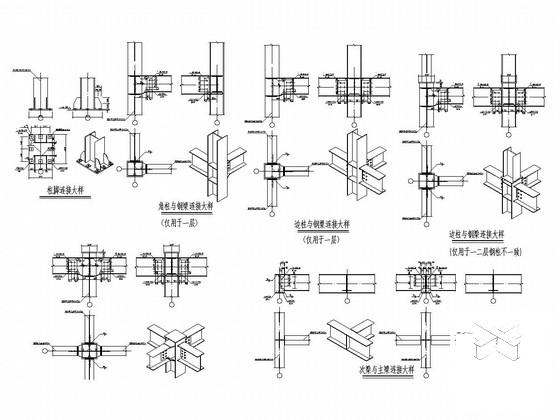

梁柱连接节点详图

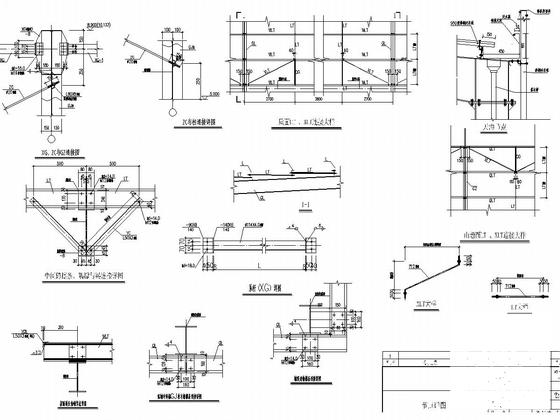

节点详图

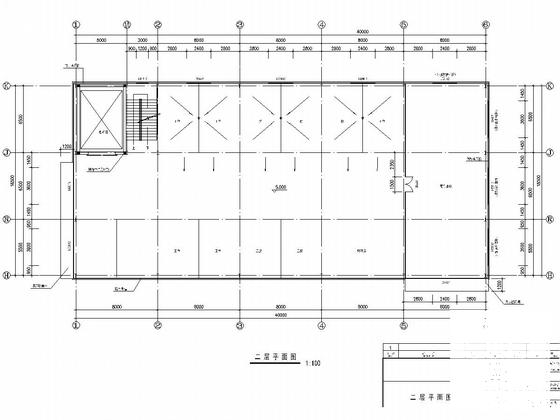

平面图

刚架详图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

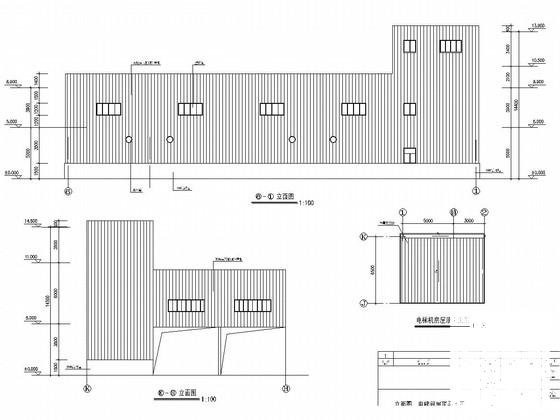

  • 钢结构建筑施工图 - 1
    钢结构建筑施工图 - 1
  • 钢结构建筑施工图 - 2
    钢结构建筑施工图 - 2
  • 钢结构建筑施工图 - 3
    钢结构建筑施工图 - 3
  • 钢结构建筑施工图 - 4
    钢结构建筑施工图 - 4
  • 钢结构建筑施工图 - 5
    钢结构建筑施工图 - 5
  • 钢结构建筑施工图 - 6
    钢结构建筑施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
