住宅楼小区5层住宅楼单体建筑设计CAD图纸

[复制链接]

0

主题

0

帖子

1030

积分

超级版主

Rank: 8Rank: 8

积分
1030
发表于 2020-1-22 22:06:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:砌体结构
  • 图纸设计深度 :方案(初设图)
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:1604平方米
  • 建筑高度:19.16m
  • 地上层数:5层
  • 设计效果图:无

附件详情

建筑层数为五层.建筑层高为2.9米,工程结构类型为砖混结构.建筑耐久等级为Ⅲ级.屋面防水等级为Ⅲ级.抗震设防烈度为7度.第三组,建筑合理使用年限为50年.建筑防火等级为Ⅱ级. 总建筑面积为1604平方米.其中车库面积为401平方米,阳台面积为234平方米,阁楼面积为401平方米.建筑高度19.16m,坡屋顶,外观细致精美。图纸为设计说明。平、立、剖。

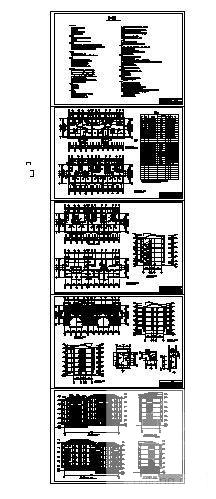

单体住宅楼 - 1
第 1 张图

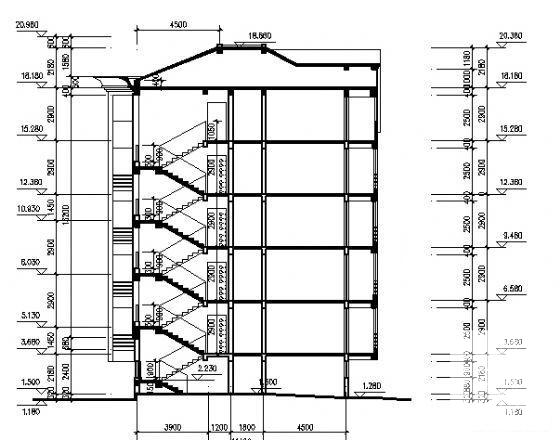

单体住宅楼 - 2
第 2 张图

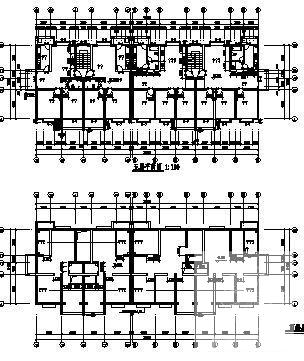

单体住宅楼 - 3
第 3 张图

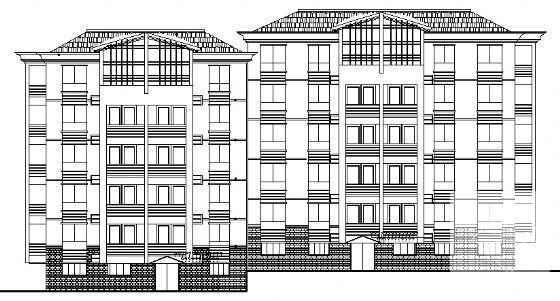

单体住宅楼 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-22 22:06:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12df0wcc1s12ccef0.rar

491.47 KB

下载  售价: 100 积分    赚积分
