11层住宅楼小区电气施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:11层
  • 负荷等级:二级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 强电设计:低压配电, 电气照明, 建筑物防雷, 接地安全
  • 弱电设计:出入口控制系统, 通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

  • 1、电气设计说明
  • 2、配电系统图
  • 3、动力干线平面图

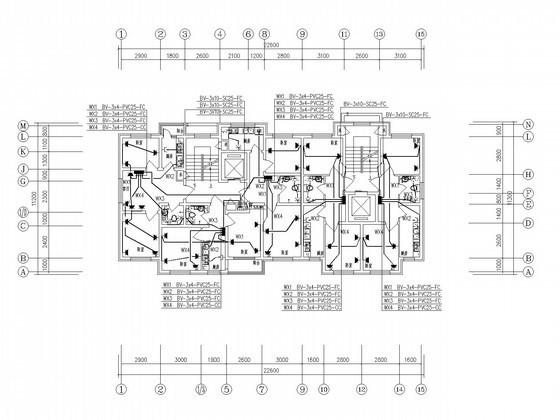

  • 4、 照明平面图
  • 5、插座平面图
  • 6、 弱电平面图
  • 7、 防雷接地 平面图

附件详情

该附件是某高层住宅小区电气施工图纸,总17共张。
建筑层数:地上十一层住宅。
该项目设计包括以下电气系统:1.380/220V配电系统;建筑物防雷、接地系统及安全措施;有线电视、宽带、电话、可视对讲系统;

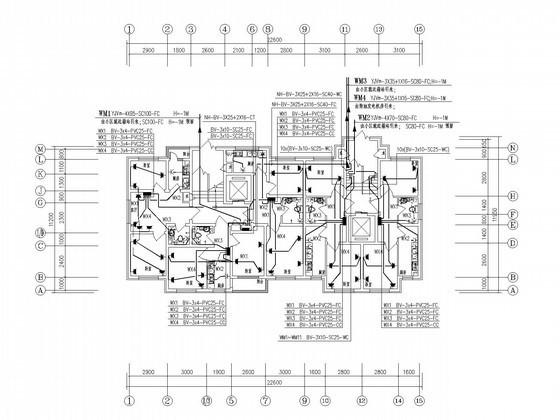

一层干线、插座平面图

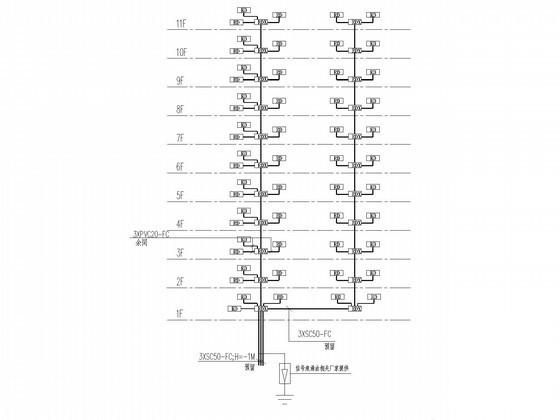

弱电系统示意图

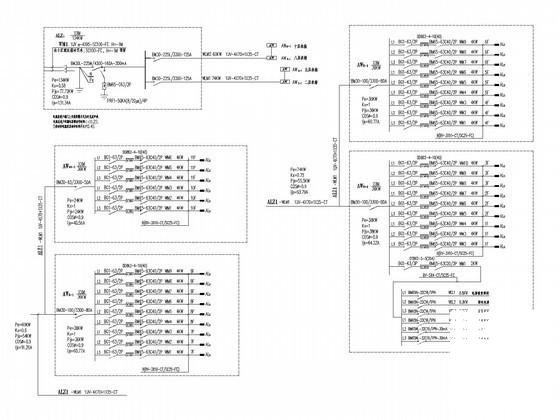

配电系统图(一)

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅电气施工图纸 - 1
    住宅电气施工图纸 - 1
  • 住宅电气施工图纸 - 2
    住宅电气施工图纸 - 2
  • 住宅电气施工图纸 - 3
    住宅电气施工图纸 - 3
  • 住宅电气施工图纸 - 4
    住宅电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
