2层洛带文化艺术村街区小镇住宅（4号楼）建筑施工CAD图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 商业聚合形态：“线”型
• 建筑类别：低层商业街
• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：中式风格
• 图纸设计流派：新中式
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑高度：6.18m
• 地上层数：2层
• 设计效果图：无

附件详情

建筑设计结构形式为：砖混结构
抗震设防烈度：6
层数为： 2层
高度为： 6.18米
屋顶形式：坡屋顶

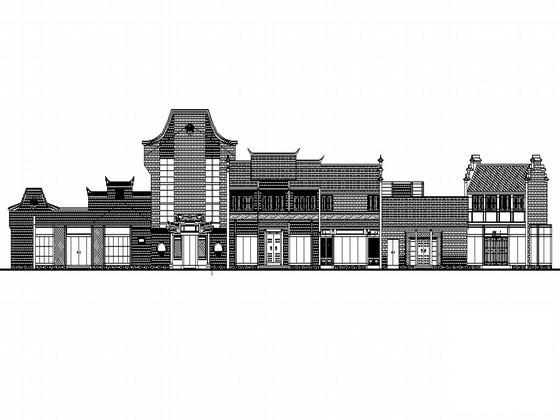

这份参考资料包括各层建筑平面、立面、剖面图、墙身大样、檐口作法等
设计功能包括：商铺、店面。

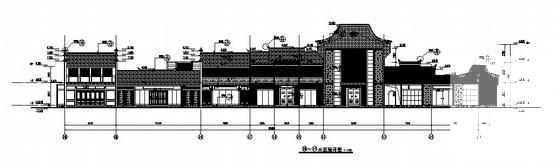

剖面

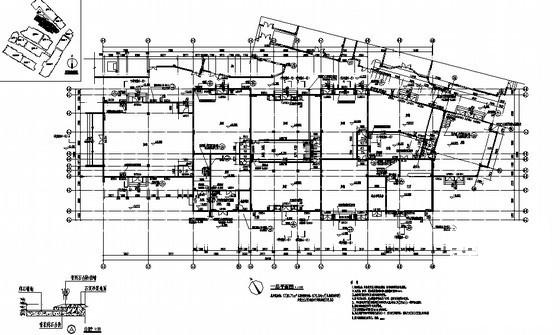

平面

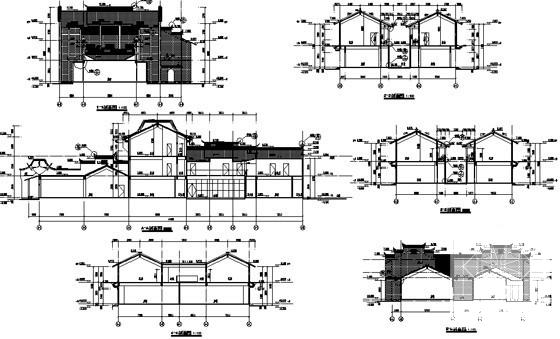

剖面图

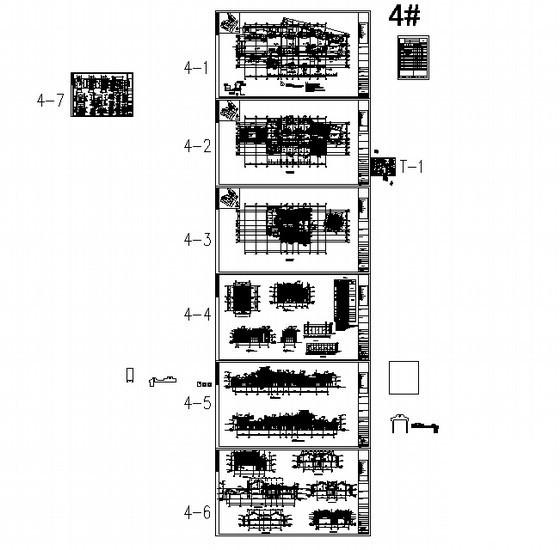

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-14 09:03:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
