3层坡地B型2号别墅建筑结构水电CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 点击这里 搜索更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 外立面材料：涂料
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：57张
• 建筑高度：11.5m
• 地上层数：3层
• 设计效果图：无

附件详情

该资料为[四川省都江堰市]某三层坡地B型2号别墅建筑结构水电施工图
工程建筑建筑设计结构形式为：框架结构、层数为： 3层、高度为： 11.5米、屋顶形式：红色装饰瓦坡屋顶
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共19张图纸
设计功能包括：车库、会客厅、多功能室、视听室、工人房、卧室等。

另配有结构施工图15张、电施工图16张、水施工图7张。

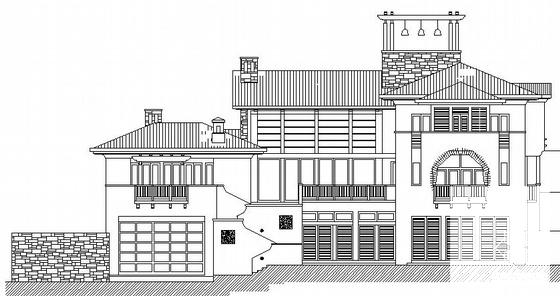

第 1 张图

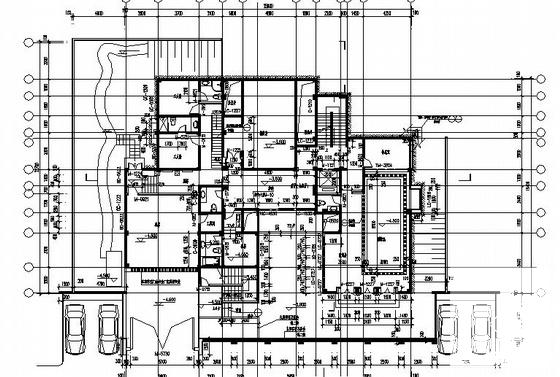

第 2 张图

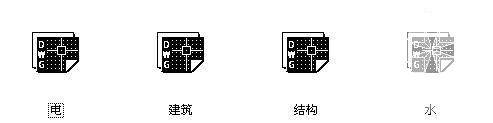

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
