酒业公司车间办公楼结构CAD施工大样图(dwg)

shenshenmi

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

烟台某酒业公司车间办公楼结构图
建筑面积：9548.14平方米
抗震设防烈度：6度
基本风压：0.55KN/平方米
基本雪压：0.15KN/平方米
该资料包含：
施工说明、地下酒窖平面图、地下酒窖通风孔大样图、地下酒窖地面排水平面图、门窗表、各层平面图、屋面排水布置图、立面图、剖买泥土、屋面檩条布置图、大样图、基础平面布置图、基础详图、设备基础图、暖汽沟 平面布置图 、地下酒窖顶板配筋图、柱配筋平面图、各层梁配筋图、各层顶板配筋图、结构平面图、屋面结构布置图、后砌墙体与排架柱拉结大样图、圈梁与排架柱连接大样图、屋面檩条、拉条、隅撑布置图、西部地下酒窖进口平面图、顶盖楼板配筋图、底下酒窖楼梯甲施工图、楼梯施工图、屋面支撑大样图、钢梁与混凝土抗风、柱连接大样图、屋面接板大样图、屋面广告牌共36张图纸。

2

3

4

第 1 张图

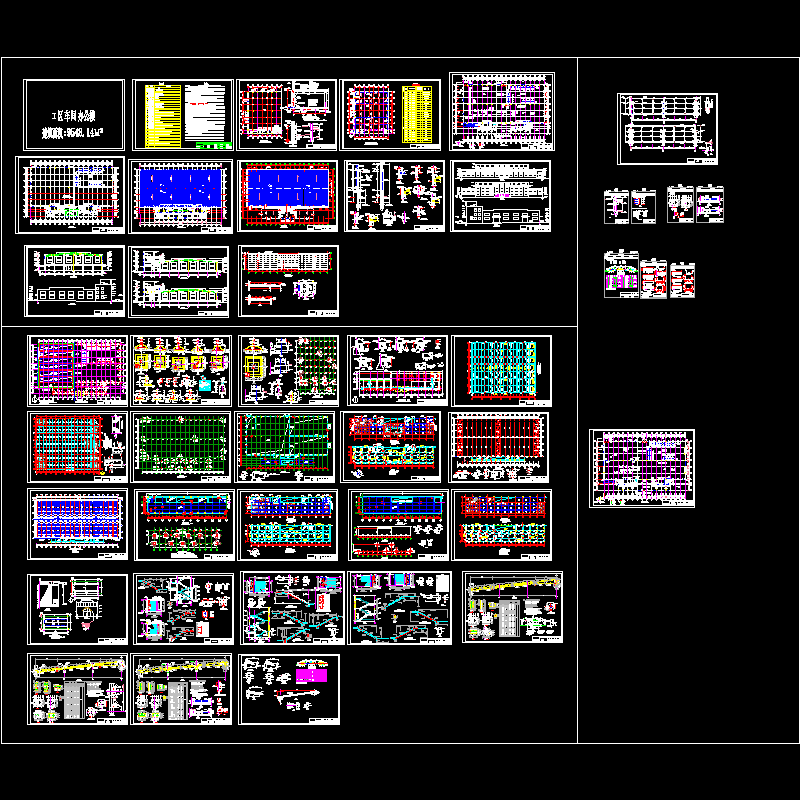

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
