船业公司涂装车间屋面网架结构设计施工CAD图纸

• 建筑类别：工业建筑

• 建筑高度类型：单层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：钢结构

• 钢结构：网架

• 结构最大跨度：28.8m

• 风压：1.0kN/平方米

• 雪压：0.5kN/平方米

• 参考图纸：43张

• 设计年代：近代

附件详情

某船业公司涂装车间屋面网架结构设计图
该资料为：某船业公司涂装车间屋面网架结构设计图
该资料包含：

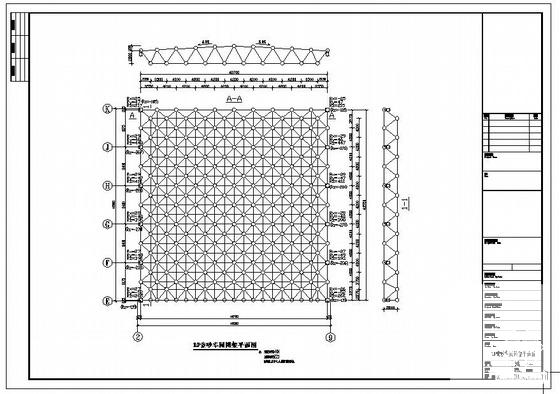

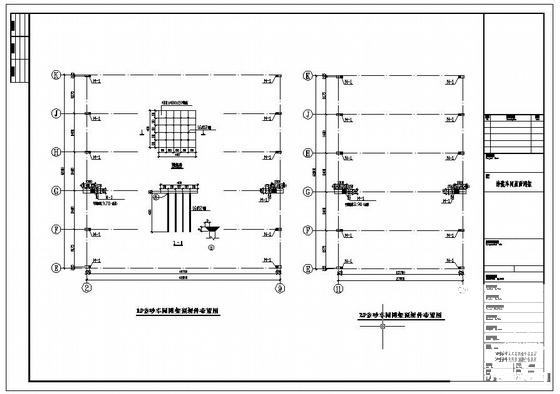

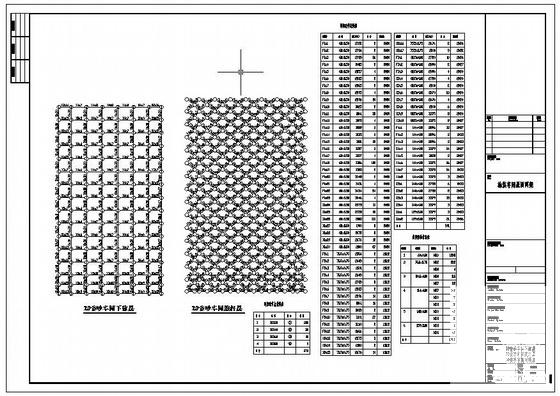

设计与施工说明、喷砂车间网架平面图、喷砂车间上弦层、喷砂车间腹杆层、喷砂车间檩条布置图、喷砂车间屋面布置图、喷漆车间网架预埋件布置图、柱间支撑立面图共43张图纸
