3层框架结构主体网架屋盖车站主站房结构CAD施工图纸(dwg)(7度抗震)

uuyy88 · 发表于 2020-8-15 12:35:00

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：交通建筑
建筑高度：多层建筑
地上层数：3层
地下层数：0层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：砌体结构,钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：网架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：7度抗震
风压：0.4kN/平方米
雪压：0.25kN/平方米
参考图纸：64张
设计年代：近代

附件详情

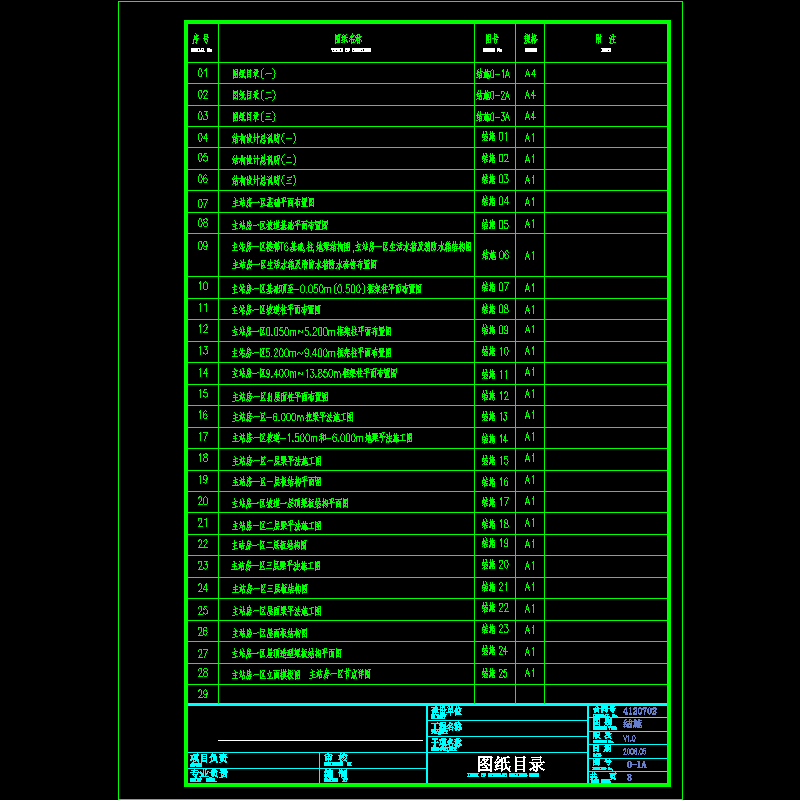

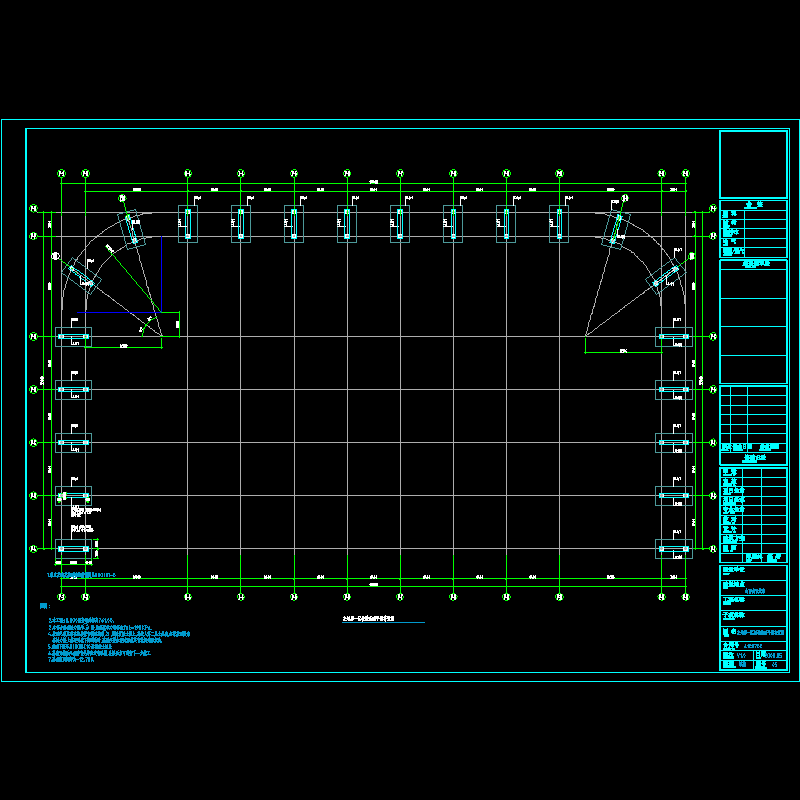

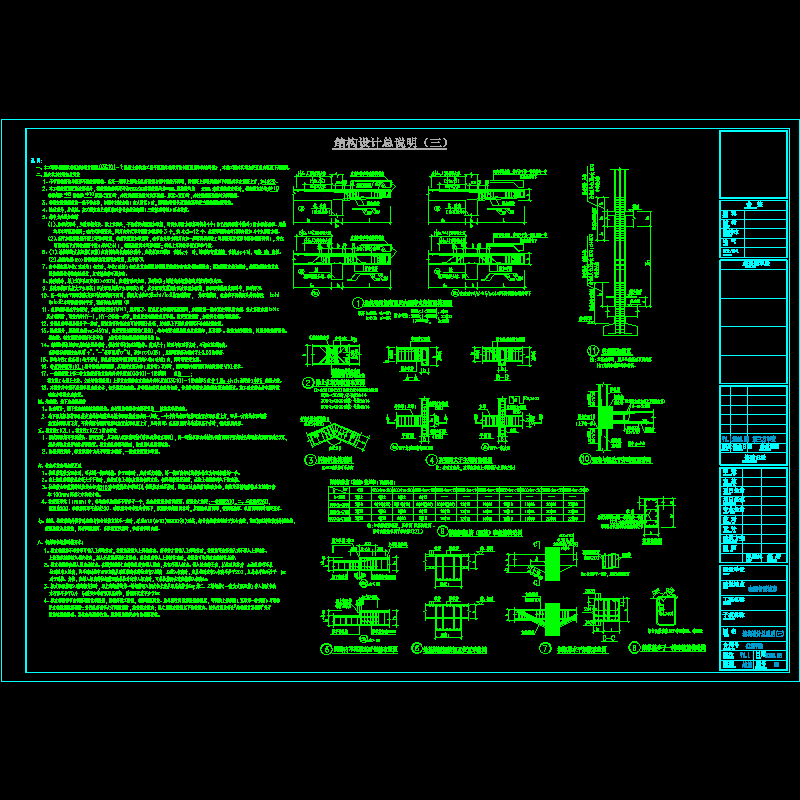

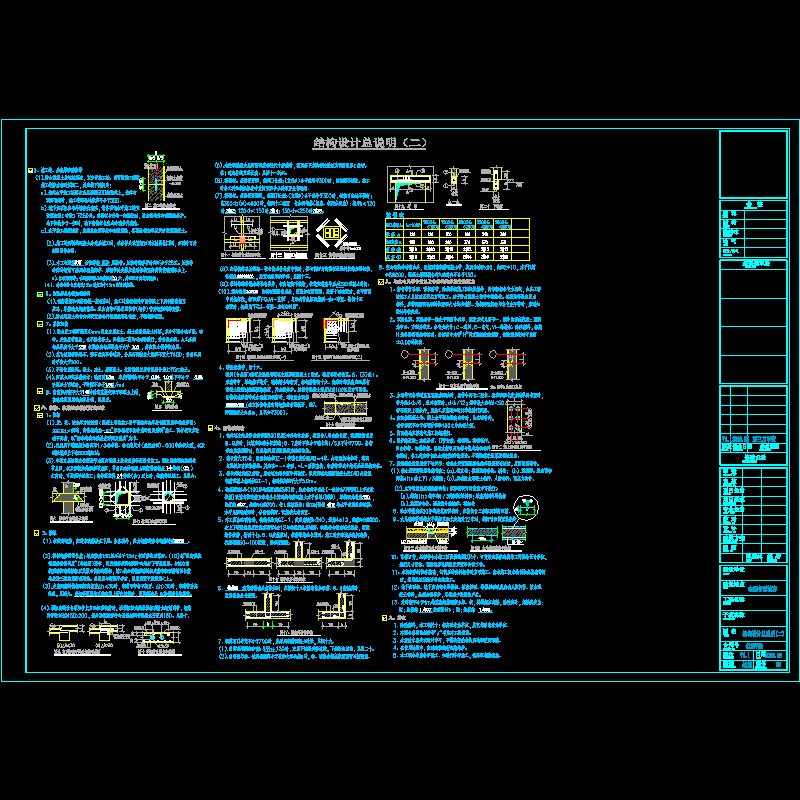

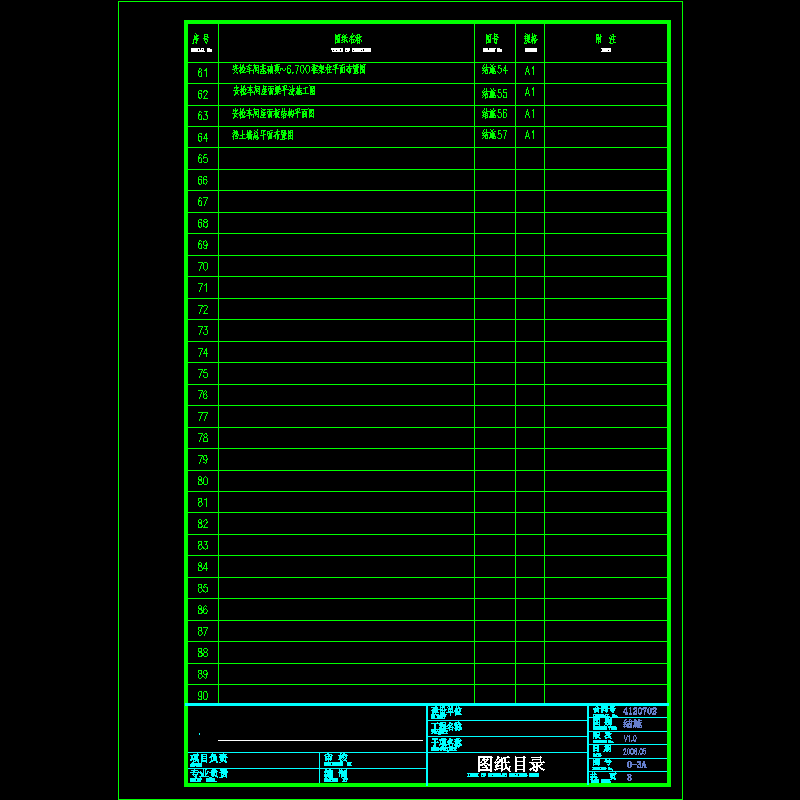

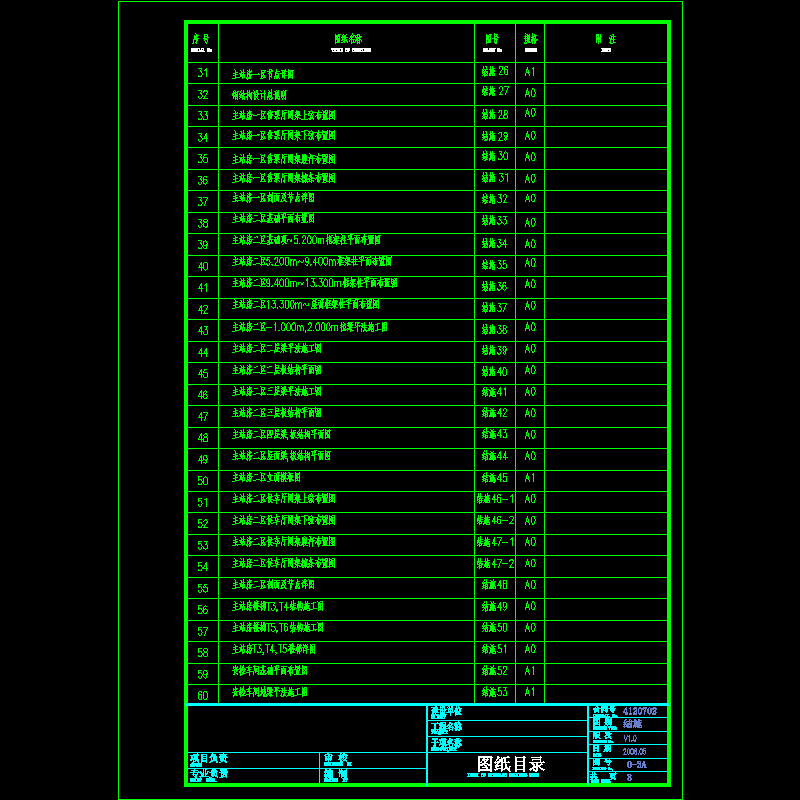

山西某车站主站房全套结构施工图，主站房一区二区为框架结构，售票厅、候车厅为网架结构，钢网架节点为刚接，采用钢管相贯等强焊接。径向钢管的接长应采用等强度焊接。。全套图纸64张，包括资料目录、结构设计总说明、基础平面布置图、坡道基础平面布置图、楼梯T6基础,柱,地梁结构图、框架柱平面布置图、梁平法施工图、车厅网架上弦布置图、候车厅网架腹杆布置图、候车厅网架檩条布置图等。
