公司主生产车间建筑结构CAD施工大样图(dwg)(7度抗震)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：工业建筑
• 厂房建筑高度：单层厂房
• 地上层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 结构最大跨度：30m
• 抗震设防烈度：7度抗震
• 风压：0.50kN/平方米
• 雪压：0.35kN/平方米
• 参考图纸：17张
• 设计年代：近代

附件详情

内蒙古鄂尔多斯某公司主生产车间建筑结构图
该资料为：内蒙古鄂尔多斯某公司主生产车间建筑结构图
该项目位于内蒙古鄂尔多斯市；该项目为两连跨生产厂房，跨度为2x30.000m，柱距为7.500m，工程主体为一层，门式刚架结构体系，檐口标高为12.500米；A~E轴跨内有4台吊车，其中1~15轴线之间运行两台20t吊车，规格为：S=28.50m，Q=20吨, 空操桥式起重机；15~31轴线之间运行两台32t吊车，规格为：S=28.50m，Q=32吨, 空操桥式起重机；E~J轴跨内有4台吊车，其中1~15轴线之间运行两台20t吊车，规格为：S=28.50m，Q=20吨, 空操桥式起重机；15~31轴线之间运行两台32t吊车，规格为：S=28.50m，Q=32吨, 空操桥式起重机。
工程主体为一层，轻型门式刚架结构体系，檐口标高为7.500米。
基本风压：0.50kN/平方米，地面粗糙度B类
基本雪压：0.35kN/平方米
该资料包含：
建筑图：
资料目录、说明、门窗表、装修构造做法表及详图、建筑平面图、建筑立面图、建筑剖面图、屋顶平面图、建筑节点大样共6张图纸；
结构图：
钢结构设计总说明、地脚锚栓平面布置图、钢柱及其支撑平面布置图、屋面结构平面布置图、屋面檩条平面布置图、墙梁布置图、柱间支撑布置图及其详图、吊车梁 平面布置图 、DCL-1、DCL-1A、DCL-1AF、DCL-2、DCL-2A、DCL-2AF、吊车梁与牛腿、钢柱连接大样图、刚架详图共11张图纸。

2

3

4

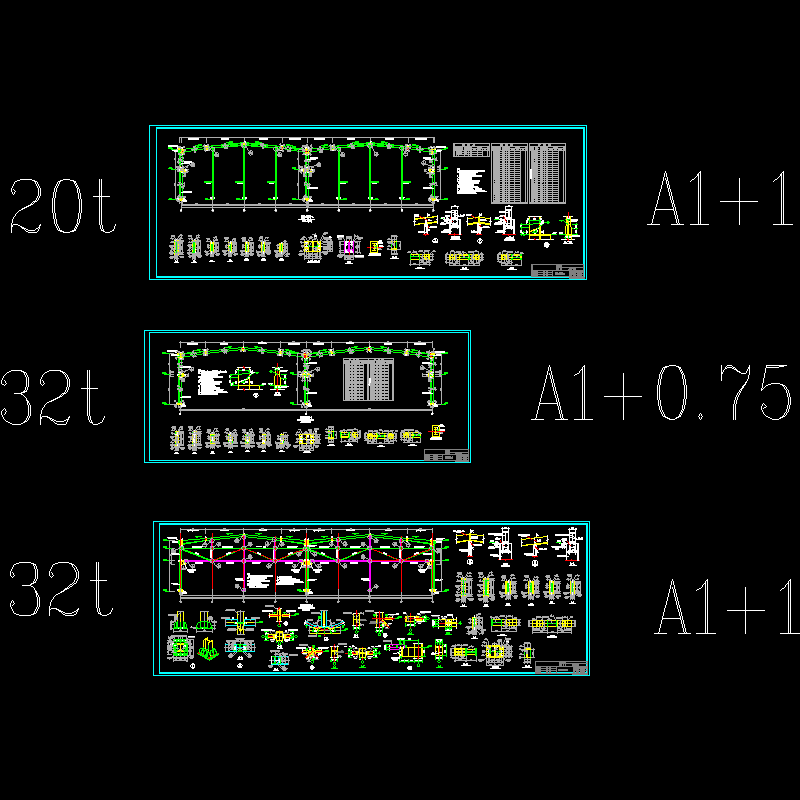

主刚架.dwg

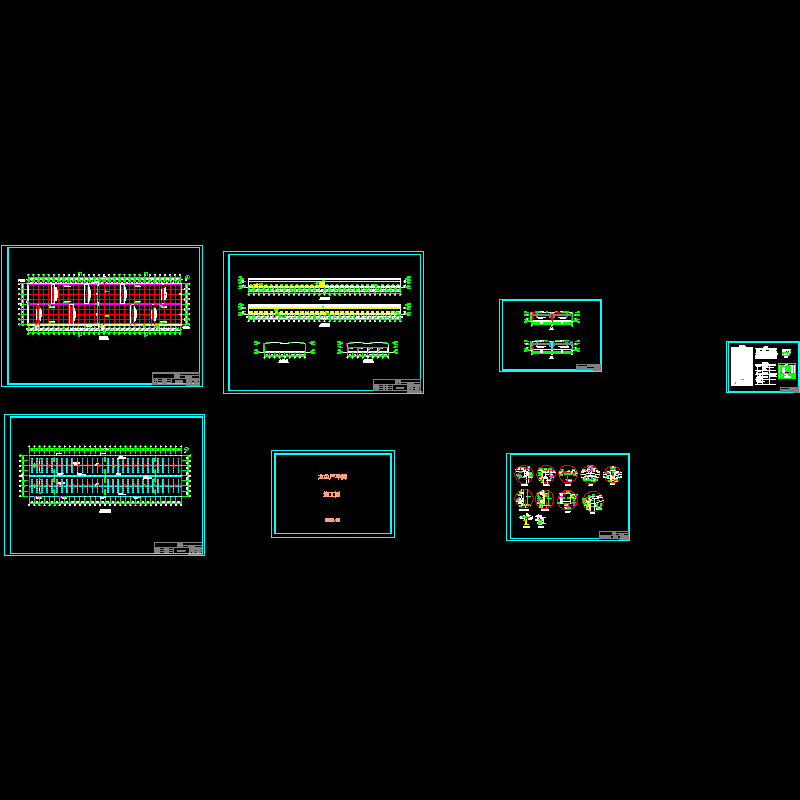

建筑.dwg

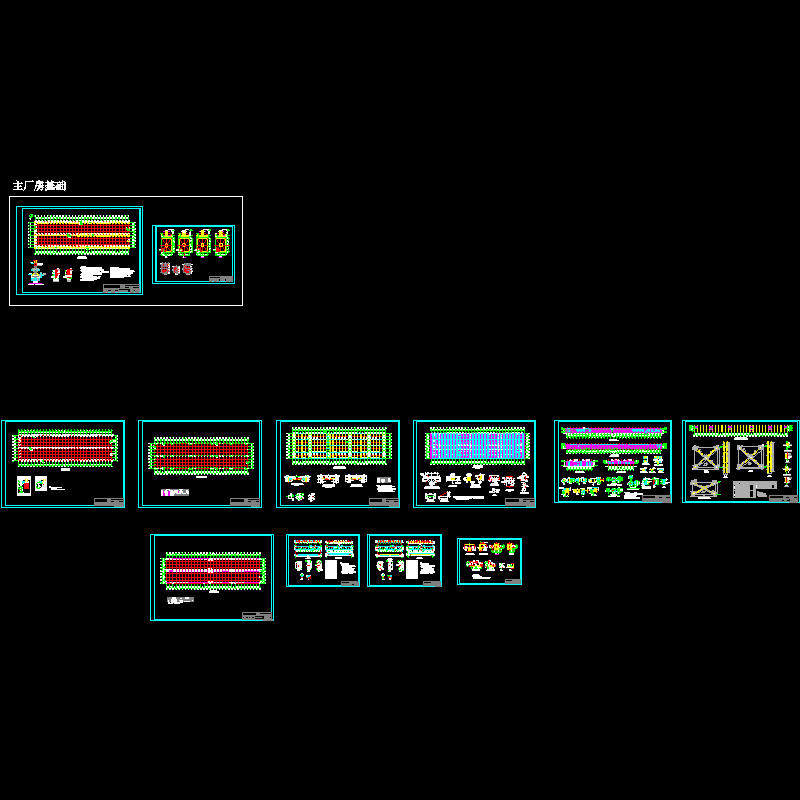

结构.dwg

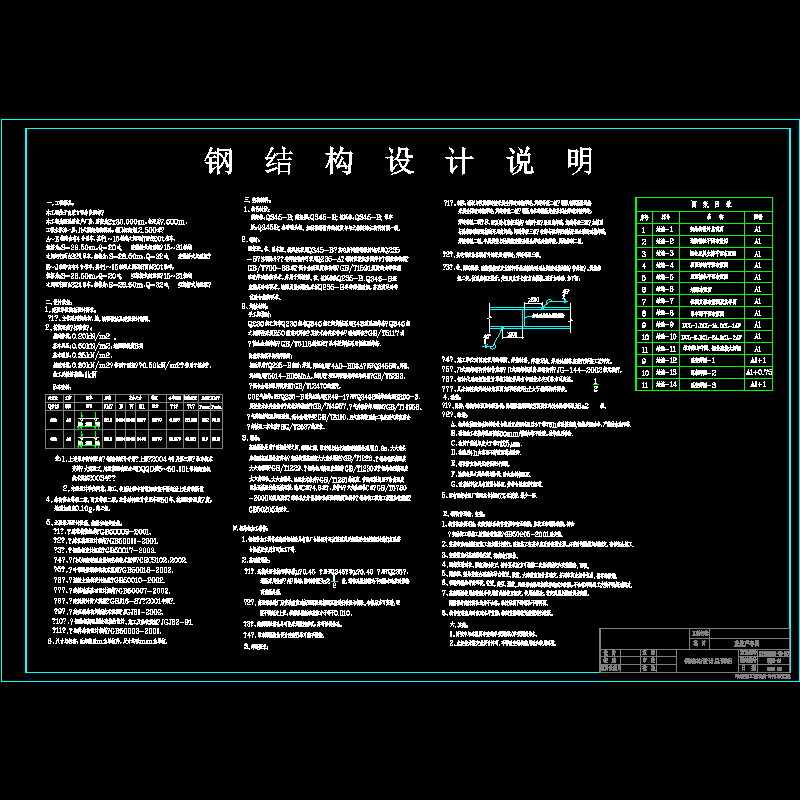

设计说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
