[框架结构]2层欧式别墅建筑dwg格式CAD施工图纸(Y1户型)

[复制链接]

0

主题

0

帖子

1647

积分

超级版主

Rank: 8Rank: 8

积分
1647
发表于 2020-1-22 23:51:26 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 图纸设计深度:方案(初设图)

附件详情

该资料为:某二层欧式别墅建筑方案(Y1户型)
工程建筑面积约为:245.91平方米
首层面积:127.08平方米
二层面积:118.83平方米
建筑设计结构形式为:框架结构
层数为:二层
高度为:9.889米
这份参考资料包括:各层建筑平面,立面,剖面图,共2张图纸。
设计功能包括:双车库,门厅,客厅,家庭室,餐厅,厨房,卫生间,洗衣房,工人房,卫生间,4个卧室,更衣室,书房等。


2

2

3

3

4

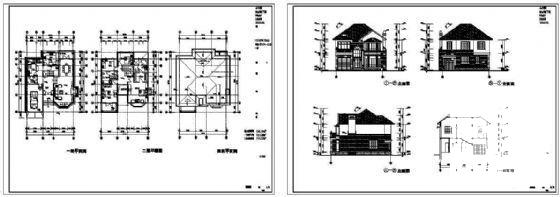

第 1 张图
第 1 张图

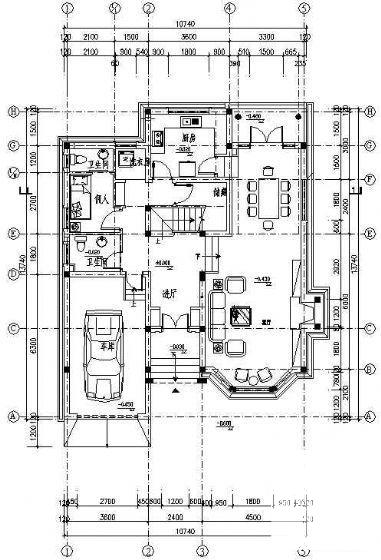

第 2 张图
第 2 张图

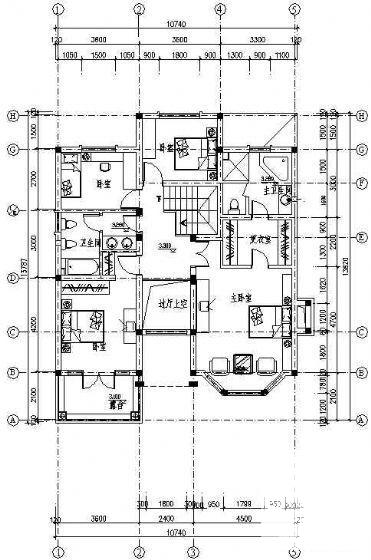

第 3 张图
第 3 张图

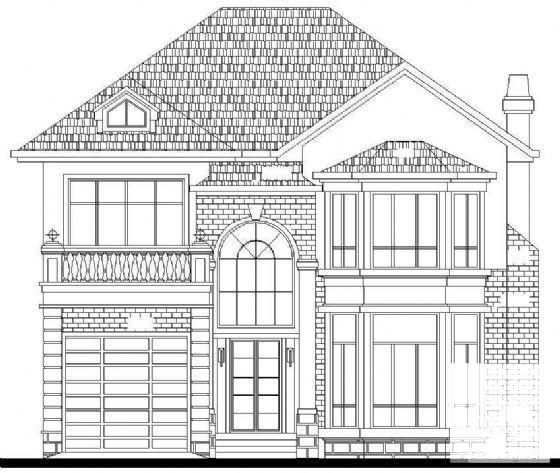

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-22 23:51:26上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12dfs2wfc1s112ces.rar

854.15 KB

下载  售价: 100 积分    赚积分
