机房七氟丙烷气体灭火设计CAD图纸(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一套完整的CO2气体灭火和七氟丙烷气体灭火图纸；包括了设计说明、平面图、系统图、及系统组件，相当完整。可供类似工程设计之用。
一 、设计依据
1.GB 50370-2005《气体灭火系统设计规范》
2.GB 50116-98《 设计规范》；
3.GB 50263-97《气体灭火系统施工及验收规范》；
4.云南省工程建设地方标准《HFC-227ea灭火系统技术规程》；
二 、设计条件
1.该项目共设一套七氟丙烷组合分配系统，保护2个独立的区域。
2.本系统按全淹没灭火方式设计。设计喷放时间7秒。
三 、本系统具备的基本功能
1.保护区域内具有独立的火灾自动探测、自动报警、灭火控制及气体灭火功能。
2.具有系统自动、手动两种电启动方式和人工应急强制启动方式。
3.在自动方式下，系统具备在两只不同类型火灾探测器复合动作的情况下，自动释放七氟丙烷气体灭火的功能。在开始释放气体前，具有0-30秒可调的延时功能，同时在保护区内外可发出声光报警，以通知人员疏散撤离。
4.在手动电启动方式下，人员可在保护区外，利用启动按钮启动七氟丙烷灭火设备，气体释放前同样具有延时声光报警功能。（这种手动启动方式在自动状态下同时有效）。
5.在系统因电或控制装置故障等原因造成灭火装置无法电启动时，可以在瓶组间利用人工气动或机械的方式释放七氟丙烷气体灭火。
6.无论是采用自动或手动按钮方式启动了气体灭火装置时，在开始释放前的延时阶段，均可以在区域外利用手动紧急停止按钮，终止系统的进一步动作。
7.无论在手动或自动状态下，任一探测器的动作都会引起有效的报警。
8.在本系统发出火灾报警和启动灭火设备时，本系统的火灾报警及联动灭火控制器应向消控中心的集中报警控制器给出反馈信号。

2

第 1 张图

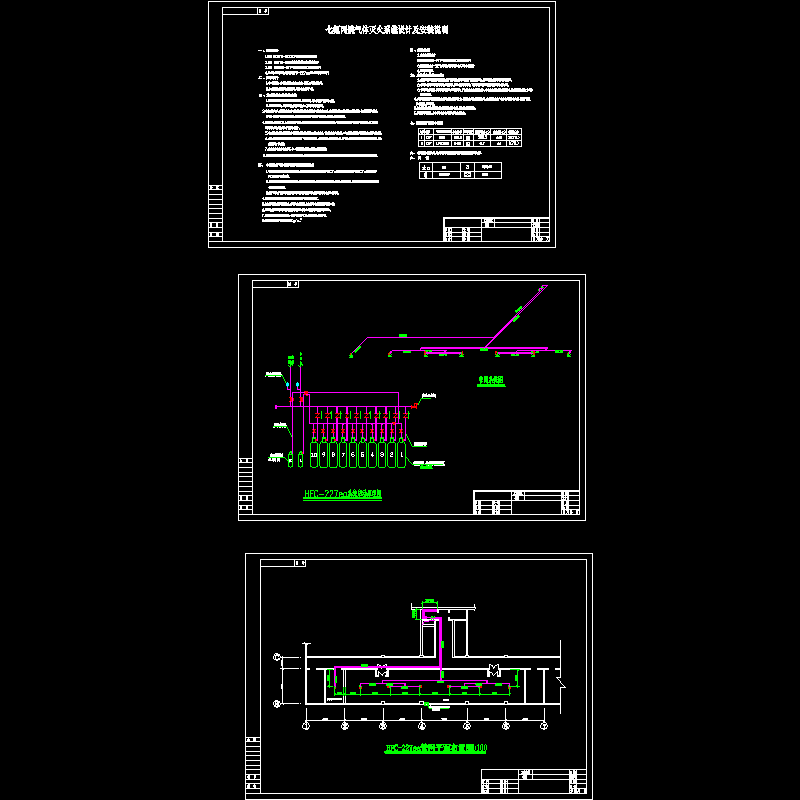

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
