一份60万平23层低密度复合建筑群给排水CAD图纸（消防炮七氟丙烷）

ff6677 · 发表于 2020-2-22 00:55:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：600000平方米
建筑地上层数：23层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：94张
设计年代：近代
地下室用途：商业,车库,设备用房
生活供水设计：生活给水系统
生产供水设计：热水系统,循环冷却水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室内消火栓系统,喷淋系统,消防炮系统,气体灭火系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区,四区
排水体制：污废合流,雨污分流
排水技术：重力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：气体消防,消防炮
大样节点：水箱,水泵,泵房,气体灭火,厨房,卫生间,集水坑,阀门管件,设备房布置
热水供应方式：集中热水供应
项目所在地：安徽

附件详情

给排水设计总说明
消火栓消防给水系统原理图
生活给水系统原理图
水表井大样图
自动喷淋消防给水系统原理图
雨水系统原理图
排水系统原理图
自动喷淋消防给水平面图
给排水平面图
卫生间大样图
消防炮设计说明、系统原理图
气体灭火系统平面、装置及设计说明
给水系统图
消火栓系统图
潜污泵安装示意图
雨水、冷凝水、阳台水系统图
厨卫详图

附件详情

该项目位于安徽，项目占地780亩，建筑面积达60万平米，融合了多层、小高层、花园洋房、别墅、商业街、SOHO公寓等多种建筑形态，整个社区容积率为1.2，绿化率高达45%，是屈指可数的低密度复合大盘。该附件涉及住宅小区住宅楼及商业中心的给排水设计，该项目耐火等级二级,建筑设计结构形式为框架剪力墙结构；抗震设防烈度为6度；设计使用年限50年。楼层为11层和23层，地下二层。该项目设有生活给水系统、生活污水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、大空间喷射型自动射流灭火装置系统、七氟丙烷自动灭火系统。
，共94张图纸。

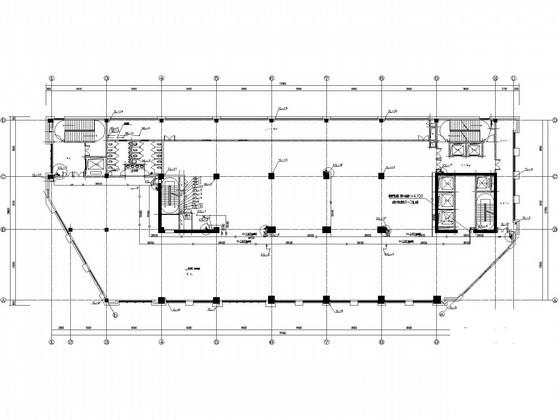

2层给排水平面图

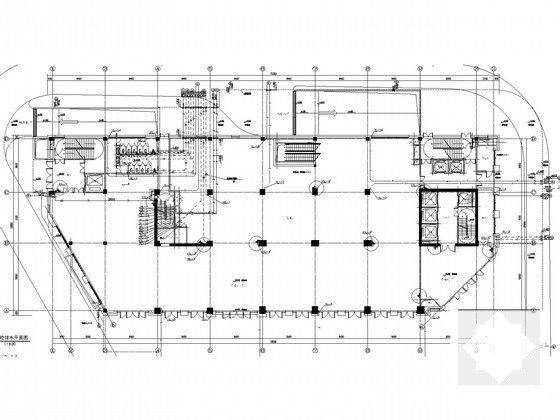

四层给排水平面图

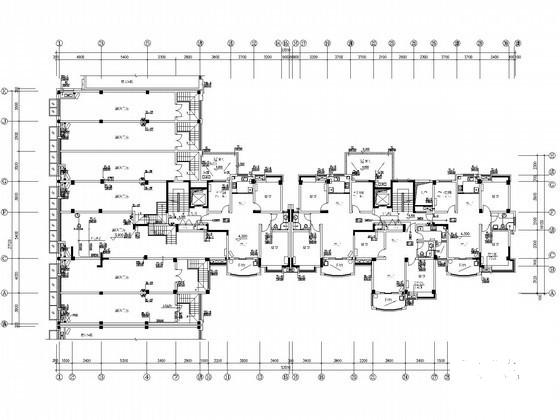

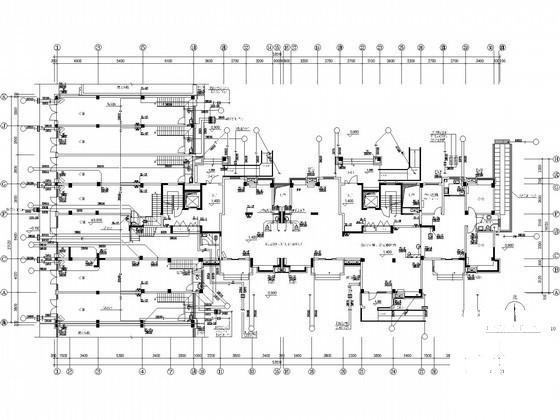

一层给排水平面图

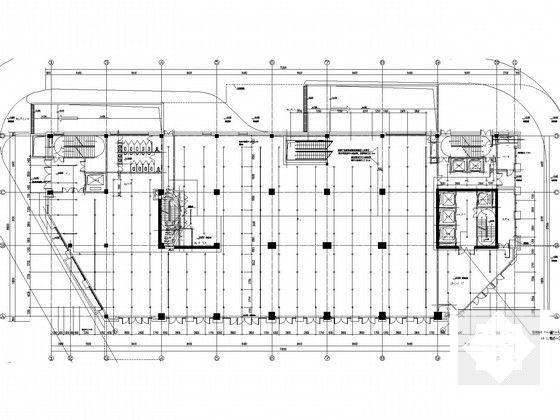

一层自动喷淋平面图

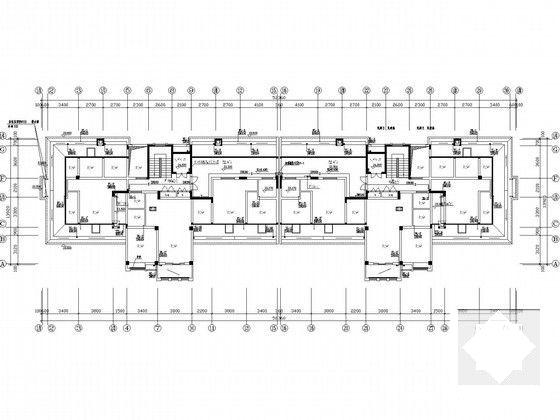

跃层给排水平面图

一层卫生间给排水大样图

气体灭火系统平面

户型冷热水详图

生活给水及消火栓消防给水系统原理图

五层自动喷淋平面图
