酒店自动喷淋设计CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

543

积分

超级版主

Rank: 8Rank: 8

积分
543
发表于 2020-8-25 19:57:25 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

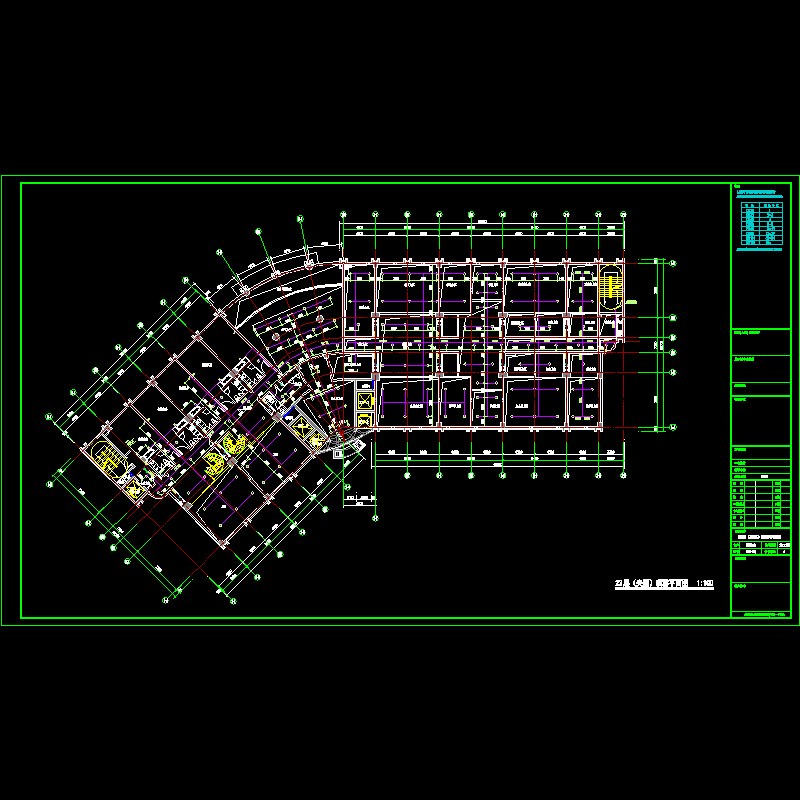

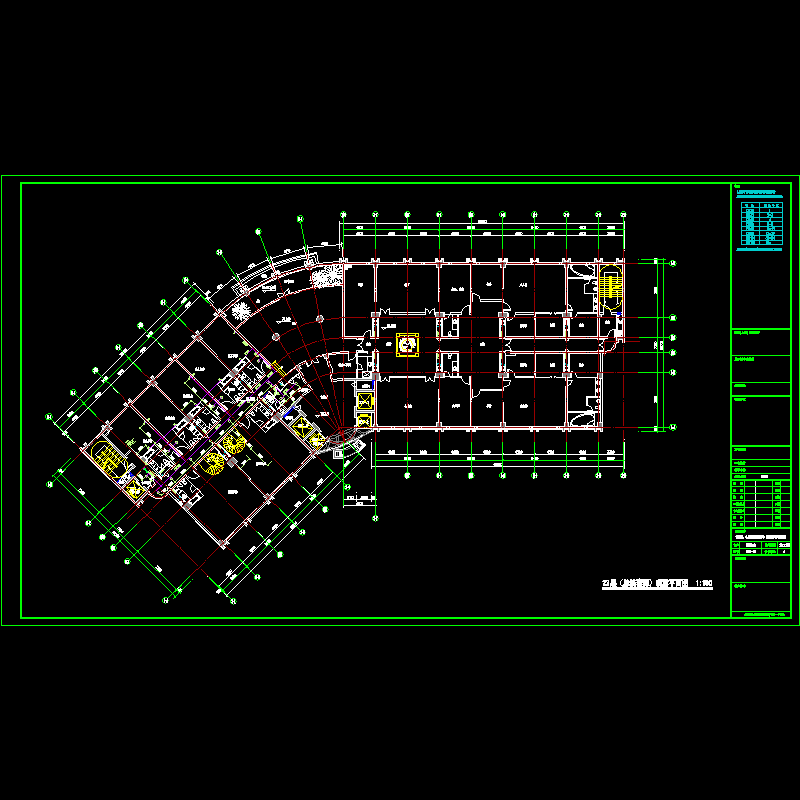

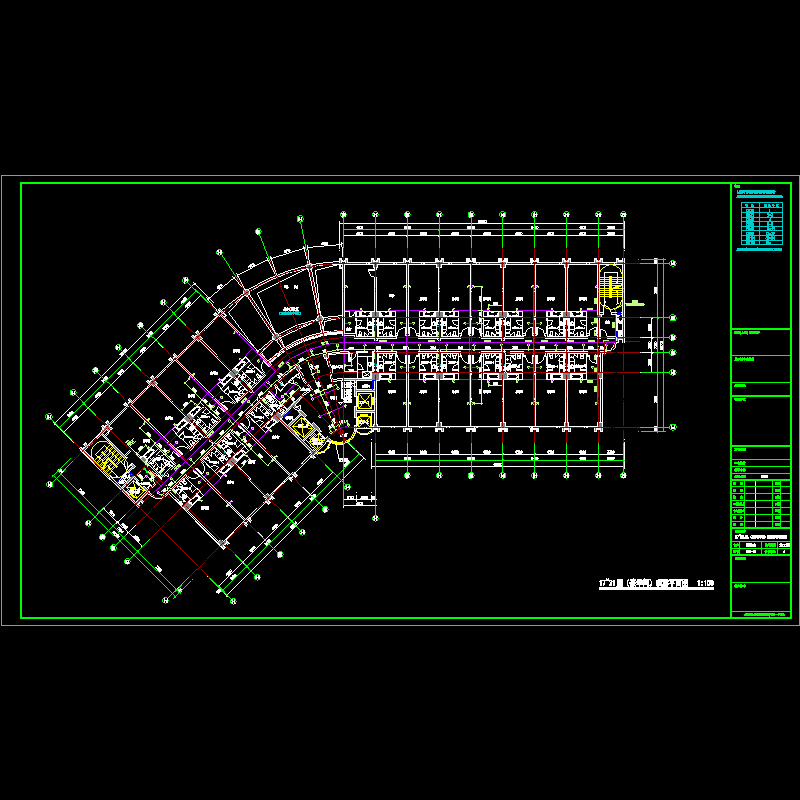

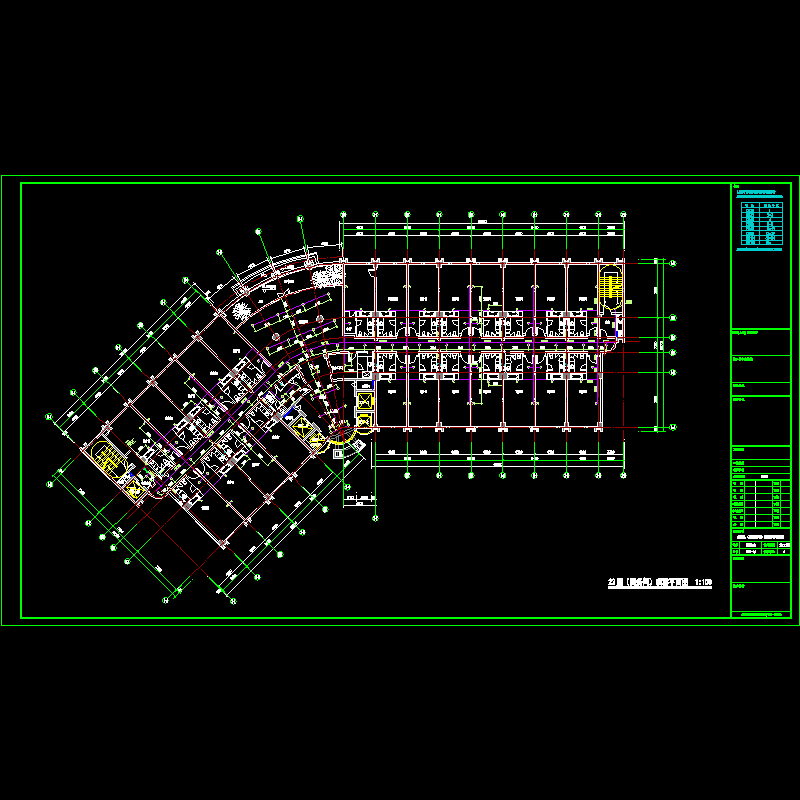

广东某酒店自动喷淋设计图纸,内设客房、中餐厅、夜总会、桑拿、游泳池、网球场等,设施配套齐全。地下为一层,地上裙房为三层,塔楼为20层,地上总层数为23层。包括桑拿喷淋平面图、娱乐用房喷淋平面图、标准间喷淋平面图、豪华间喷淋平面图、商务间喷淋平面图、总统套房喷淋平面图、地下一层喷淋平面图、消防水泵房详图、消火栓系统原理图、自动喷淋系统原理图。

14,16层(豪华间)喷淋平面图.dwg
14,16层(豪华间)喷淋平面图.dwg
17~21层(豪华间)喷淋平面图.dwg
17~21层(豪华间)喷淋平面图.dwg
22层(商务间)喷淋平面图.dwg
22层(商务间)喷淋平面图.dwg
23层(夹层)喷淋平面图.dwg
23层(夹层)喷淋平面图.dwg
23层(总统套房)喷淋平面图.dwg
23层(总统套房)喷淋平面图.dwg

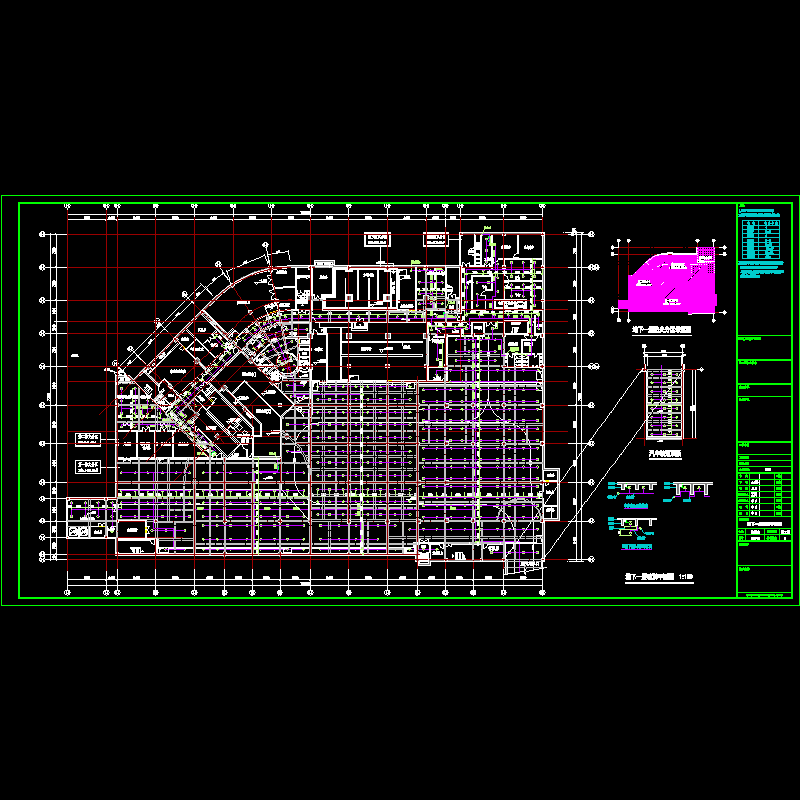

地下一层喷淋平面图.dwg
地下一层喷淋平面图.dwg
二层喷淋平面图.dwg
二层喷淋平面图.dwg
三层喷淋平面图.dwg
三层喷淋平面图.dwg
消防水泵房详图(二).dwg
消防水泵房详图(二).dwg
消防水泵房详图(一).dwg
消防水泵房详图(一).dwg
消火栓系统原理图.dwg
消火栓系统原理图.dwg
一层喷淋平面图.dwg
一层喷淋平面图.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
