一份15层商住楼建筑给排水设计(自动喷淋系统图)

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：9000平方米
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统, 废水系统, 雨水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 雨淋系统
• 供水方式：市政供水
• 供水分区：三区
• 排水体制：污废分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：30
• 大样节点：卫生间

附件详情

• 设计说明 资料目录 图例 材料表
• 一层给排水消防平面图
• 二层给排水消防平面图
• 三层给排水消防平面图
• 四～十五层给排水平面图

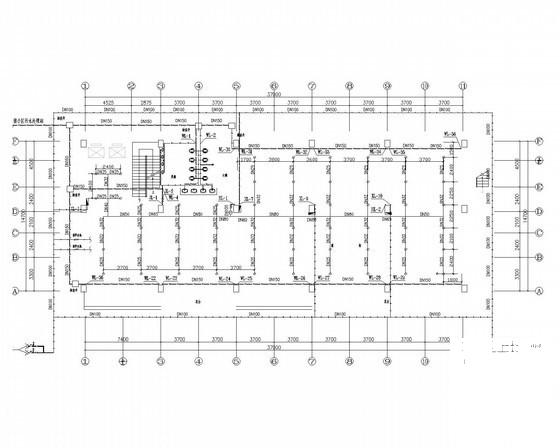

• 四～十五层消防喷淋水平面图
• 屋顶给排水消防平面图
• 地下室给排水平面图
• 地下室喷淋平面图
• 冷水给水系统图
• 排水系统图
• 消防系统 图

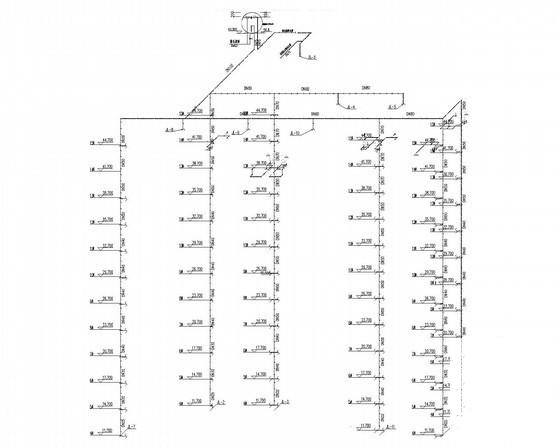

• 自动喷淋系统图
• 卫生间给水大样图

附件详情

该资料为某高层商住楼给排水 毕业设计 。工程为15层一类公共建筑，占地面积为5439平方米，总建筑面积为9000平方米。
设计内容：生活给水系统、污水系统、雨水系统、消防系统、喷淋系统。生活给水系统分为三区，室内污废水分流，屋面雨水经雨水斗搜集后，经雨水立管后沿散水坡自然排放。室内消火栓用水量为30L/s，室外消火栓用水量为20L/s。
，共14张图纸。

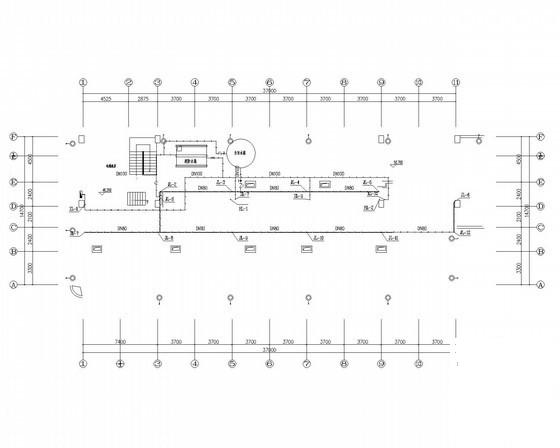

顶层管线 平面布置图

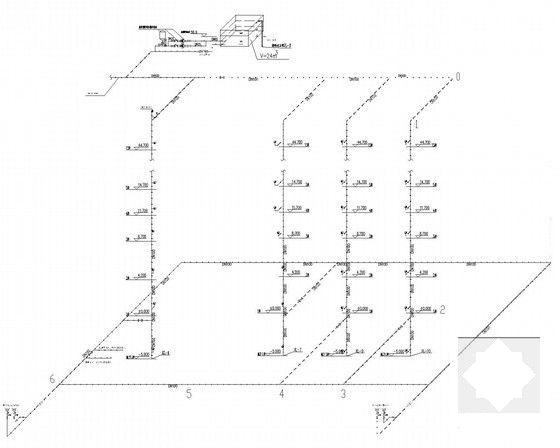

给水系统图

消防系统图

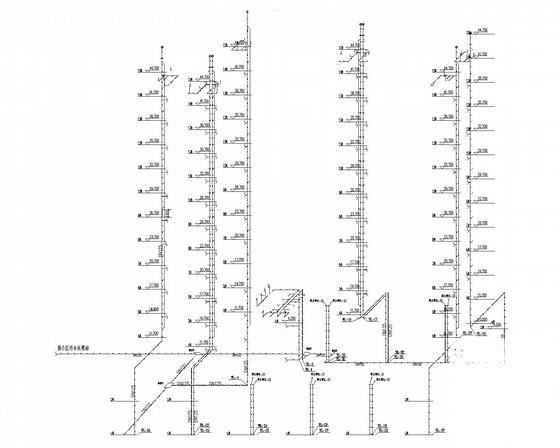

污水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 13:19:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
