一、设计依据
《建筑给水排水设计规范》 （GBJ15－88）
《
规范》 （GBJ116－87）
《建筑灭火器配置设计规范》 （GBJ 140－90）等
二、设计基准
该资料标高以米计，尺寸以毫米计。所注标高为相对标高，一层室内标高为±0.00。除室外排水管所注标高为管内底标高及图纸中特别注明情况外，其余管道所注均为管中心标高。
三、管材
1.室内给水管:采用镀锌钢管，镙纹连接。
2.室内热水给水管:立管及其横干管部分均采用薄壁紫铜管，焊接；卫生间部分支管采用薄壁不锈钢管，卡套连接。
3.室内生活排水管采用芯层发泡XPG-PVC建筑排水塑料管，胶水连接。
4:室内雨水管采用芯层发泡XPG-PVC建筑排水塑料管，粘接。
四、室内给排水系统
(一)、生活给水系统：
1、本系统采用市政给水单独供水。
2、设计流量：给水设计总流量9.5立方米/s。
3、给水管横管以0.003坡度坡向配水点。
(二)、排水系统
1、采用分流排水系统。洗涤用水经排水沟直接排放入市政排水管网；粪便污水经化粪池处理后排入市政排水管网。
2、雨水经屋顶雨水斗收集排入室外排水沟。
3、化粪池设计污泥清挖周期为180天。化粪池格与格之间和化粪池与进口连接井之间设通气孔洞。
4、立管检查口隔层设置,底层和顶层必须设置,设置高度为1.0米,并高于该层卫生器具上边沿0.15米.．雨水立管顶层及其底层设检查口，检查口离地1.0米。
5、厨房和厕所内的洗脸盆,洗菜盆的龙头为DN15,排水管为DN75,存水弯为 DN75存水弯.冲洗龙头安装高度为0.80米,接淋浴的球阀安装高度为1.20米.厨房地漏采用DN75的地漏,卫生间地漏采用DN75地漏,公共卫生间内地漏采用DN100地漏。
6、给水管道穿伸缩逢时设金属软管或橡胶软接头.排水管道穿伸缩逢时管道接口采用柔性接口。
7、给水管道穿伸缩逢时设金属软管或橡胶软接头.排水管道穿伸缩逢时管道接口采用柔性接口.
五、消防给水系统：
本建筑属三级防火建筑，室内消火栓用水量5L/S,允许两支水枪同时供水，每支水枪流量5.2L/S。

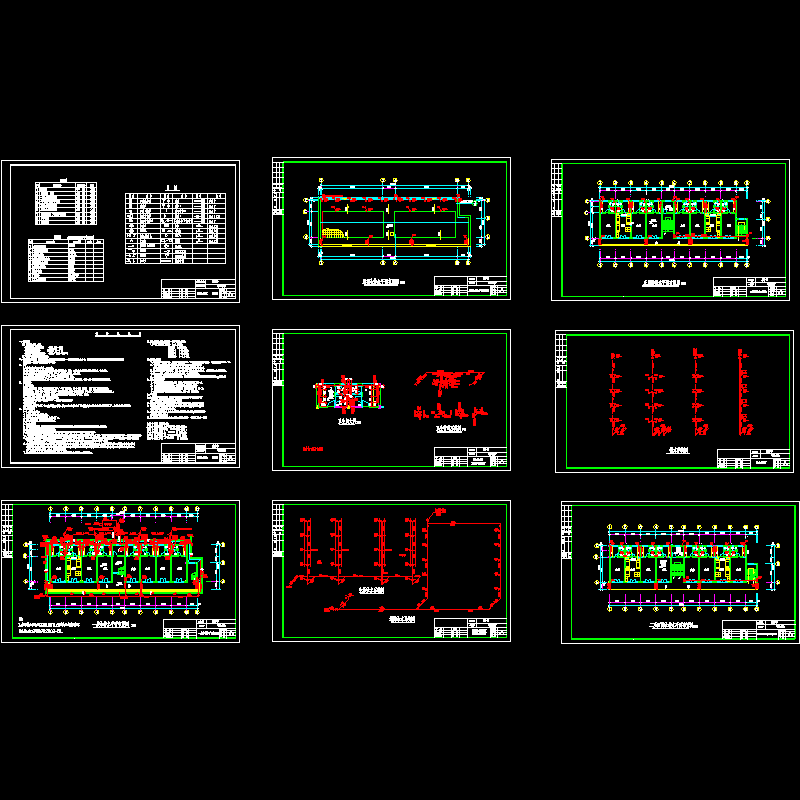

六、图纸展示
一层给排水
二至四层给排水平面布置图
屋顶给排水平面布置图
卫生间大样
排水系统图
生活给水系统图
