3层博物馆给排水CAD施工大样图(室外消火栓系统)(dwg)

fengzhongzhi223 · 发表于 2020-8-25 19:58:02

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

设计说明：有
建筑类别：文化
建筑高度：多层建筑
建筑面积：29921平方米
地上层数：3层
地下层数：1层
图纸设计深度：施工图
参考图纸：19张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水方式：市政供水
供水分区：无
排水体制：污废合流
排水技术：重力排水
雨水重现期：5年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：20
大样节点：卫生间
项目地址：宁夏

附件详情

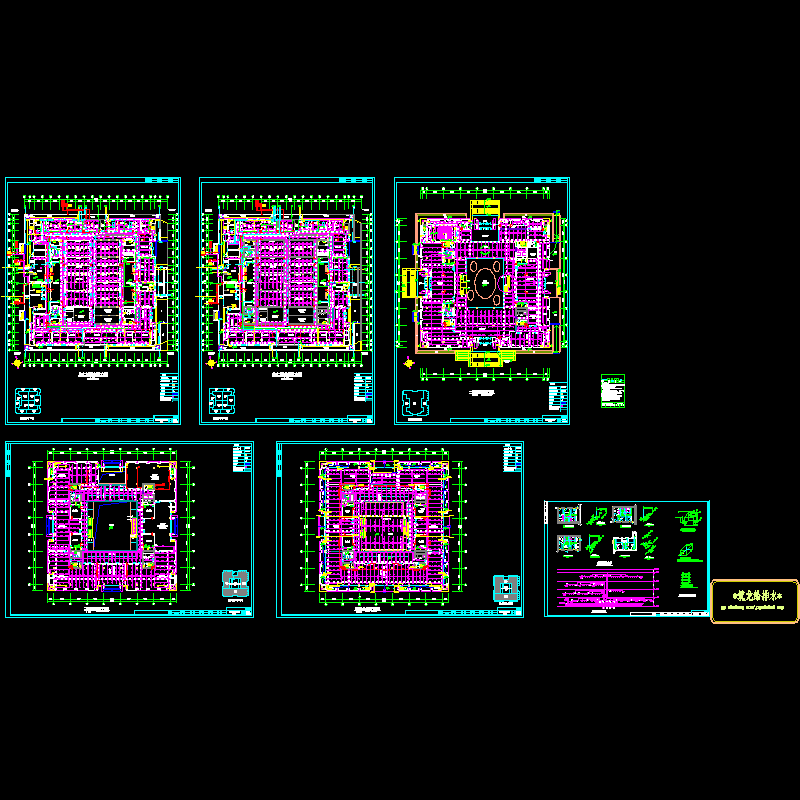

二～三给排水消防平面

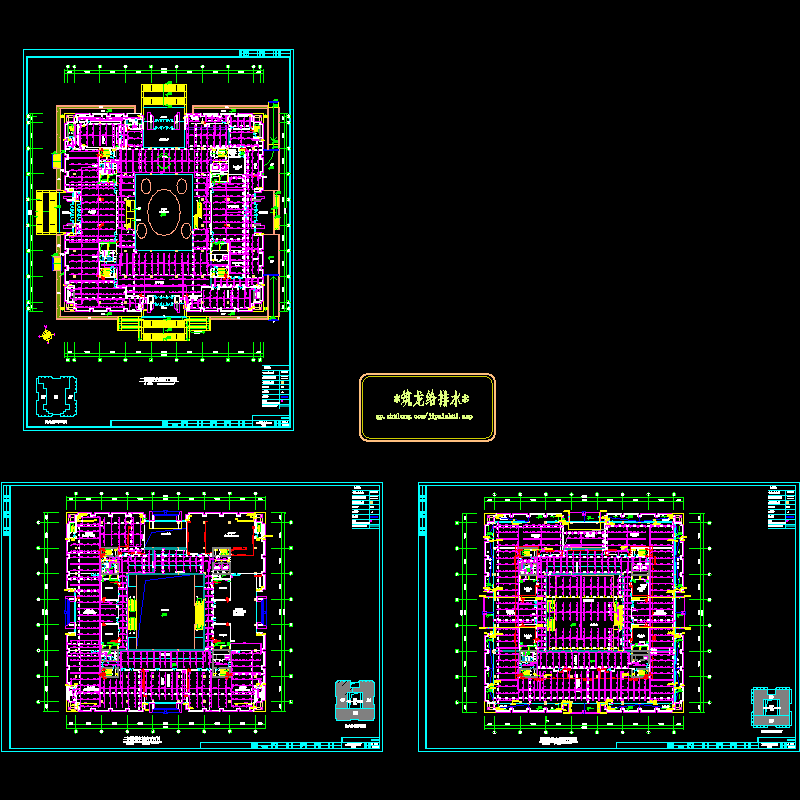

负一层和一层给排水消防平面
地下一层~三层给排水消防平面
设计说明
卫生间大样图
给水系统图
喷淋系统图
消火栓系统图
屋面雨水系统图
生活排水系统图
潜污泵安装系统图
自动喷洒系统示意图
冷却塔补水箱安装详图

附件详情

本稿件为[宁夏]博物馆给排水施工图纸，建筑占地南北向约为95米，东西约为95米，共约9000平方米。建筑面积为29921平方米。博物馆地上三层，地下一层。首层设置入口大厅、贵宾接待、恐龙及古生物展厅、临时展厅、150座多功能厅和咖啡厅。二、三层为各类基本展厅及观众服务区。地下一层的核心区为博物馆的文物藏品库房、珍品库房及空调机房、生活水泵房，外围为办公、科研用房。
设计范围：该项目设有生活给水系统，生活排水系统，雨水排水系统，消火栓系统，湿式自动喷洒系统，予作用自动喷洒灭火系统
2006年，共19张图纸。

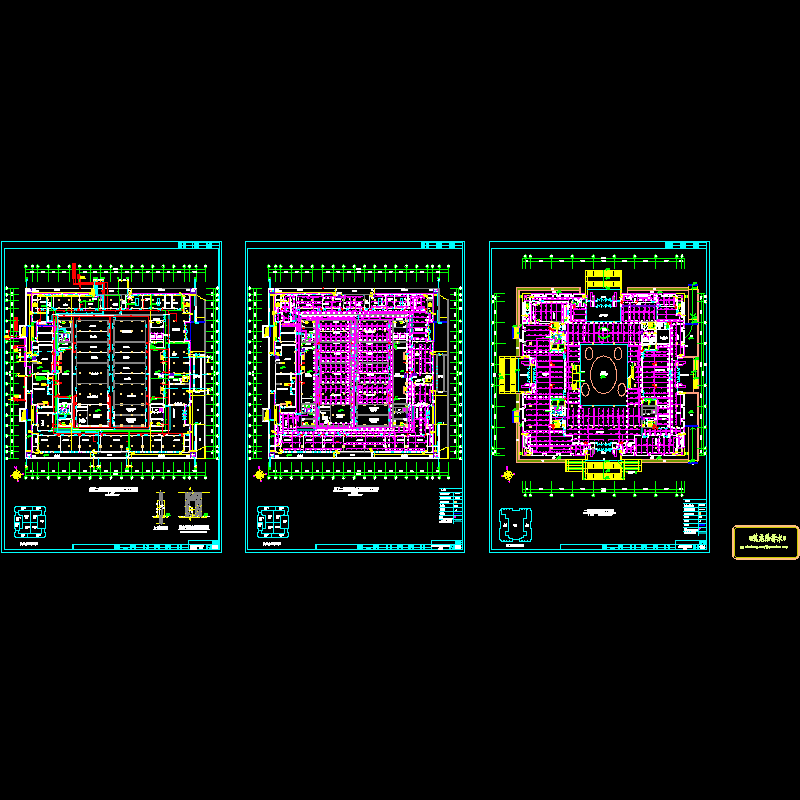

一层给排水消防平面图

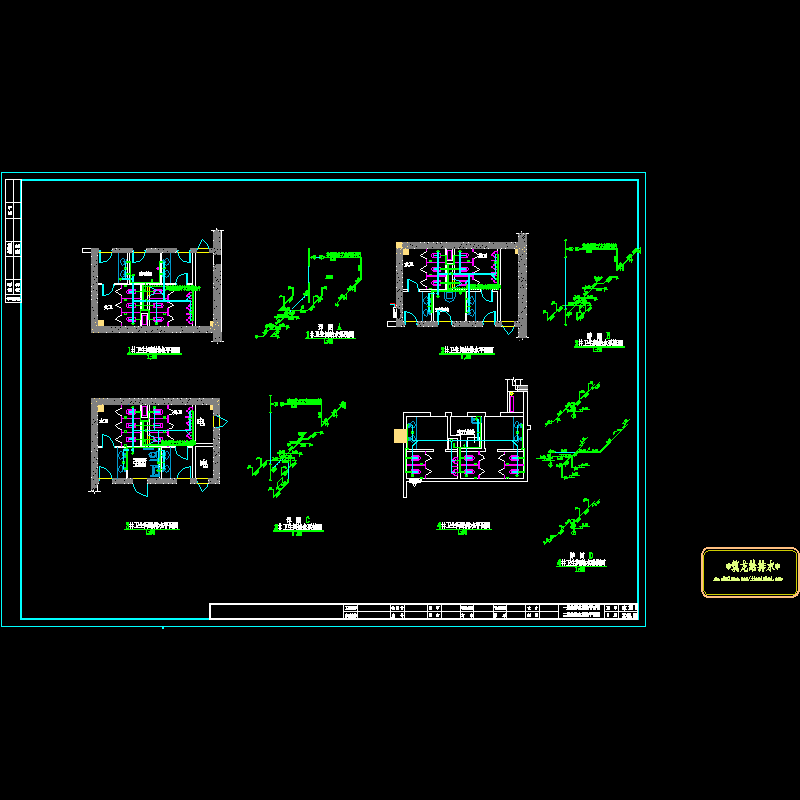

卫生间给排水平面图

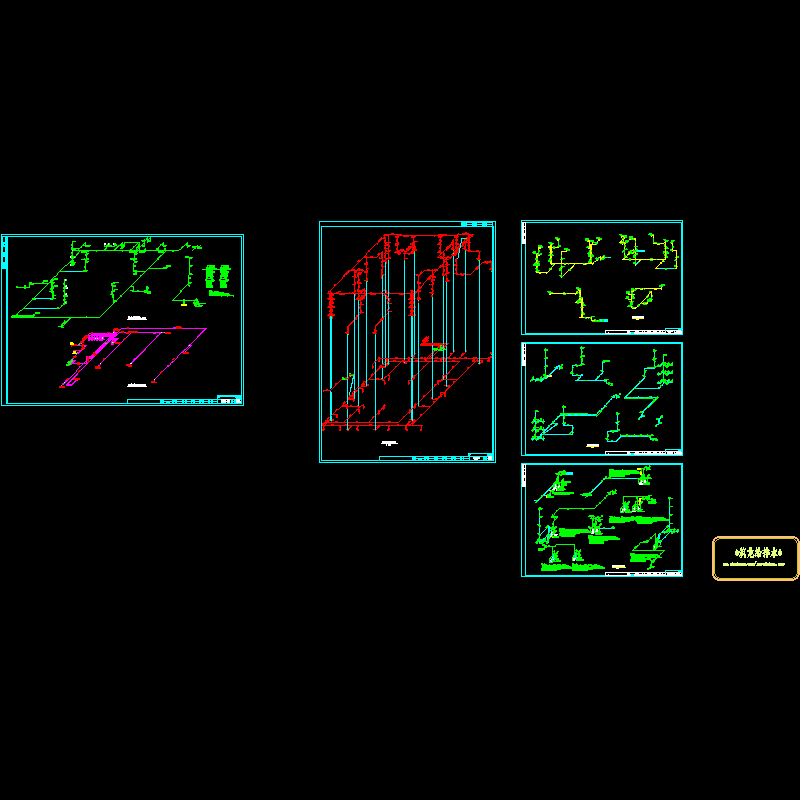

屋面雨水系统图
