5层档案_博物馆给排水喷淋系统设计CAD施工大样图2019

资料简介
赚取积分

建筑类别：文化
建筑高度类型：多层建筑
建筑设计面积：57717.3平方米
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
地下室用途：车库
生活供水设计：生活给水系统,中水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统,湿式灭火系统,灭火器配置系统
供水方式：市政供水,分区供水
供水分区：两区
排水体制：污废合流
排水技术：虹吸雨水（满管）
雨水重现期：10年
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：40
项目所在地：山东
设计详细说明：有

项目概要：

该项目为济南市长清城四馆，包含图书馆、剧场、档案馆及博物馆。总建筑设计面积：57717.3平方米，其中地上建筑面积44069.24平方米，图书馆8227.37平方米，青少年活动中心5419.68平方米，文化馆8254.36平方米，剧院4388.87平方米，博物馆8681.48平方米，档案馆9097.48平方米，地下建筑面积13648.12平方米；总停车位：397个。地上五层，地下一层，剧场建筑高度20.8米（室外地坪至屋顶建筑完成面），图书馆建筑高度22.6米（室外地坪至屋顶建筑完成面）、档案馆博物馆建筑高度23.8米（室外地坪至屋顶建筑完成面）。

设计范围：

给水、中水、排水、雨水、消防。

部分图纸展示：

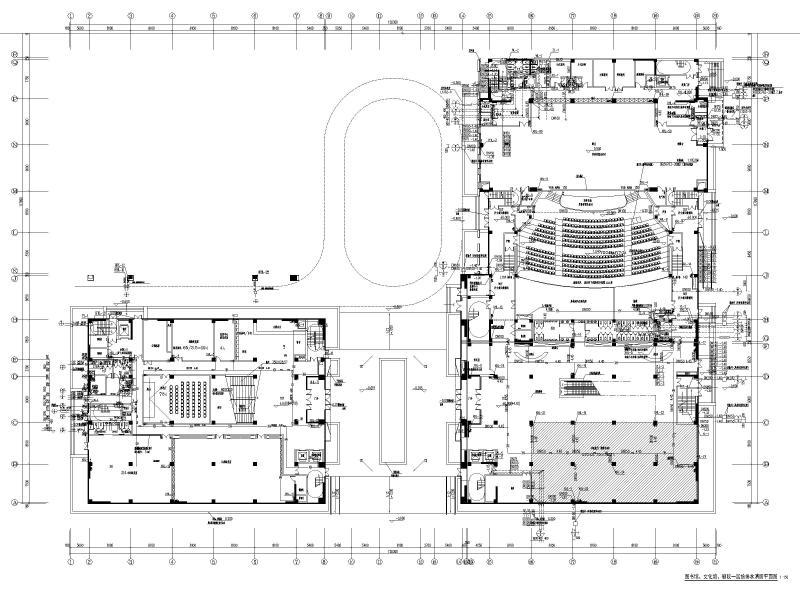

图书馆、文化馆、剧院一层给排水消防平面图

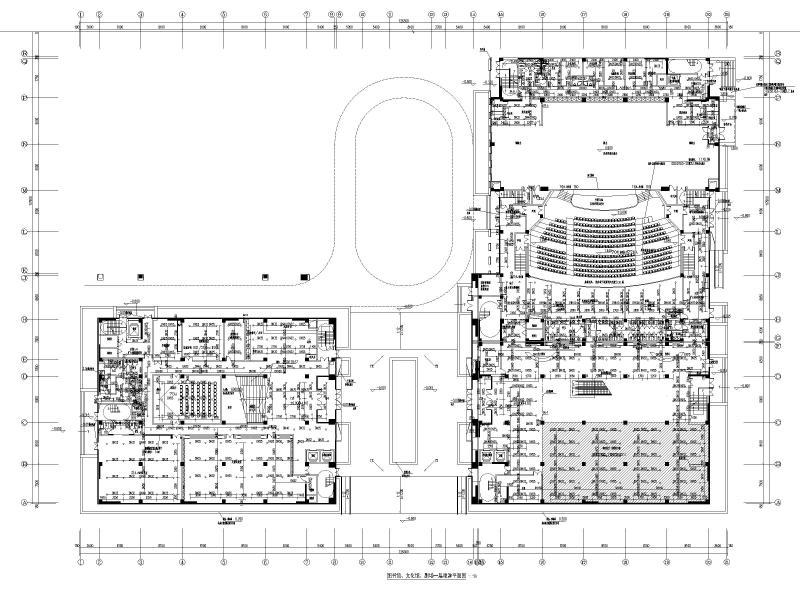

图书馆、文化馆、剧场一层喷淋平面图

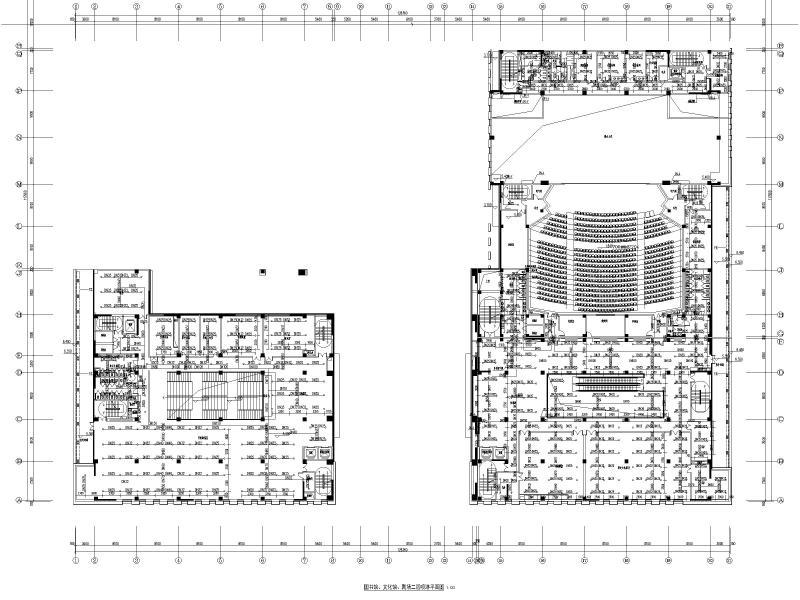

图书馆、文化馆、剧场二层喷淋平面图

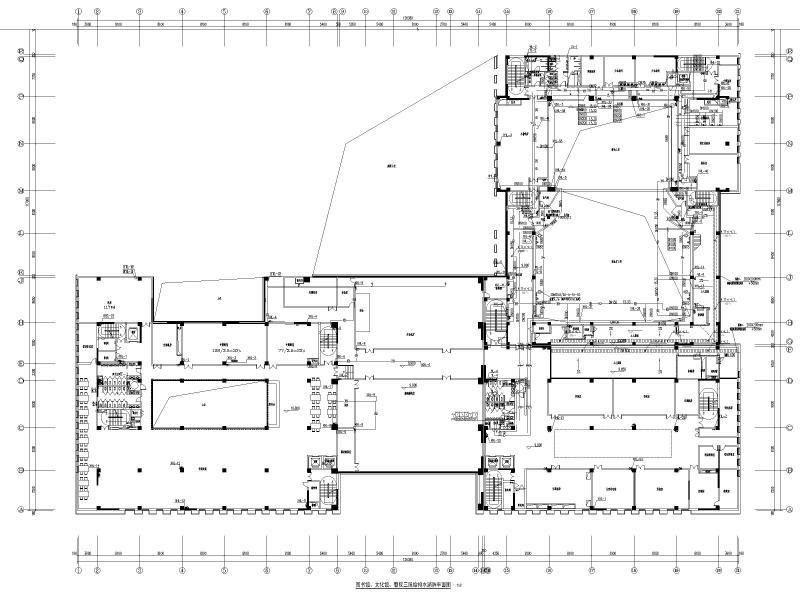

图书馆、文化馆、剧院三层给排水消防平面图

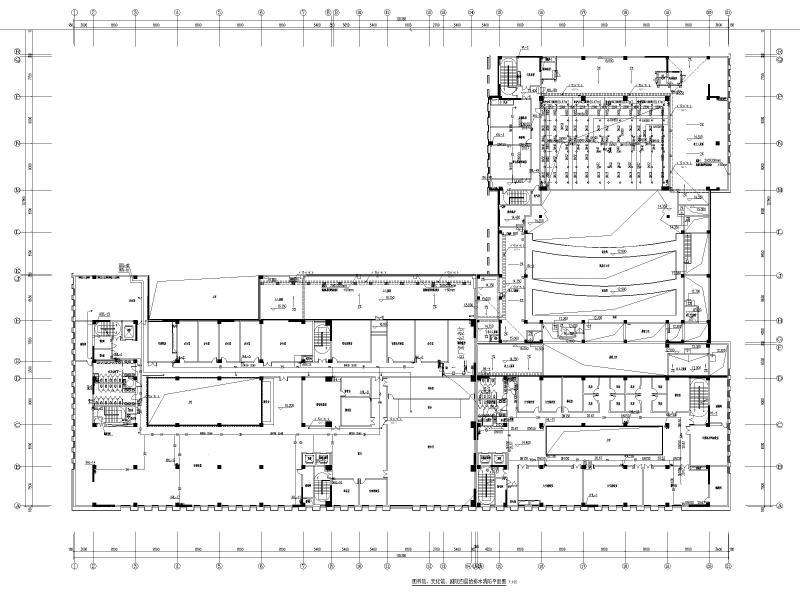

图书馆、文化馆、剧院四层给排水消防平面图

系统流程图

高压细水雾灭火系统图

卫生间大样图、水箱间大样图、管井大样图

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源
