综合大厦消防设计CAD图纸(dwg)

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

工程简介：

本项目为一综合性高级发展项目,位于上海市黄浦区中山东一路十八号.大厦地上共六层,

总层高约为31米.其中一层及一夹层为商店;二层为办公室及商务中心;四层为美容中心;三层.

五层及屋顶层为餐饮.此外,地库层为机电设备层.

系统概述:

3.1 消防报警系统设在会所首层消防控制中心,各楼层根据消防规范设置感烟,感温探测器,

手动报警按钮,警铃,中继器,火灾显示盘等设备.

3.2 系统供电采用双路供电方式.

3.3 消防泵,喷淋泵,防烟和排烟风机等设备的联动除采用联动控制模块监控外,还可由控制

中心直接启动.

3.4 在消火栓处均设有手动直接控制消防水泵的远程启泵按钮.

afa-001.dwg

afa-002.dwg

afa-101.dwg

afa-201.dwg

afa-202(10-27).dwg

afa-203(10-27).dwg

afa-204.dwg

afa-205.dwg

afa-206(old).dwg

afa-207.dwg

afa-208.dwg

afa-209.dwg

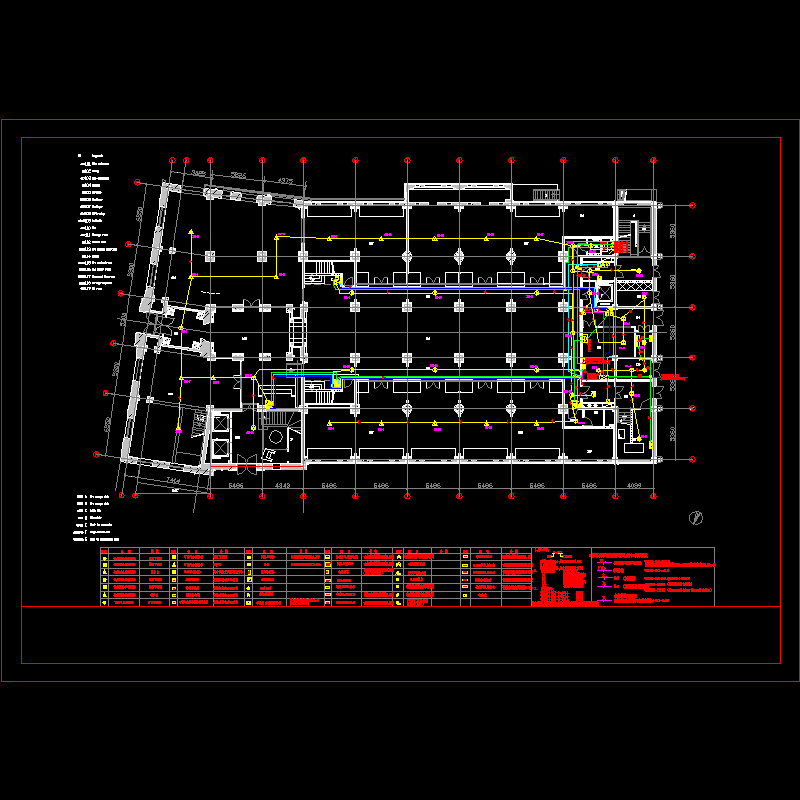

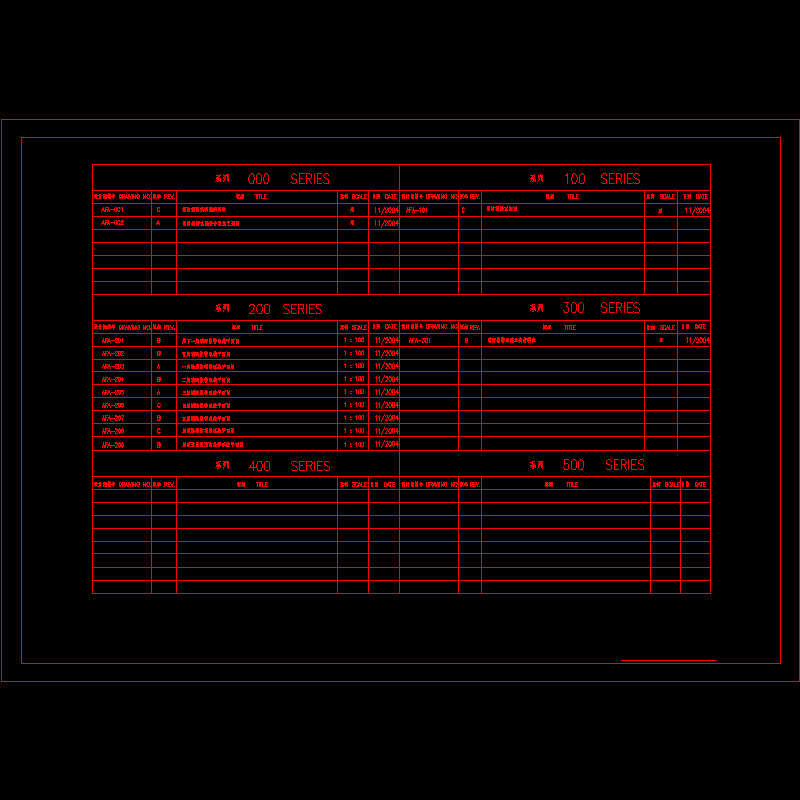

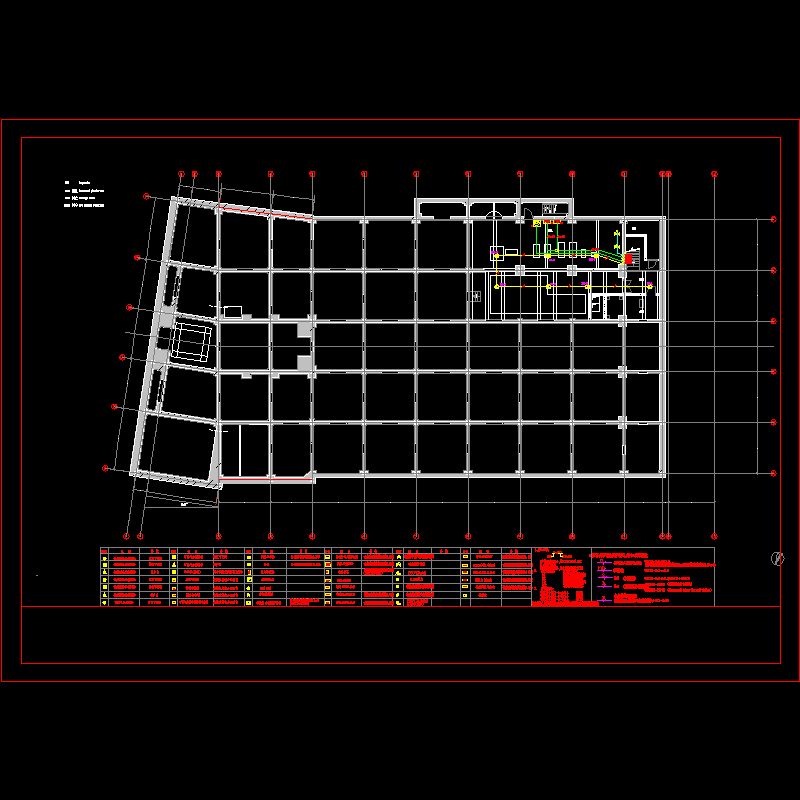

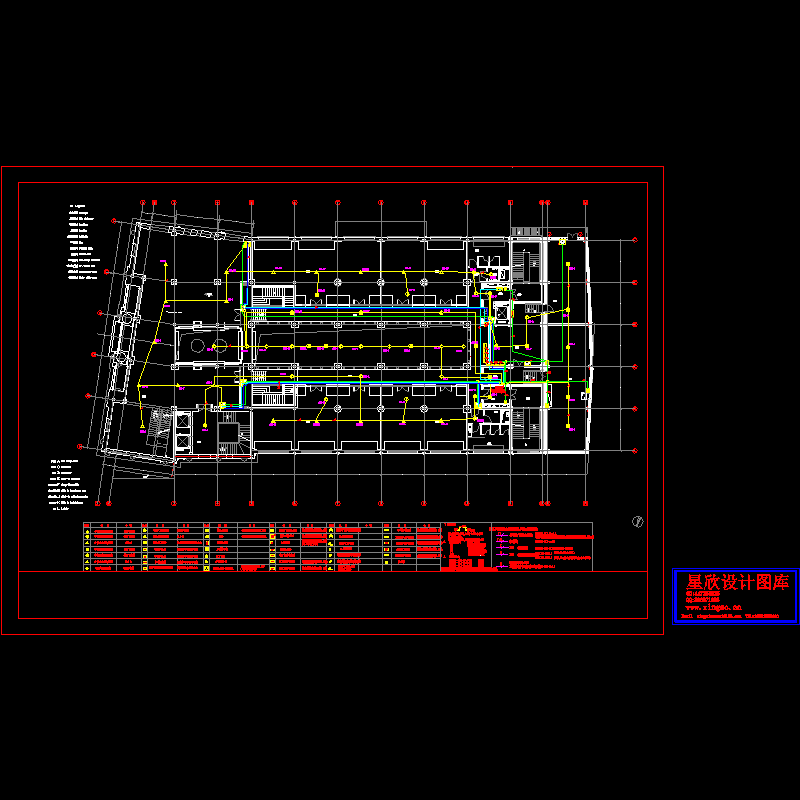

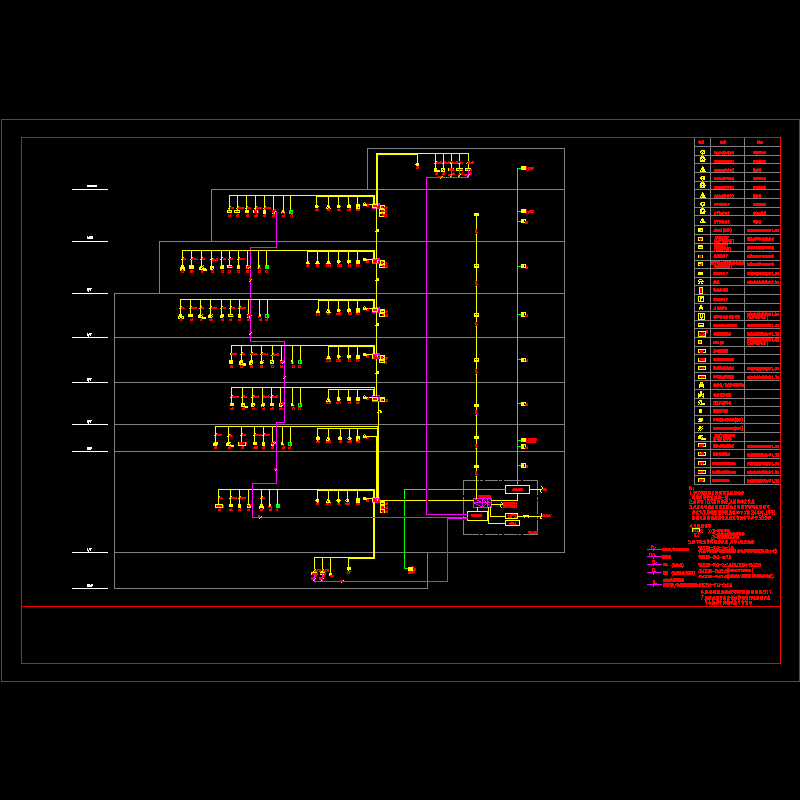

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
