大厦消防CAD图纸

附件详情

  • 消防给水资料目录
  • 消防给水设计图例
  • 消防给水设计及施工总说明
  • 消防给水设备材料表
  • 地下室消防平面图
  • 地下室给水设备布置图
  • 地下室给排水管道透视图
  • 地下室水池 泳池 管井布置详图
  • 东段首层 消防平面图
  • 西段首层 消防平面图
  • 西段二层 消防平面图
  • 东段二层 消防平面图
  • 西段三层 消防平面图
  • 四层 消防平面图
  • 五层 消防平面图
  • 六层-十五层 消防平面图
  • 十六层水箱间布置图
  • 消防给水原理图
  • 西段消防给水干管透视图
  • 东段消防给水干管透视图

附件详情

项目概要:
该项目为以娱乐餐饮健身及住宿为一体的综合楼。地下一层,地上十六层。建筑物位于已具规模的碧水庄园小区内,为小区的三期工程之一。总建筑面积15664.6m2,总高67.45m,四层以下为各类娱乐用房。五层以上为客房。地下一层为设备用房。
设计范围:
消防设计:消火栓灭火系统,自动喷洒灭火系统。 灭火器配置。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

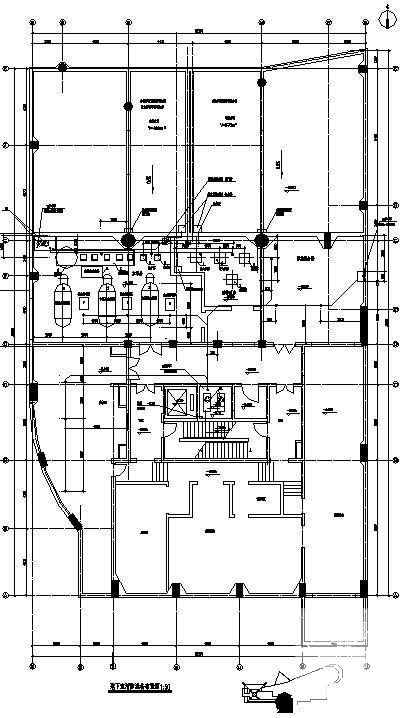

  • 大厦消防CAD图纸 - 1
    第 1 张图

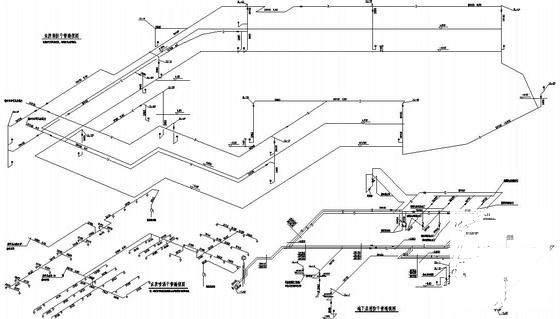

  • 大厦消防CAD图纸 - 2
    第 2 张图

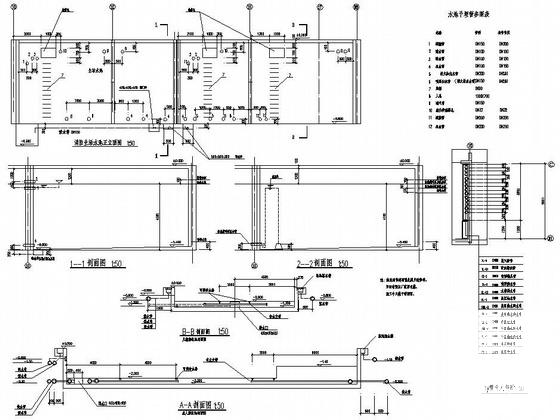

  • 大厦消防CAD图纸 - 3
    第 3 张图

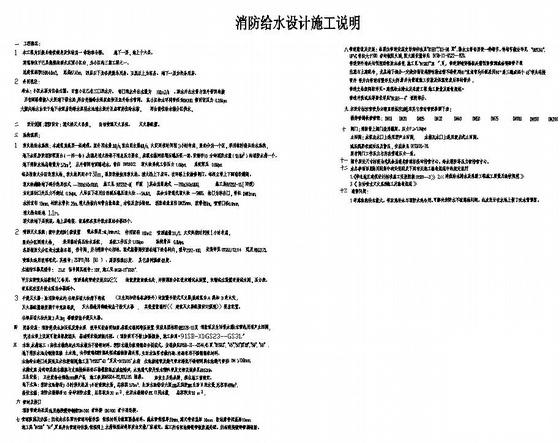

  • 大厦消防CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
