3层附地下室独立别墅电气CAD施工图纸(TN-C-S)

[复制链接]

0

主题

0

帖子

1050

积分

超级版主

Rank: 8Rank: 8

积分
1050
发表于 2020-8-25 20:46:56 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


一.该项目采用的规范,标准,设计依据:

1. 民用建筑

2. 住宅设计规范

3. 城市住宅建筑设计标准(浙江省标准)

4. 民用建筑电信设施设计标准(浙江省标准)

5. 建筑物防雷设计规范(2000年版)

6. 有线电视系统工程技术规范

7. 建筑电气工程施工质量验收规范

8. 初步设计评审会议纪要

二.供电电源:

1. 该项目供电电源采用交流~220/380V三相四线制,以电缆埋地引入电表箱.

三.用电负荷及计量装置:

1. 本建筑为3层附地下室独立别墅,建筑面积约630m ,按三级负荷要求供电.用电负荷

安装功率51kW(包含照明用电按35W/m 计约22KW;热水器等3.5KW;空调系统24KW)

计算电流71A.

2. 计量装置:别墅设30(100A)三相电度表.

四.照明线路敷设:

1. 除图中注明外,导线全部采用BV型铜芯绝缘导线,带电导线截面2.5mm ,接地专用PE线

截面2.5mm ,接地线的颜色应与带电导线有区别,采用带黄绿色的BV型绝缘导线.

2. 除图中注明外,地下室埋地线路穿黑铁管,其他场合线路均采用穿刚性阻燃型塑料管暗敷.

3. 导线在管内不允许有接头,导线连接应采用焊接或经过端子压接.连接处应装接线盒.

五.设备及灯具安装:

1. 用户配电箱采用挂墙式明装,电源由电度表箱引来,采用三相四线加PE线供电.

2. 住户内照明设计到位,光源及灯具由住户自理.灯头必须设灯头盒,一般布置在房间的中间位置.卧室,厅,书房,衣橱及储藏间采用软线吊灯头.厨房,卫生间采用瓷质灯头.阳台采用吸顶灯.

3. 所有插座均应采用安全型;卫生间内采用防溅型插座.

4. 跷板开关一般安装在离门框0.2m处.

5. 未注明开关,插座面板颜色者,一般采用白色.

6. 电源插座和可燃气管道水平距离 150mm,电源插座和可燃气表水平距离 600mm.

六. 接地保护及 :

1. 电气设备接地制式采用TN-C-S制.所有用电设备的不带电金属外壳构架,插座的接地端子及穿线的金属管均与专用PE线作电气连接.保护接地,防雷接地采用联合接地方式,接地电阻 1欧姆.

2. 该项目属三类防雷建筑物.在屋顶(包括突出屋面的构筑物)设避雷带保护.避雷带及避雷带连接线采用25x4热镀锌扁钢在屋面板内暗敷.

3. 避雷带引下线利用结构柱内主钢筋作引下线时,在柱顶及离室外地坪0.5米处上下各予埋铁板(100x100x6mm),供连接避雷带和测接地电阻或增打人工接地极之用.作防雷引下线的柱内主钢筋要求为2根16mm.

4. 凡露出屋面的金属件,如通气管等应就近与避雷装置连接.

5. 接地极:

(1). 该项目利用建筑物桩基作接地极,接地连接线利用底板内2根 %

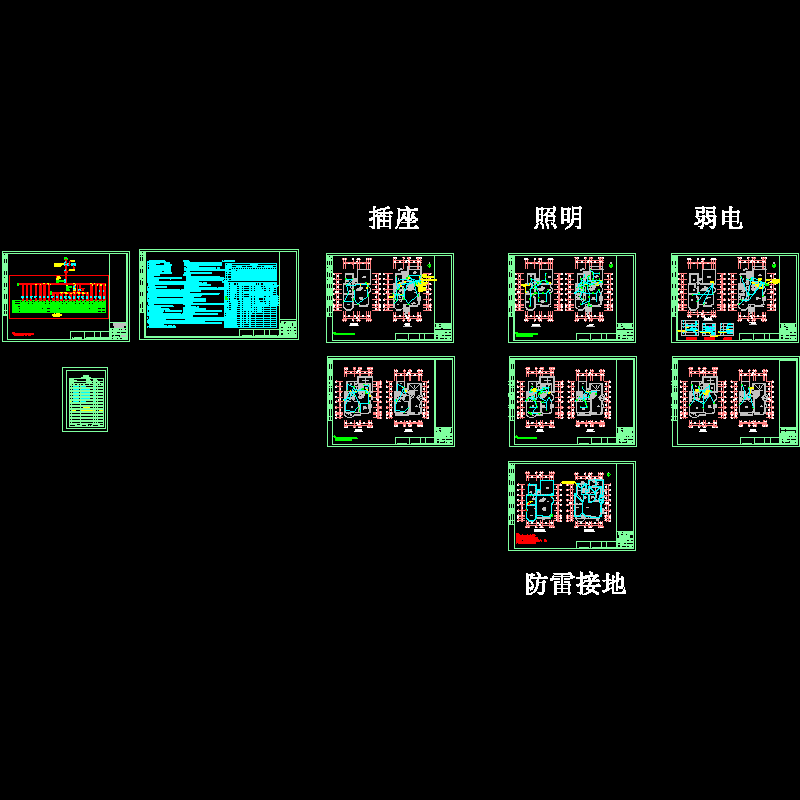

别墅地下室施工图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-8-25 20:46:56上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11e2ceewd0w0ce0dd1.dwg

1.29 MB

下载  售价: 100 积分    赚积分
