附院大型地下室电气施工CAD图纸

搜索更多资源
  • 建筑类别：其他
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 地下室用途：车库,设备用房
  • 负荷等级：一级,二级,三级
  • 防雷等级：第二类
  • 项目所在地：广东
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为附院大型地下室 电气施工图 。

概况：
该项目为广东某大学附属医院院区（一期工程）。本子项为地下室。

设计范围：
10/0.4kV变配电系统方案设计；低压配电系统设计；
一般公共场所的照明设计；应急照明系统设计；防雷系统设计；
接地及安全系统设计；火灾自动报警及消防联动系统。

部分图纸摘录：

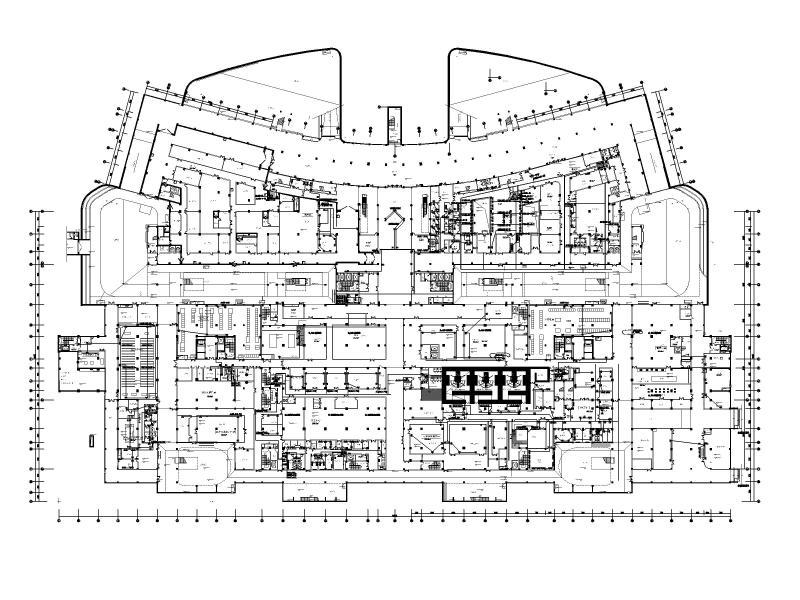

应急照明平面图

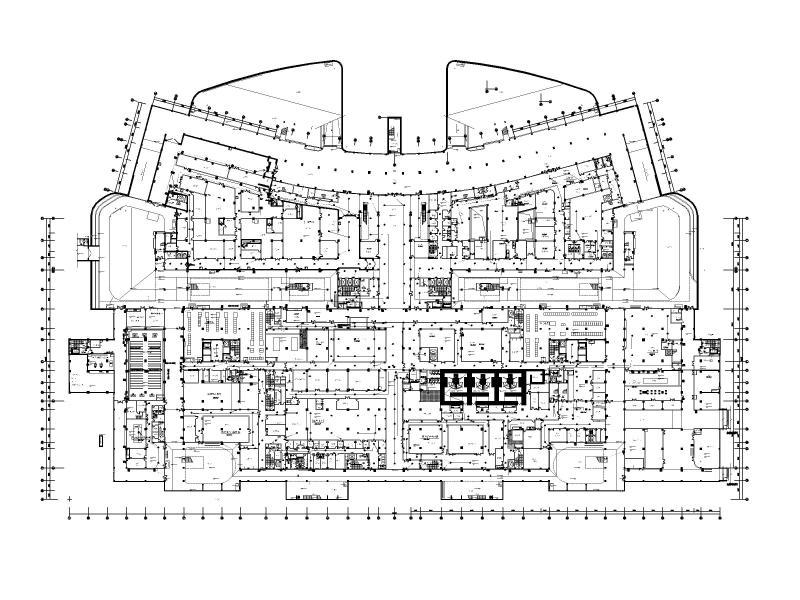

插座平面图

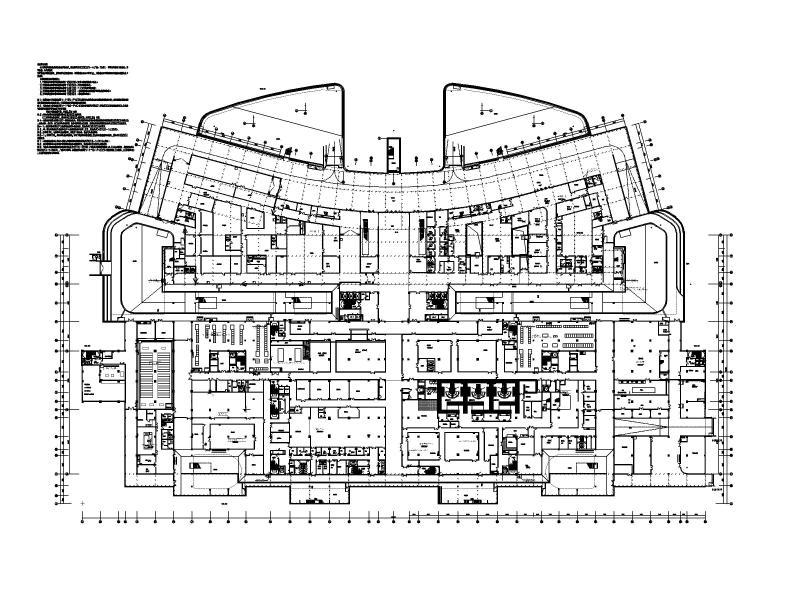

接地平面图

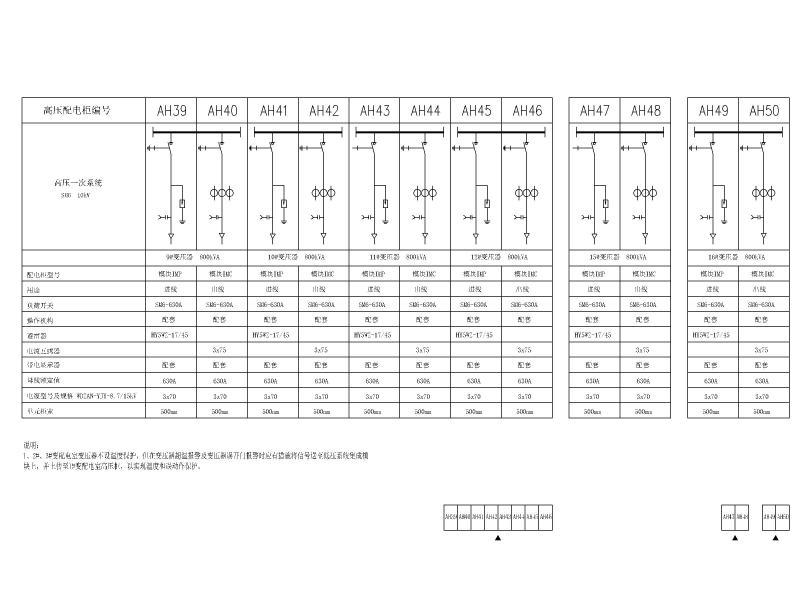

10kV配电系统图

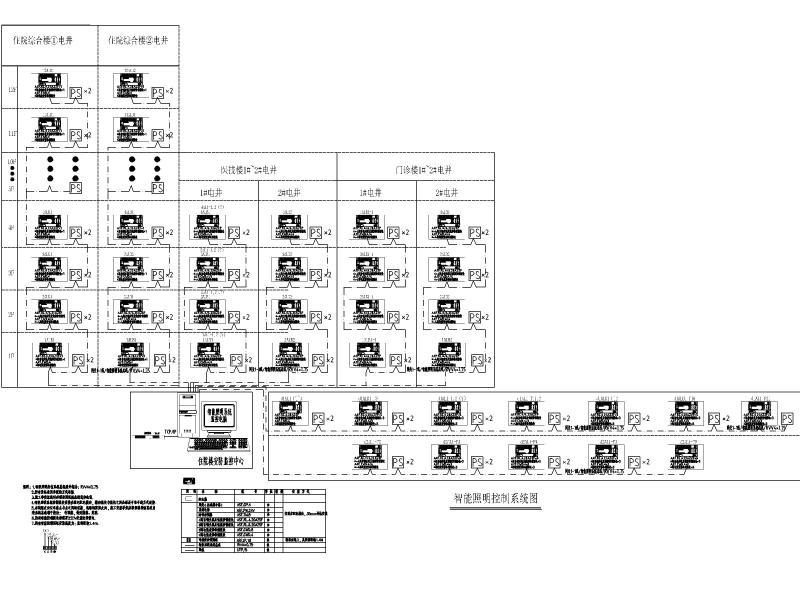

智能照明控制系统图





智能消防应急照明疏散指示系统图



电气火灾监控系统图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 地下室施工图纸 - 1
    地下室施工图纸 - 1
  • 地下室施工图纸 - 2
    地下室施工图纸 - 2
  • 地下室施工图纸 - 3
    地下室施工图纸 - 3
  • 地下室施工图纸 - 4
    地下室施工图纸 - 4
  • 地下室施工图纸 - 5
    地下室施工图纸 - 5
  • 地下室施工图纸 - 6
    地下室施工图纸 - 6
  • 地下室施工图纸 - 7
    地下室施工图纸 - 7
以上是部分截图，请下载附件后查看完整高清内容
