建筑类别：工业建筑
-
建筑高度：多层建筑
-
建筑结构形式：钢筋混凝土结构
-
建筑面积：4919平方米
-
地上层数：4层
-
图纸设计深度：深化设计图
-
参考图纸：68张
-
设计年代：近代
-
节点大样：
,等电位联结,其它
-
负荷等级：三级
-
项目地址：安徽
-
强电设计：建筑物防雷,接地安全,其它
-
弱电设计：
,视频监控系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,扩声系统,会议系统,信息网络系统,公共信息显示系统,智能化集成,机房工程,其它
附件详情
-
1、电气设计说明
-
2、桥架平面布置图
-
3、联合工房桥架平面布置图
-
4、综合布线系统图
-
5、弱电井机柜供电系统示意图
-
6、综合布线系统平面布置图
-
7、人流大门综合布线系统平面布置图
-
8、配线间机柜配线架安装示意图
-
9、主干光纤及主干大对数语音配线架标签示意图
-
10、安全防范系统示意图
-
11、离线式电子巡更系统示意图
-
12、室外综合安防系统总平面布置图
-
13、联合工房综合安防系统平面布置图
-
14、电视墙/控制台示意图
-
15、摄像机及立杆安装示意图
-
16、小号手孔标准图
-
17、信息中心机房设备平面布置图
-
18、机房强电插座布置示意图
-
19、地板、台阶安装大样图
-
20、吊顶安装大样图
-
21、信息中心机房强电线槽布置示意图
-
22、UPS输入、输出配电柜配置示意图
-
23、信息中心机房接地布置示意图
-
24、信息中心机房接地干线系统图
-
25、等电位接地结构示意图
-
26、机房电源防雷安装示意图
-
27、总接地排安装大样图
-
28、信息中心机房空调管线平面布置图
-
29、
工作程序图、电气原理图
-
30、气体灭火电气控制平面布置图
-
31、会议室AV系统图
-
32、大屏平面布置图
附件详情
该附件是[安徽]物流配送中心智能弱电系统施工图纸(多大样图)，总共68张。
一期建筑面积9100平米，投资额6252万。设计卷烟存储能力达到5300箱，分拣能力达12000条/小时，建成以后将成为市规模化、信息化、自动化程度最高的现代物流储备与配送中心，为全市近万名卷烟零售客户提供高效准确的物流服务。
电气设计内容：桥架系统、综合布线系统、综合安防系统、信息中心机房、会议系统、公共信息发布系统等。
联合工房一层综合布线系统平面布置图
总接地排安装大样图
图5
地板、台阶安装大样图
四层大会议室AV系统图
小号手孔标准图
接地系统示意图
配线间机柜配线架安装示意图
一层大屏平面布置图
摄像机及立杆安装示意图
2013.5.22各系统图.dwg

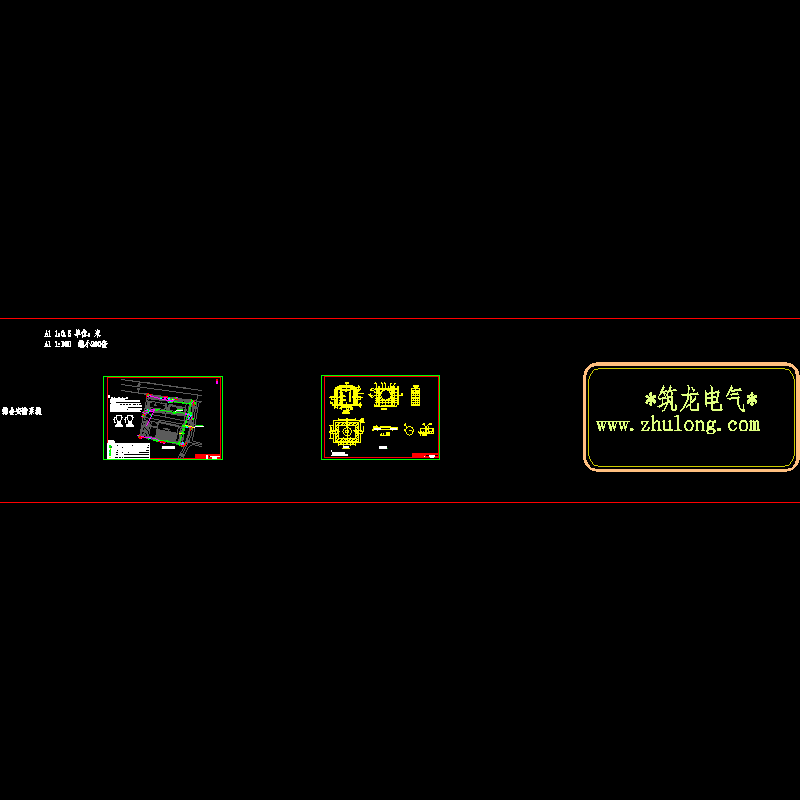

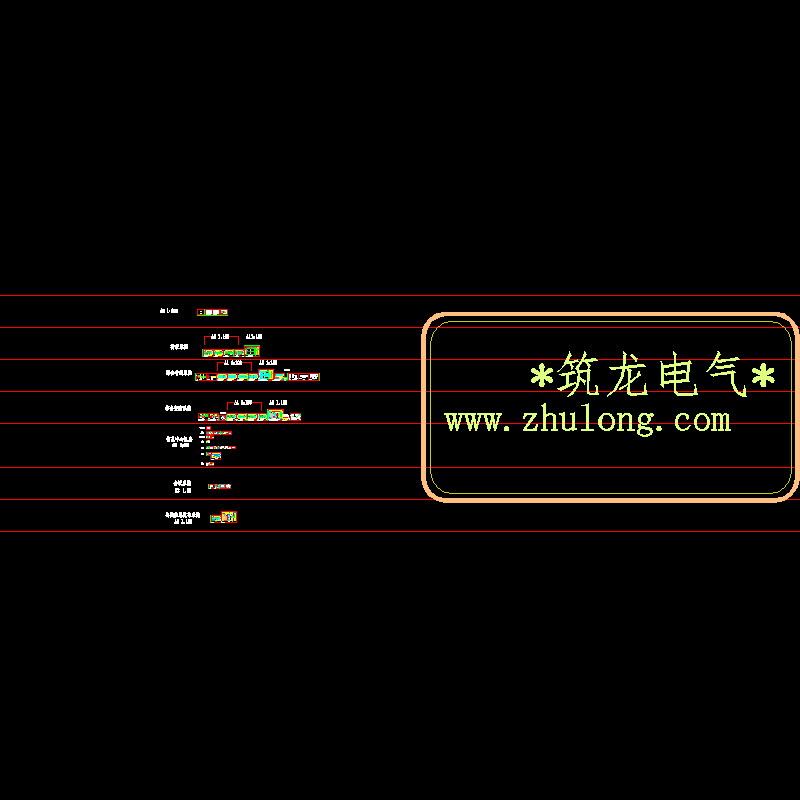

2013.5.22总平面图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
