2层加工食品袋厂房电气CAD图纸(TN-C-S)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,餐饮
• 建筑高度：多层建筑
• 建筑面积：4037.75平方米
• 地上层数：2层
• 参考图纸：12张
• 设计年代：近代
• 接地方式：TN-C-S
• 强电设计：配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： ,综合布线系统,有线电视和卫星接收系统

附件详情

某加工食品袋厂房电气图

二层化学厂房,丙类防火,部分车间需双电源供电.

该资料包含设计说明、报警系统图、低压配电系统图，照明、接地、消防报警、动力平面图等共13张图纸。
一 项目概况:
1.1 建筑名称：大连瓦房店机床集团有限公司 劳务厂房
1.2 建筑地点：大连瓦房店市
1.3 建设单位：大连瓦房店机床集团有限公司
1.4 建筑面积：4037.75m2
1.5 建筑类别：丙类厂房，耐火等级是二级，厂房屋面防水等级为Ⅲ级，办公区屋面防水设防等级为Ⅱ级；
1.6 建筑高度：厂房建筑高度为9.20m；
1.7 建筑层数：厂房为一层,办公区为二层；
1.8 主要结构类型：厂房为钢结构，附属办公区为钢筋混凝土框架结构；
二.设计依据：
1.民用建筑 《JGJ/T16-92>;
2. 规范GBJ16-87;
3.建筑单位提出的设计要求,设计委托;4相关专业提出的设计条件
三设计范围：1、照明2、动力3、综合布线4、有线电视5、消防报警

2

3

4

第 1 张图

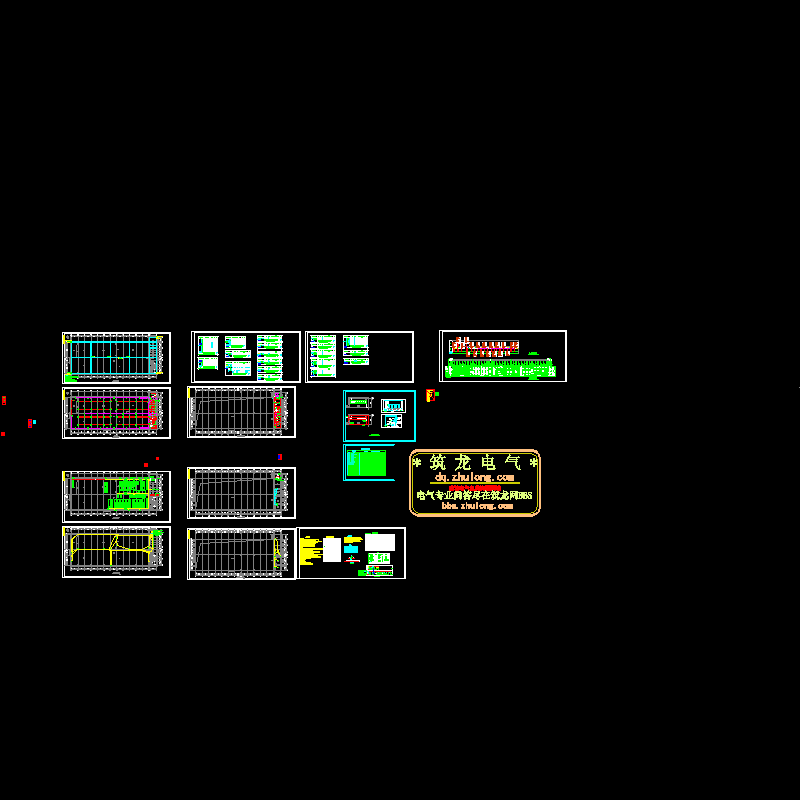

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
