附件设计说明：有
-
建筑类别：宾馆,酒店
-
建筑高度类型：高层建筑
-
建筑设计面积：7200平方米
-
建筑地上层数：9层
-
建筑地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：14张
-
设计年代：近代
-
地下室用途：车库,设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
供水设备：高位水箱,水泵站,水池
-
供水方式：市政供水,变频供水,分区供水,高位水箱供水
-
供水分区：两区
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
大样节点：水箱,水泵,卫生间,集水坑,阀门管件
-
热水供应方式：集中热水供应
-
项目所在地：北京
附件详情
-
目录
-
给排水设计说明
-
地下室给排水平面图
-
一层给排水平面图
-
二层给排水平面图
-
三~八 层给排水平面图
-
九层给排水平面图
-
屋面给排水平面图
-
给水系统图
-
热水系统图
-
排水系统图
-
卫生间详图
-
客房卫生间给排水详图
附件详情
该项目位于北京，该建筑改建为宾馆，共9层带地下室，建筑面积7200m2，建筑体积21500m3。设计内容：1.红线范围内给水、热水和排水系统。2.该项目标高以米计，管径以毫米计。给水管.消防管为管中心标高,排水管为管内底标高。
，共14张图。

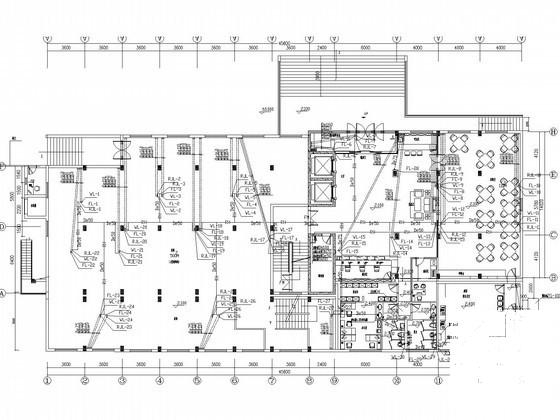

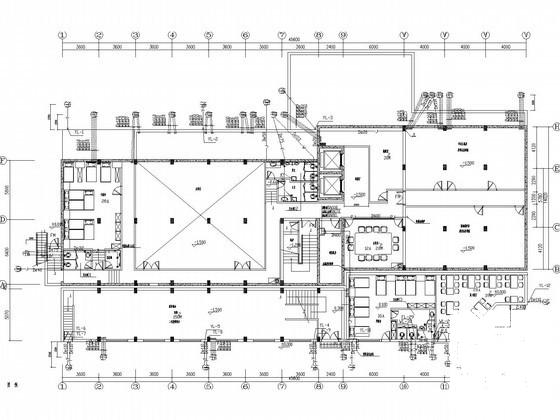

地下室给排水平面图

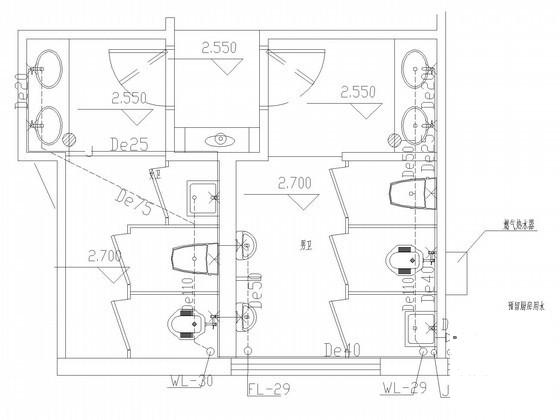

卫生间04给排水详图

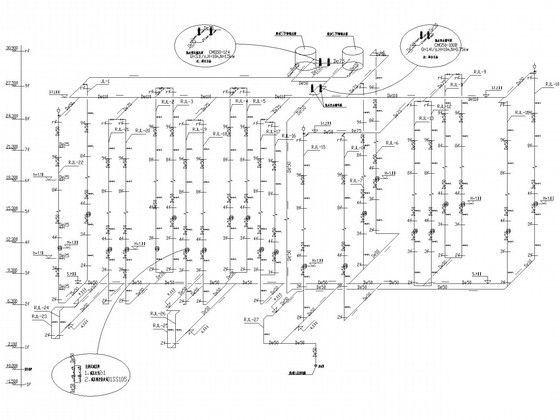

热水系统图

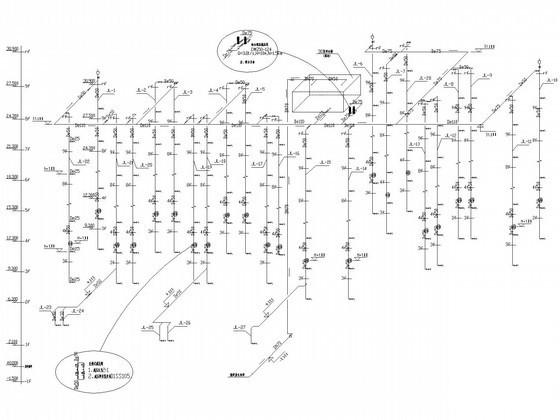

给水系统图
