[CAD]22层酒店给排水图纸(地下室平面图)

[复制链接]

0

主题

0

帖子

1566

积分

超级版主

Rank: 8Rank: 8

积分
1566
发表于 2020-2-16 11:16:03 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:宾馆,酒店
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:22层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:1年
  • 特殊系统:游泳池
  • 大样节点:水箱,水泵,卫生间
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 给排水施工设计说明
  • 工程设计总说明
  • 冷热水给水系统图
  • 冷水给水系统图
  • 热水给水系统图
  • 给排水系统图
  • 地下室平面图
  • 首层平面图
  • 二层平面图
  • 三层平面图
  • 四层平面图
  • 五层平面图
  • 六层平面图
  • 七层平面图
  • 八~十七层平面图
  • 十八~二十层平面图
  • 二十一层平面图
  • 二十二层平面图
  • 屋顶平面图

附件详情

该项目位于广东,地下一层,地上二十二层,给水系统分高中低三区,由水泵水箱联合给水供水及市政供水。热水供整栋楼,由地下一层锅炉统一供给,由专业厂家负责安装调试。由地下一层高区变频给水设备直接供给。水泵房.贮水池.屋顶水箱.游泳池,游泳池由专业厂家负责设计安装调试.地下室水泵房,车库,设集水坑,经过QW潜水式排污泵排至室外雨水井.大楼排水采用污废水分流制,废水经处理后,统一排至市政污水管.大楼污水系统设有专用通气 .大楼采用内排水系统,天面设87型雨水斗或地漏.
,共22张图。

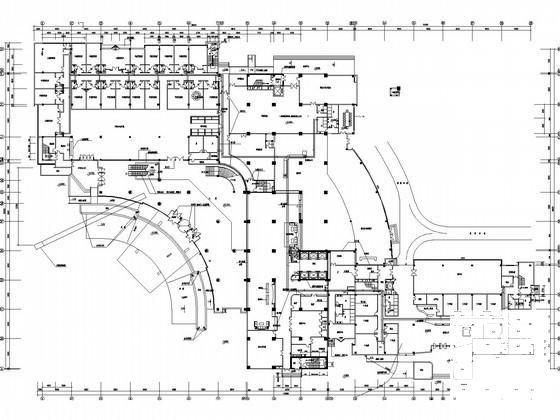

二层平面图

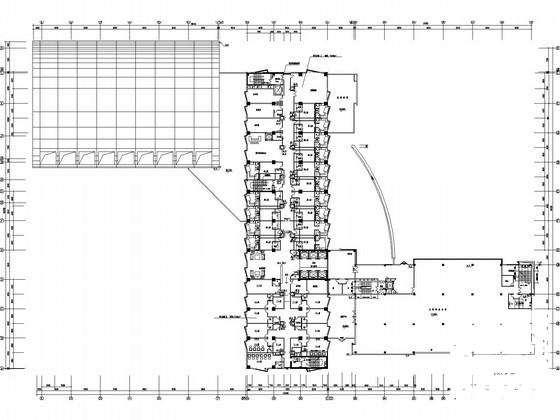

四层平面图

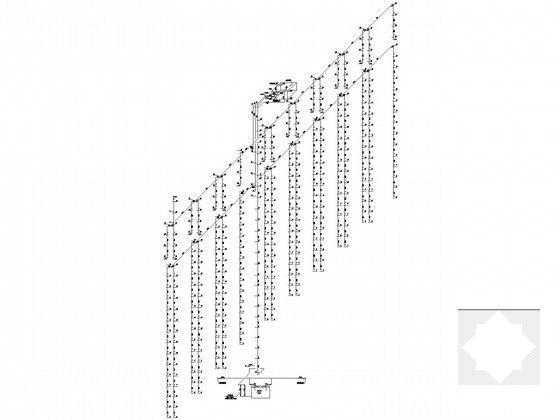

冷水给水系统图

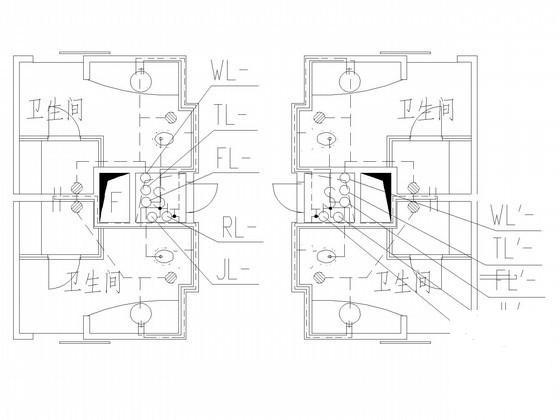

五~六层标准层卫生间给排水详图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
第 5 张图
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
